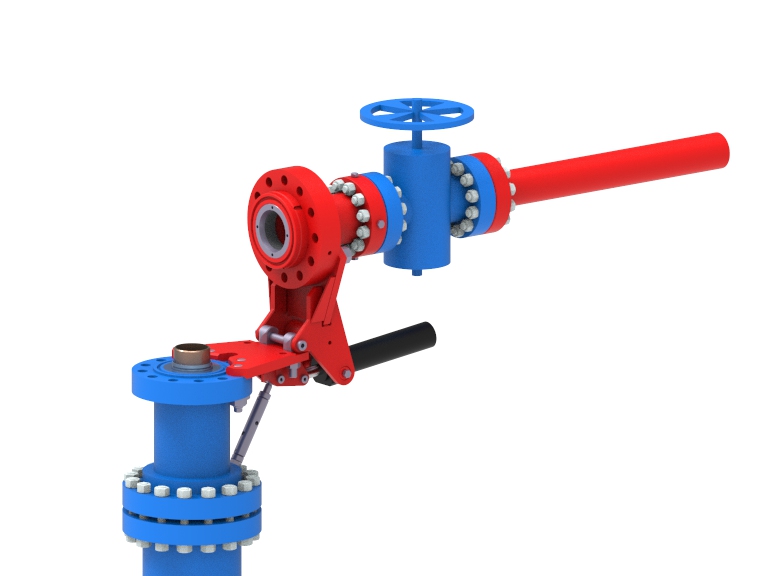

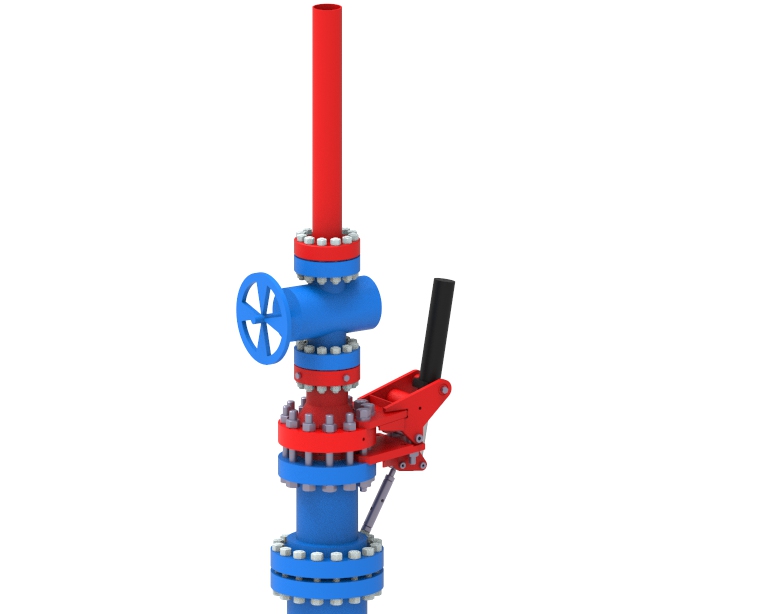

Натаскиватель шарнирный для наведения перфорационной задвижки на фланец 280х35 с одновременной герметизацией обсадной колонны - НШФК-5-280х35/146-178 (095.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

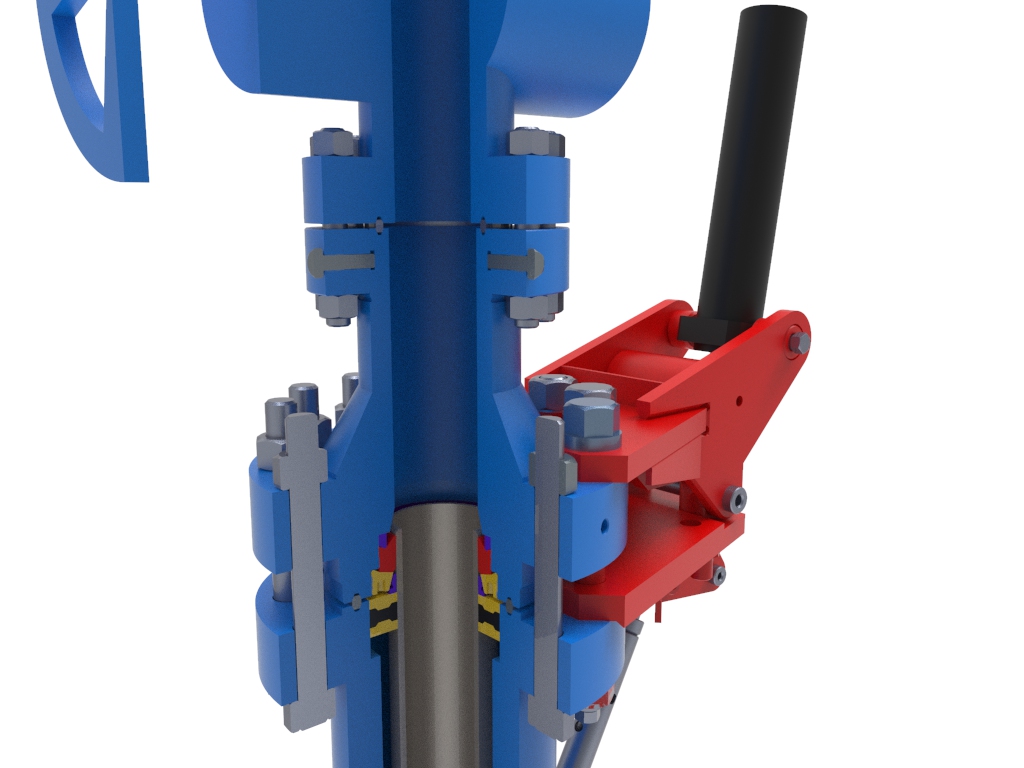

1. Натаскиватель шарнирный типа НШФК-5-280х35/146-178 предназначен для наведения перфорационной задвижки на фланец 280х35 с одновременной герметизацией обсадной колонны 146-178мм на устье фонтанирующей скважины при ликвидации открытых фонтанов.
2. Климатическое исполнение - УХЛ по ГОСТ 15150-69
3. Натаскиватель предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, пластовые воды;
б) температура рабочей среды – до плюс 120 °С.
|
Параметр, размерность |
Величина |
|
Типоразмер фланца для монтажа шарнира с присоединительными размерами по ГОСТ 28919-91 |
280х35 |
|
Рабочее давление, МПа |
35 |
|
Диаметр герметизируемой обсадной трубы по ГОСТ 632-80, мм |
146,168,178 |
|
Высота выступания обсадной трубы над торцем фланца 280х35, мм |
100…140 |
|
Угол поворота шарнира, градусов не менее |
90 |
|
Привод |
Гидравлический |
|
Характеристики гидроцилиндра |
|
|
- рабочее давление Ррг, МПа |
12-15 |
|
- пробное давление Рпрг, МПа |
18 |
|
- рабочий ход, мм, не менее |
410 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Присоединительные размеры штуцеров гидроцилиндра для подключения к маслостанции |
М27х15 |
|
Габаритные размеры, мм, не более: |
|
|
- длина с гидроцилиндром в открытом положении шарнира |
1400 |
|
- высота с гидроцилиндром в закрытом положении шарнира |
1250 |
|
- ширина |
700 |
|
Масса, кг, не более (без учета наводимой задвижки 150х35) |
800 |
Срок изготовления
| Срок поставки | 4 месяца |
