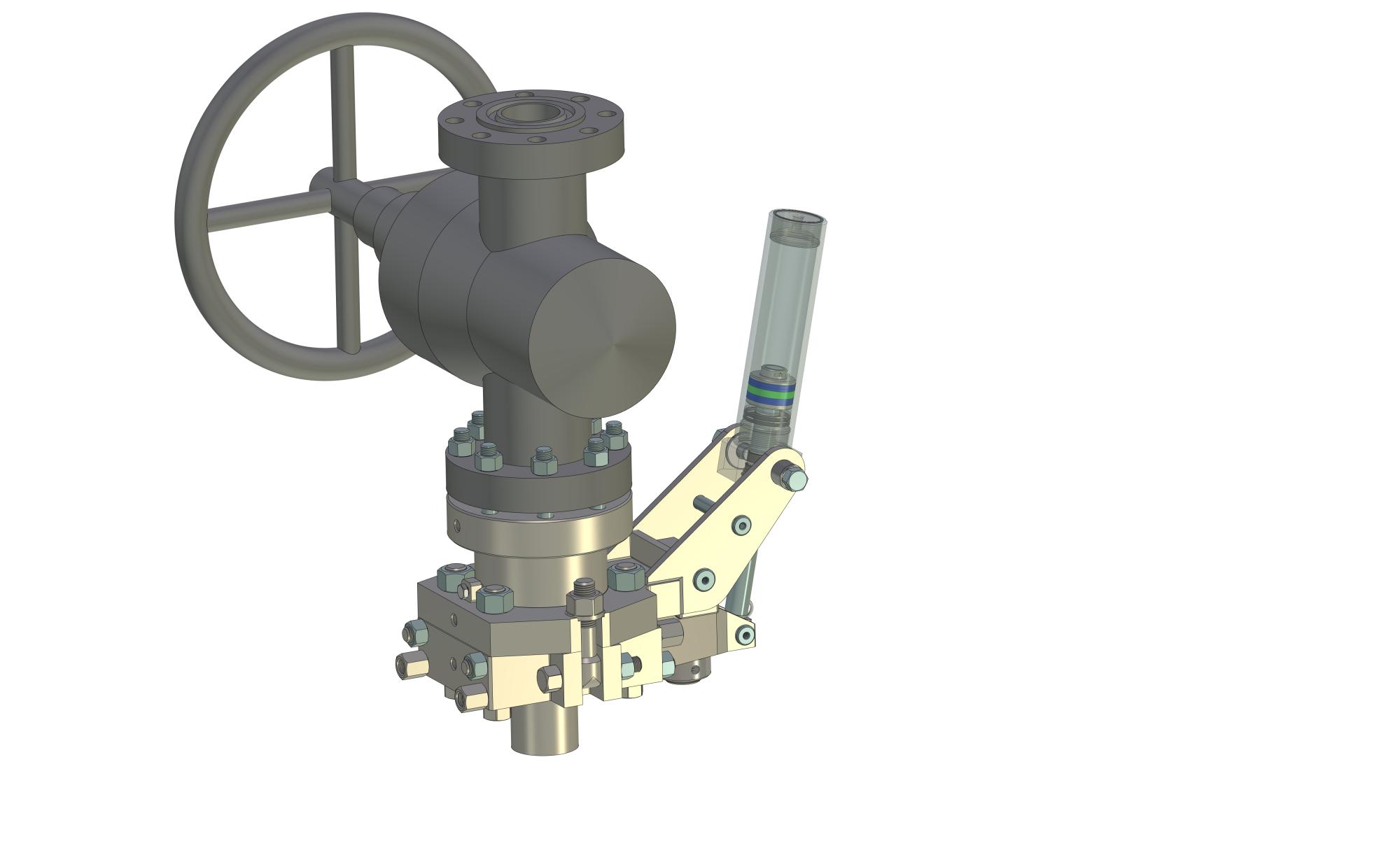

Разработан Натаскиватель для наведения на трубы НКТ 89,102, 114 на давление 70 МПа

Размеры НКТ, на которые выполняется наведение, мм

Гладкие НКТ 89, НКТ 102, НКТ 114

Рабочее давление натаскивателя Рр (давление скважинной среды), МПа, при упоре в торец муфты НКТ

60

Пробное давление натаскивателя, Рпр=1,5*Рр, МПа

70

Привод

гидравлический

Рабочее давление гидроцилиндра Ррг, не более, МПа

15

Пробное давление гидроцилиндра Рпрг=1,5*Ррг, МПа

22,5

Скважинная среда

Буровые растворы, нефть, газ, газоконденсат, пластовые воды, растворы хлористого натрия и хлористого кальция или их смеси

Конструктивное исполнение

Сборно-разборное, для ручного монтажа на устье скважины

Угол поворота шарнира, не менее

90˚

Крепление на НКТ с муфтой

Для гладких НКТ  89, 102, 114 - двумя сухарями, с упором сухарей в нижний торец муфты НКТ

Длина трубы под муфтой НКТ, необходимая для установки натаскивателя, мм, не более

260 (для гладкой НКТ 89)

255 (для гладкой НКТ 102)

250 (для гладкой НКТ 114)

Наводимые фланец с манжетой

Сменные для каждого размера НКТ

Присоединительные размеры сменных фланцев под задвижку

Для гладкой НКТ 89

Фланец 80х70 ГОСТ 28919-91

Для гладкой НКТ 102, 114

Фланец 100х70 ГОСТ 28919-91

Габаритные размеры в закрытом состоянии, Д х Ш х В, мм

760х385х794

Габаритные размеры в открытом состоянии, Д х Ш х В, мм

1054х385х805

Масса в сборе без учёта массы задвижки, кг, не более

238 (для наведения на гладкую НКТ 89 с муфтой )

243 (для наведения на гладкую НКТ 102 с муфтой)

241 (для наведения на гладкую НКТ 114 с муфтой)

Вес комплекта брутто, кг (в упаковке)

370
