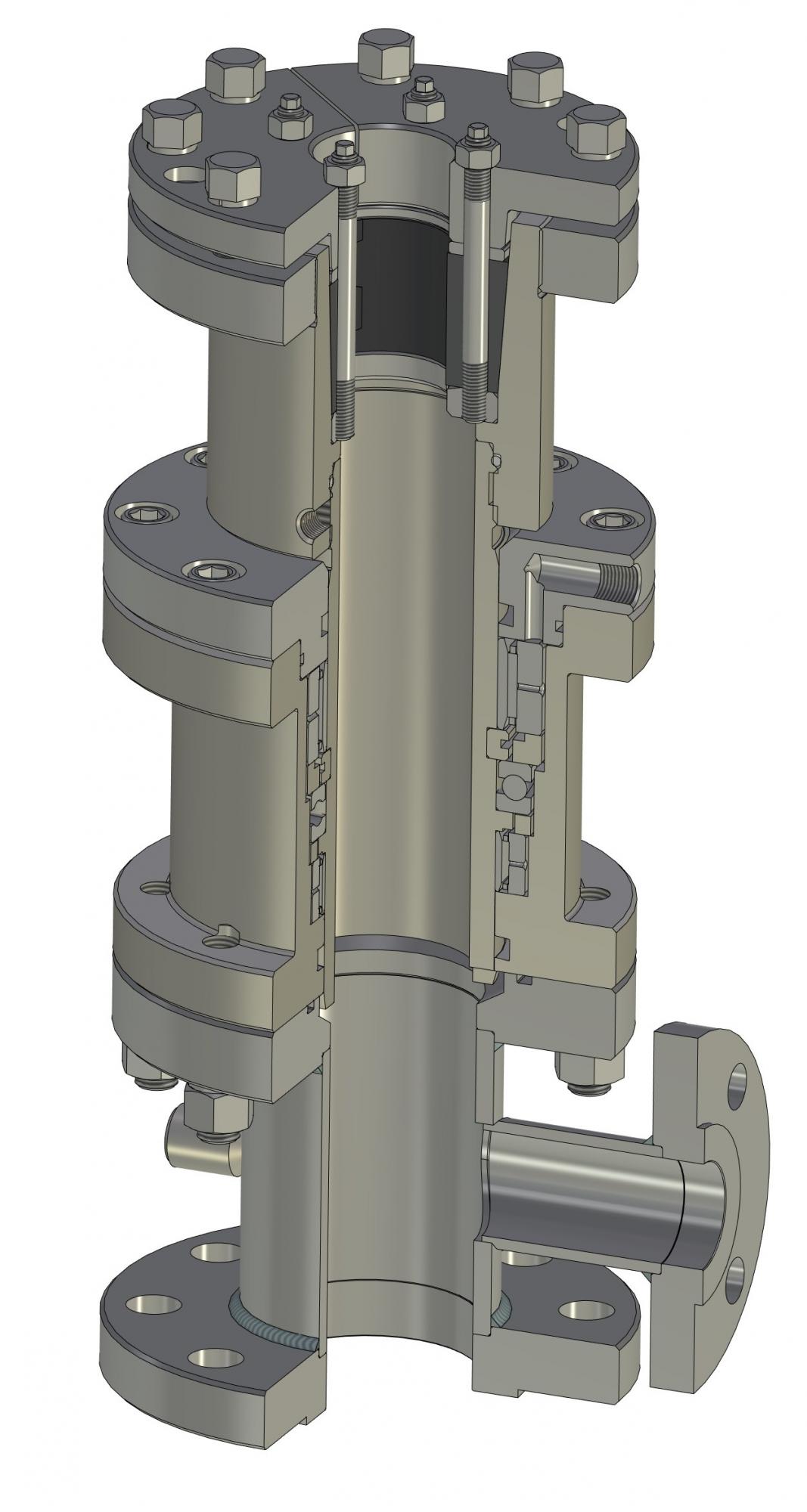

Герметизатор устьевой ГУ-130х6,3

Заказать товар

Задать вопрос

Герметизатор устьевой ГУ-130х6,3 предназначен для герметизации труб ТБСУ 63,5, 73, 76 и 89 при давлении и вращении.
Герметизатор применяется в шахтах для строительства скважин. Допускается управление потоком бурового раствора через боковой отвод. Допускается работа в произвольном положении в пространстве.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Технические характеристики Устьевого Герметизатора ГУ-130х6,3

Наименование параметров	Значение
Диаметр проходного отверстия корпуса, мм	100
Диаметр проходного отверстия во вращающейся втулке, мм	95
Герметизируемые трубы бурильные стальные универсальные (ТБСУ) ГОСТ Р 51245-99	Ø63,5; Ø73; Ø76; Ø89 (при смене уплотнителя)
Рабочее давление при неподвижной бурильной трубе, Ррн, МПа	6,3
Пробное давление Рпр корпусных деталей, МПа	9
Рабочее давление с вращающейся при 700 об/мин или перемещаемой бурильной трубе, МПа	6
Максимальное число оборотов в минуту трубы, об/мин, не более	200...300
Присоединительный размер бокового отвода	Фланец 100х6,3 ГОСТ 12821
Минимальная рабочая температура, ^оС, не более	минус 25
Максимальная рабочая температура, ^оС, не более	плюс 65
Смазка подшипникового узла и его уплотнений	Периодическая, от ручного насоса, по замкнутой системе смазки
Условное обозначение нижнего фланца	Фланец 50х6,3 ГОСТ 12821
Уплотнение нижнего фланца	Плоской прокладкой
Размеры нижнего фланца:
- наружный диаметр фланца, мм	250
- диаметр центров отверстий под шпильки, мм	200
- количество отверстий под шпильки, шт	8
- диаметр отверстий, мм	22
Габаритные размеры
ширина, мм	300
высота, мм	630
Масса, кг	110

По согласованию с заказчиком боковой отвод может быть изменен.
