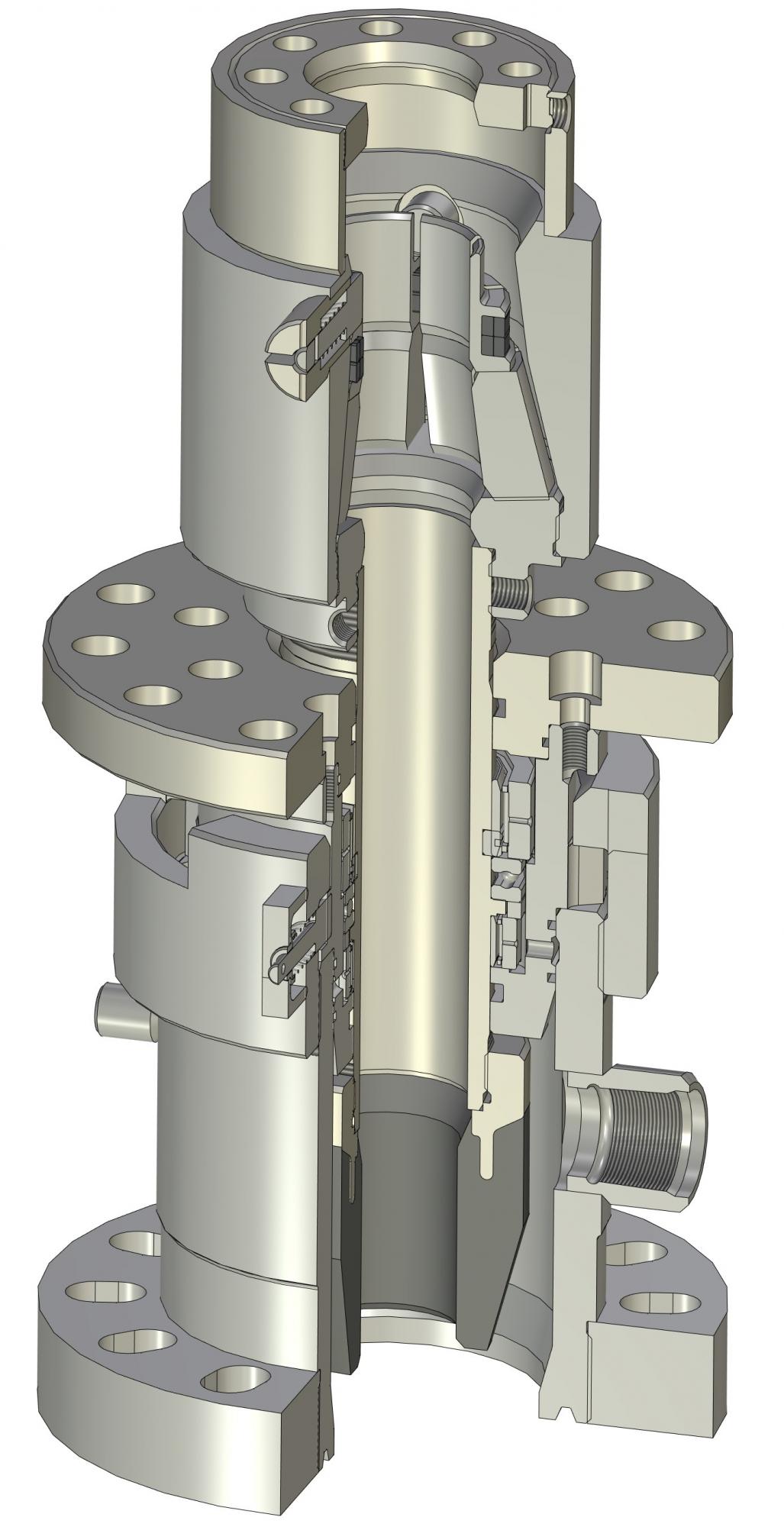

Герметизатор устьевой ГУ-150х6,3 ГУ-180х21

ГУ-150х6,3

ГУ-180х21

Наименование параметров

Значение

Диаметр проходного отверстия корпуса, мм

160

180

Диаметр проходного отверстия во вращающейся втулке, мм

95

95

Герметизируемые трубы бурильные стальные универсальные (ТБСУ) ГОСТ Р 51245-99

Ø63,5; Ø73; Ø76; Ø89 (при смене уплотнителя)

Рабочее давление при неподвижной бурильной трубе, Ррн, МПа

6,3

21

Пробное давление Рпр корпусных деталей, МПа

9

32

Рабочее давление с вращающейся при 250 об/мин или перемещаемой бурильной трубе, Ррв, МПа

5

5

Число оборотов в минуту трубы, об/мин, не более

- рабочее

180

- максимальное

250

Присоединительный размер бокового отвода

Резьба муфты насосно-компрессорных труб (НКТ) Ø60 ГОСТ 633-80

Минимальная рабочая температура, ^оС, не более

минус 25

Максимальная рабочая температура, ^оС, не более

плюс 65

Максимальное усилие на шлипсовую катушку, т, не более:

- от трубы 63,5, кН (тс)

51 (5,1)

65 (6,5)

- от трубы 73, кН (тс)

60 (6)

90 (9)

- от трубы 76, кН (тс)

95 (9,5)

- от трубы 89, кН (тс)

90 (9)

135 (13,5)

Смазка подшипникового узла и его уплотнений

Периодическая, от ручного насоса, по замкнутой системе смазки

Условное обозначение нижнего фланца

Фланец 2-150-63 ГОСТ 12821

Фланец 180х21 ГОСТ 28919-91

Уплотнение нижнего фланца

Плоской прокладкой

П45 ГОСТ 28919-91

Размеры нижнего фланца:

- наружный диаметр фланца, мм

340

380

- толщина фланца, мм

35

60

- диаметр центров отверстий под шпильки, мм

280

317,5

- количество отверстий под шпильки, шт

8

12

- диаметр отверстий, мм

33

32

Габаритные размеры

ширина, мм

500

550

высота, мм

750

800

Масса, кг

120

130

Масса шлипсовой катушки 63,5

35

Масса шлипсовой катушки 73

38

Масса шлипсовой катушки 76

42

Масса шлипсовой катушки 89

45
