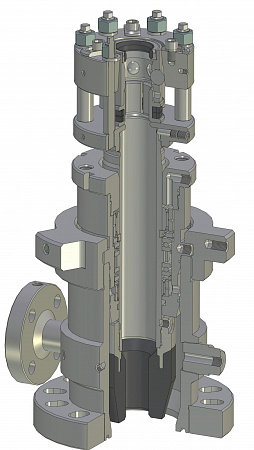

Герметизатор устьевой ГУ-180х21-700

Заказать товар

Задать вопрос

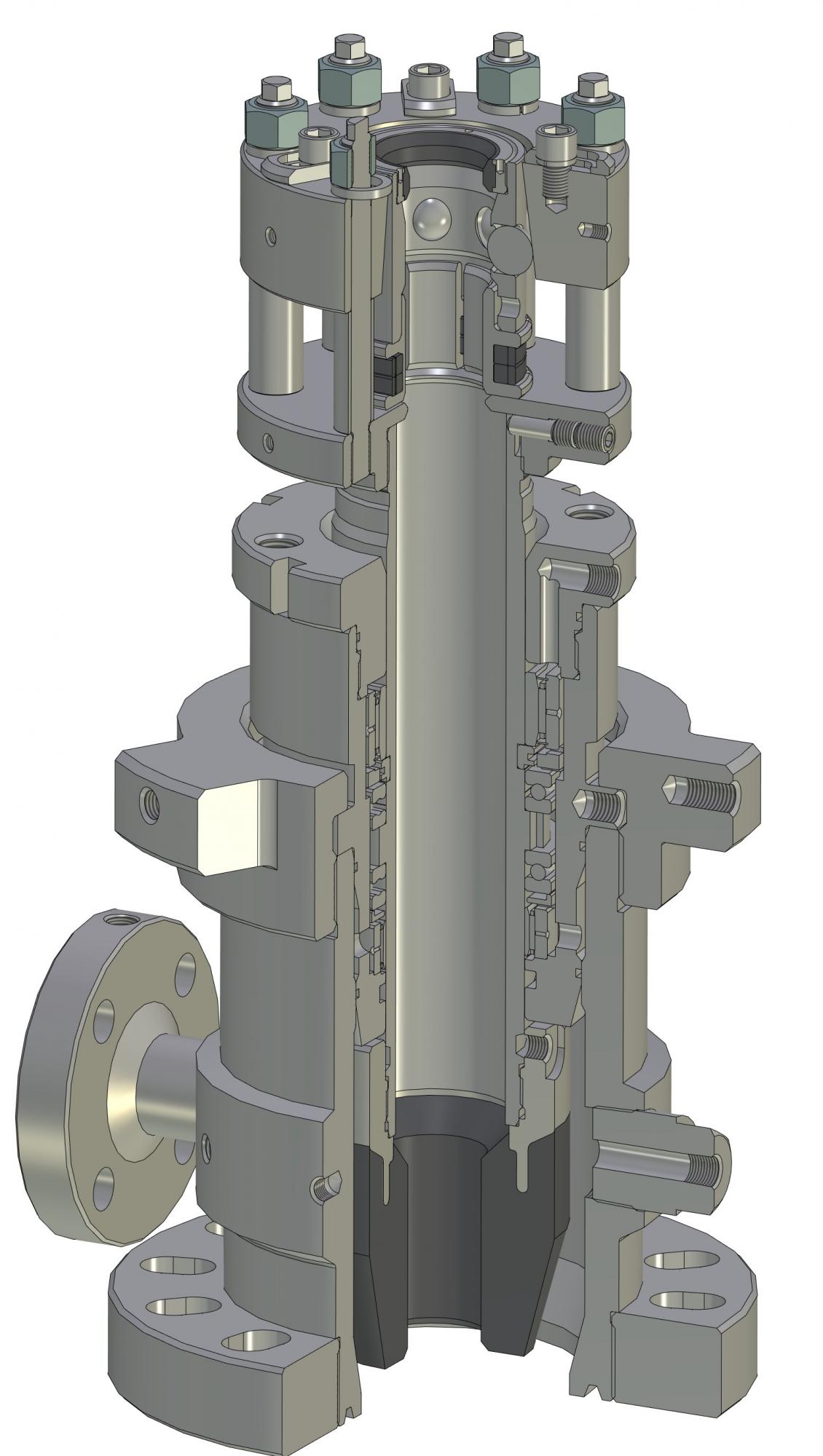

Герметизатор устьевой ГУ-180х21-700 предназначен для герметизации и удержании труб ТБСУ 63,5, 73, 76 и 89 при давлении и вращении.
Применяется в шахтах для строительства скважин. Допускается управление потоком бурового раствора через боковой отвод. Допускается работа в произвольном положении в пространстве.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Климатическое исполнение - У1, категория размещения при эксплуатации - 1 по ГОСТ 15150-69.

Рабочая среда - Сжатый воздух или утяжелённый буровой раствор с содержанием твёрдой фазы до 20%; плотностью от 1100 до 2100 кг/м; pH 8 -11; солевые растворы с добавкой NaCl до 30%, условная вязкость 40-55 сек.

- Пластовый флюид - нефть, конденсат, парафин, асфальтены, битум, минерализованная вода (гидрокарбонатно-натриевая с минерализацией до 10%);

- Температура окружающей среды от -25ºС до + 40ºС.

Способ бурения: Вращательный долотами PDC, вращательный с отбором керна (ударно-вращательный погружным пневмоударником), подвижным вращателем с промывкой буровым раствором или продувкой сжатым воздухом.– газ, нефть, газоконденсат, буровые растворы, пластовые воды и сжатый воздух

Технические характеристики ГУ-180х21-700

Наименование параметра	Значение
Диаметр герметизируемых труб (при смене уплотнителя), мм (трубы гладкие ТБСУ без лысок)	63,5 ; 73, 76, 89
Рабочее давление корпуса, МПа, не более	21
Пробное давление корпуса, МПа, не более	32
Рабочее давление герметизатора: - статическое, Ррабст, МПа - при 500 об/мин и движении гладкой части трубы, МПа - при 700 об/мин и движении гладкой части трубы, МПа	21* 9 6
Проход корпуса, мм не менее,	150
Проход вращающегося ствола, мм не более	95
Ориентация в пространстве во время работы	произвольная
Максимальное усилие на шлипсовую катушку, т, не более:
- от трубы 63,5, кН (тс)	65 (6,5)
- от трубы 73, кН (тс)	90 (9)
- от трубы 76, кН (тс)	95 (9,5)
- от трубы 89, кН (тс)	135 (13,5)
2 боковых отвода	Резьба НКТ 73 по ГОСТ 633-80
Типоразмер фланца для боковых задвижек или шаровых ** кранов	Типоразмер согласовывается с заказчиком
Высота герметизатора вместе со шлипсовой катушкой, мм, не более	950
Ширина герметизатора по боковым отводам, мм, не более	500
Присоединительные размеры нижнего фланца *** - диаметр центров отверстий под шпильки, мм - количество отверстий под шпильки, шт. - диаметр отверстий., мм - средний диаметр под уплотнительную канавку, мм	292, 317.5 12 32 211.1
Максимальная рабочая температура корпуса, ^оС, не более	75
Работа герметизатора	Постоянная, не более 2-х часов подряд с периодическим охлаждением (полить водой на фланец и вращающуюся втулку) 1 раз в 30 минут
Масса герметизатора без шлипсовой катушки, кг	175
Масса шлипсовой катушки 63,5, кг	25
Масса шлипсовой катушки 73 и 76, кг	30
Масса шлипсовой катушки 89, кг	35

Примечание

* давление при установленном фланце 180х21 и заглушек в боковых отводах.

** при установки фланцев 50х10, 80х10 или другого фланца в боковой отвод, то рабочее давление герметизатора принимается по минимальному рабочему давлению этого фланца.

*** размеры нижнего фланца могут изменены по согласованию с заказчиком.
