Натаскиватель НШСНЗ-11 (193.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

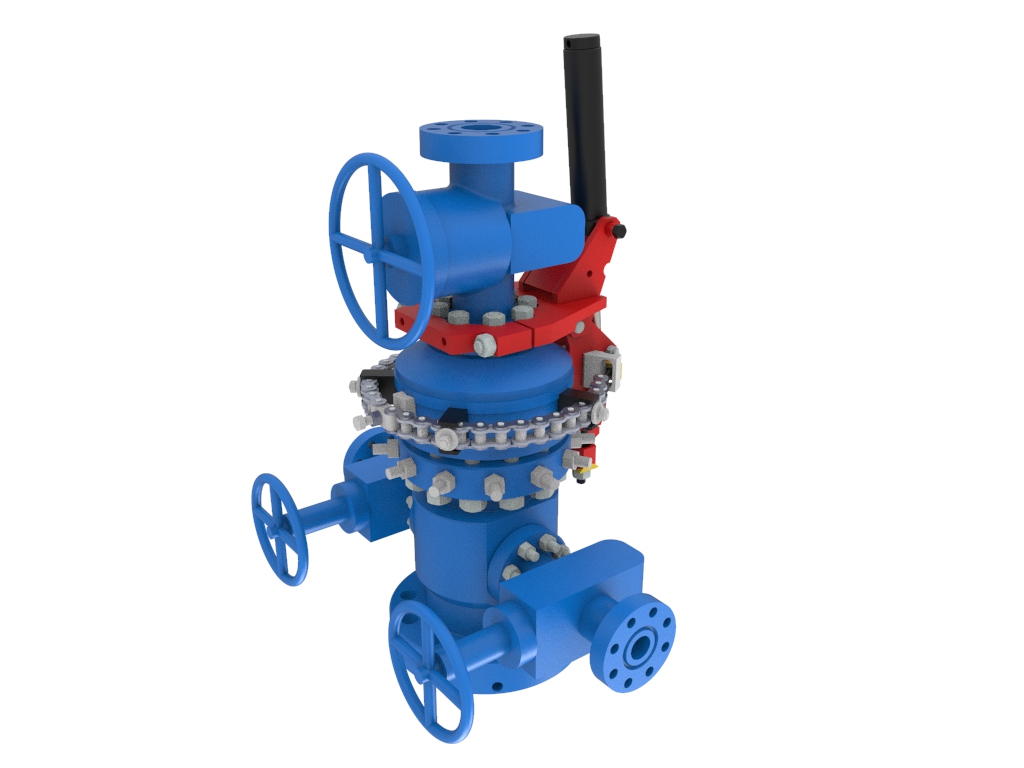

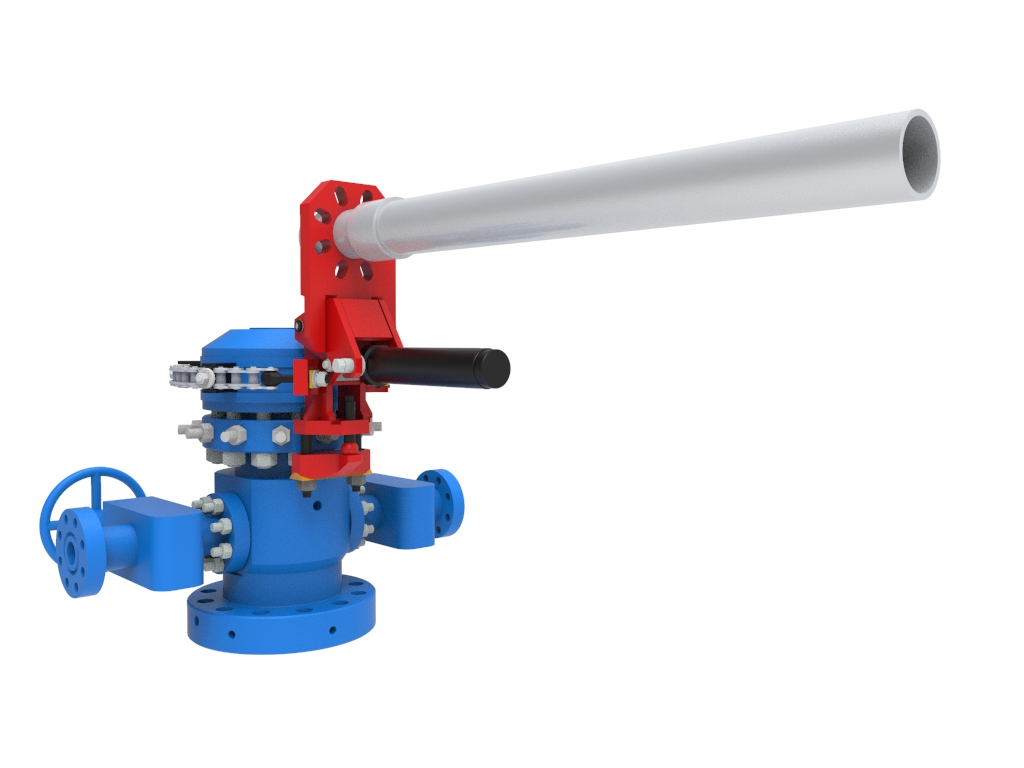

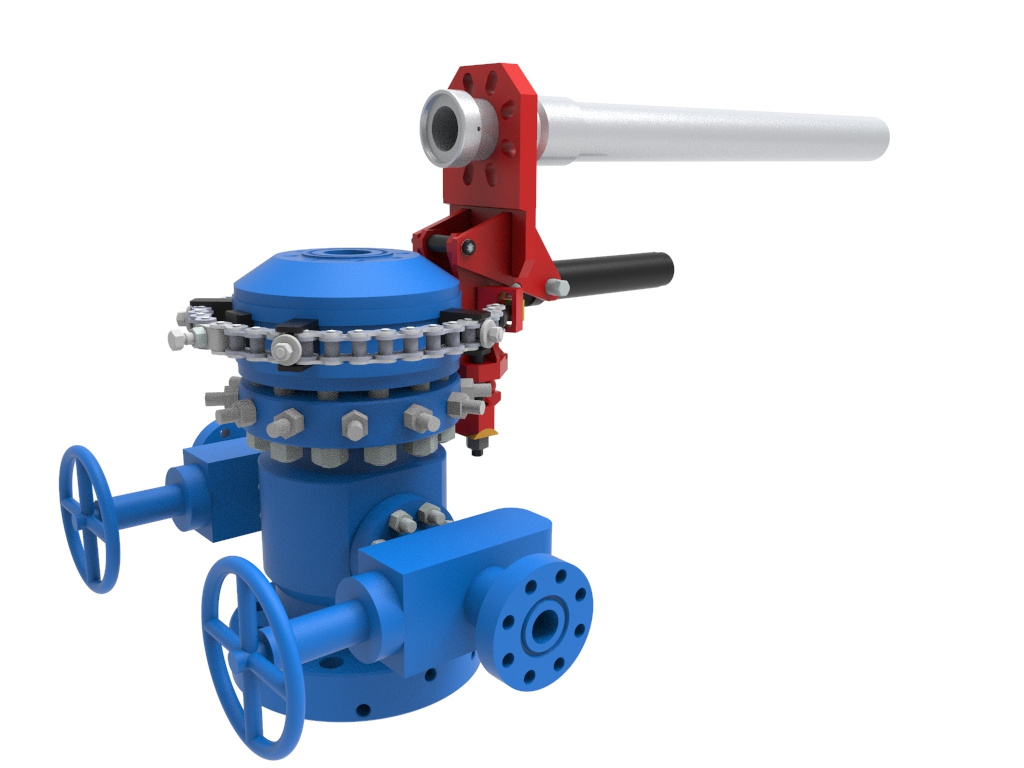

1. Натаскиватель шарнирный типа НШСНЗ-11 предназначен для сброса стволовых задвижек с адаптерных фланцев, а также наведения отводной трубы или задвижки (по спец.заказу) на адаптерный фланец на устье фонтанирующей скважины при ликвидации открытых фонтанов.
2. Климатическое исполнение - УХЛ по ГОСТ 15150-69
3. Натаскиватель предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, пластовые воды;
б) температура рабочей среды – от минус 40 до плюс 100 °С.
|
Параметр, размерность |
Величина |
|
Типоразмер сбрасываемых задвижек с присоединительными размерами по ГОСТ 28919-91 |
80х21,80х35,100х21,100х35, 80х70 |
|
Типоразмер адаптерного фланца с присоединительными размерами по ГОСТ 28919-91 |
230х21, 230х35, 180х70 |
|
Угол поворота шарнира, градусов не менее |
90 |
|
Привод |
Гидравлический |
|
Характеристики гидроцилиндра |
|
|
- рабочее давление Ррг, МПа |
10-12 |
|
- пробное давление Рпрг, МПа |
13-15 |
|
- рабочий ход, мм |
290 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Присоединительные размеры штуцеров гидроцилиндра для подключения к маслостанции |
М27х15 |
|
Габаритные размеры, мм, не более: |
|
|
- длина с гидроцилиндром в открытом положении шарнира |
1400 |
|
- высота с гидроцилиндром в закрытом положении шарнира |
1250 |
|
- ширина |
700 |
|
Масса, кг, не менее (без учета сбрасываемой задвижки) (зависит от комплекта поставки) |
135-350 |
Срок изготовления
| Срок поставки | 4 месяца |
