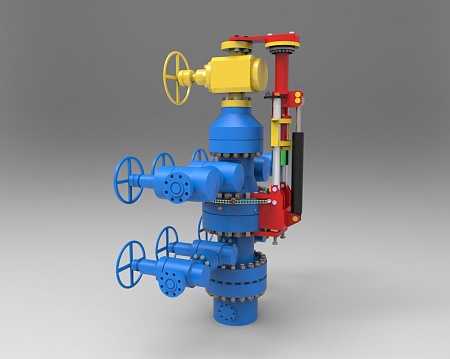

Натаскиватель НШСНЗ-8-65-80-100х21-35-80х70 (159.00.000)

Заказать товар

Задать вопрос

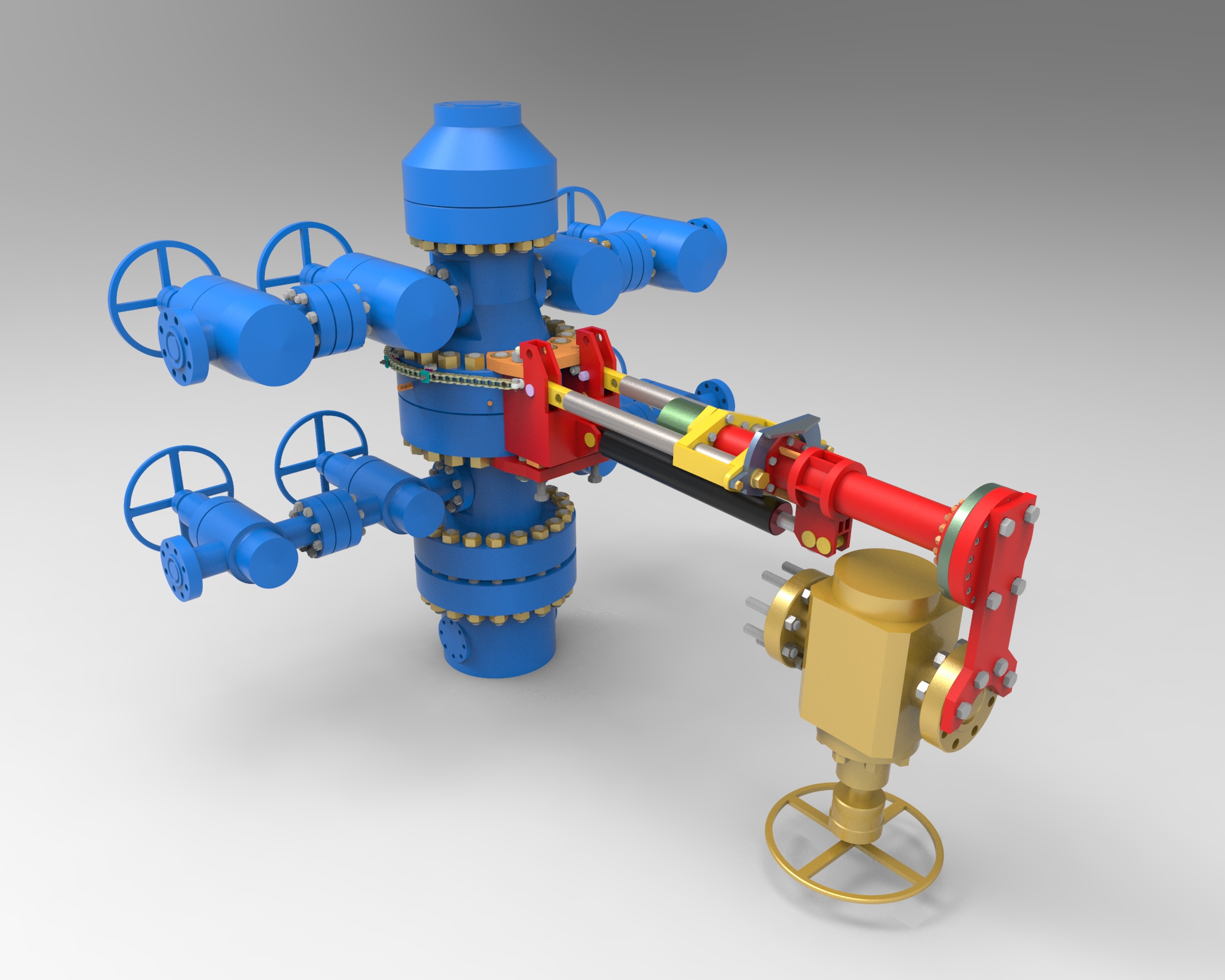

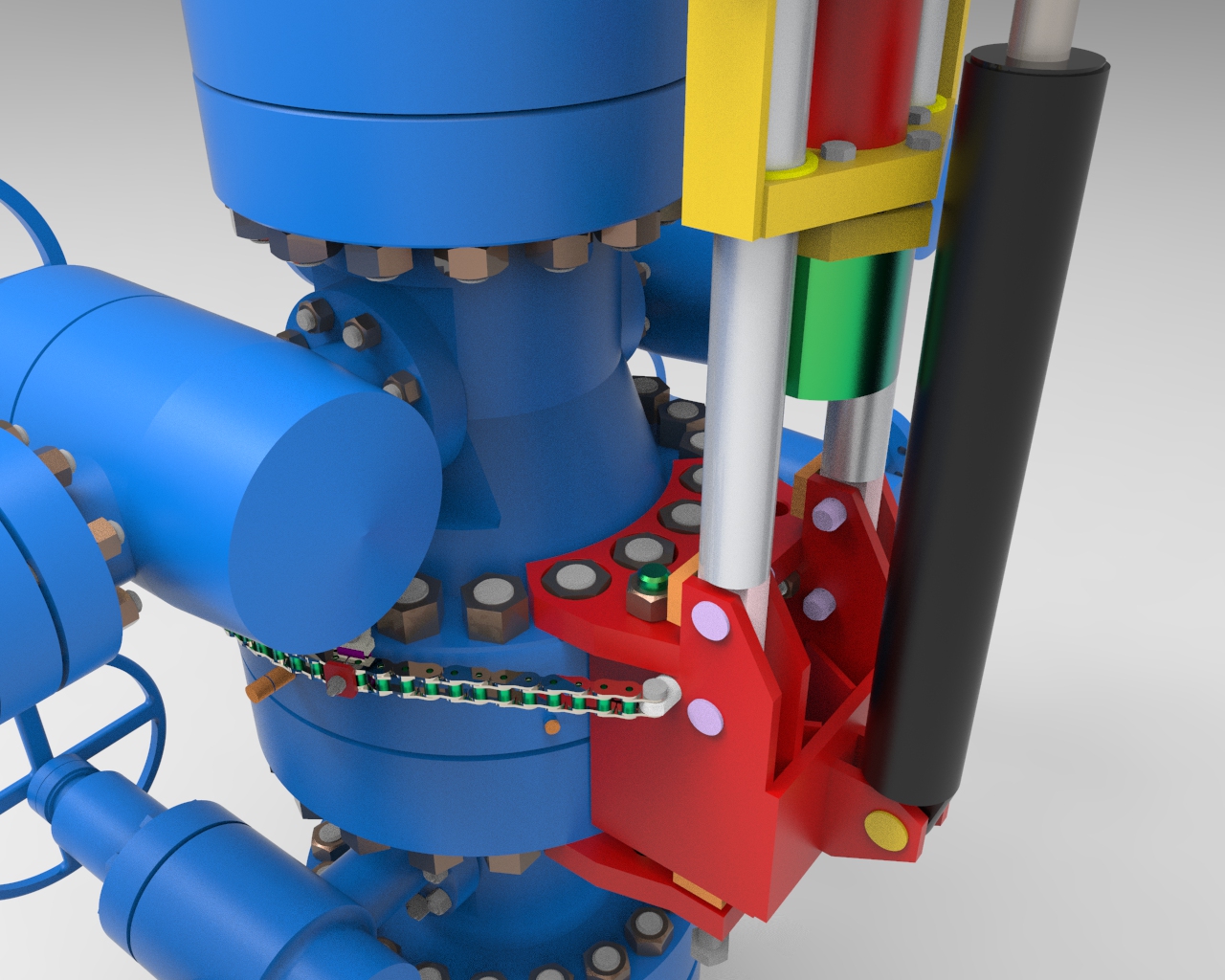

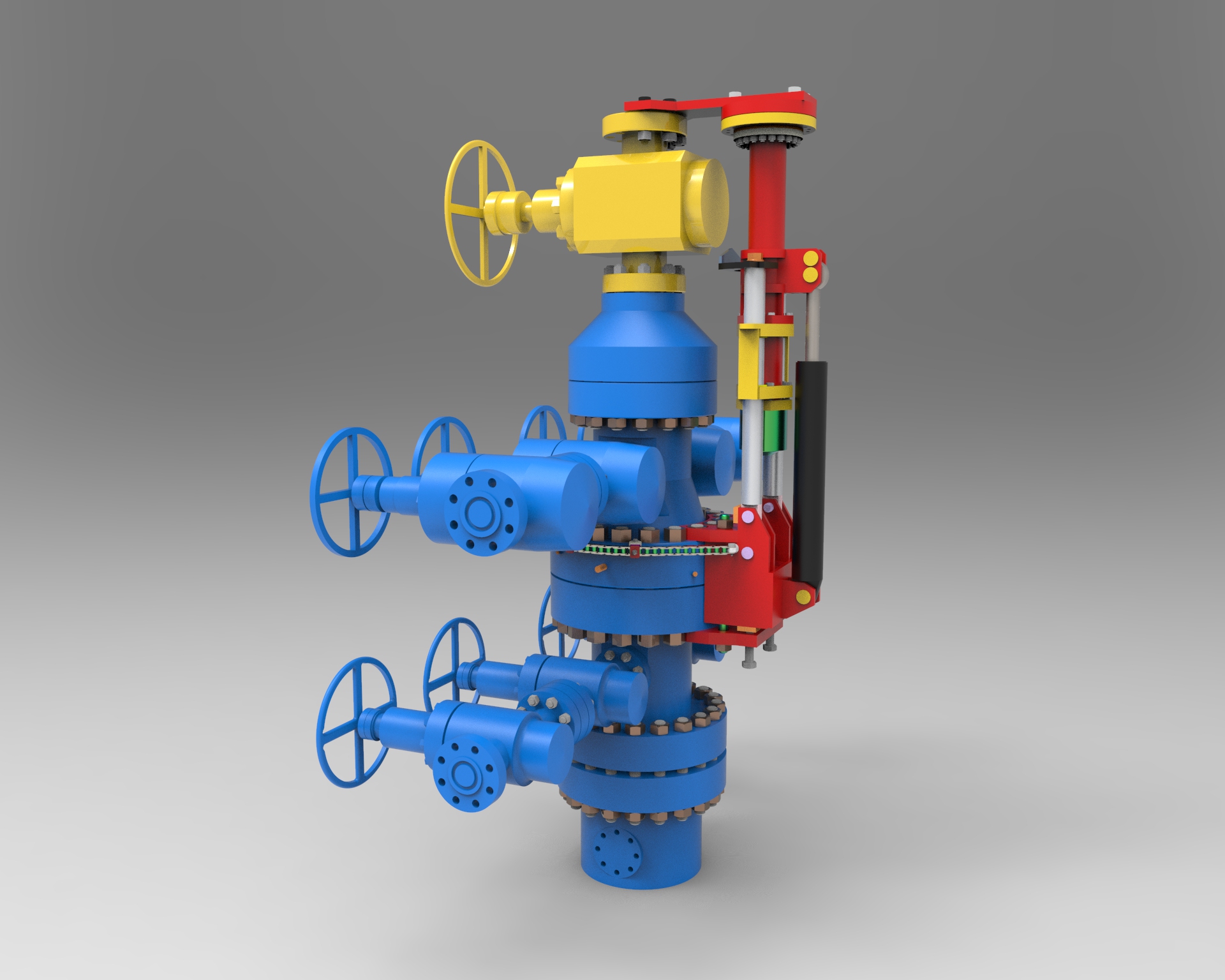

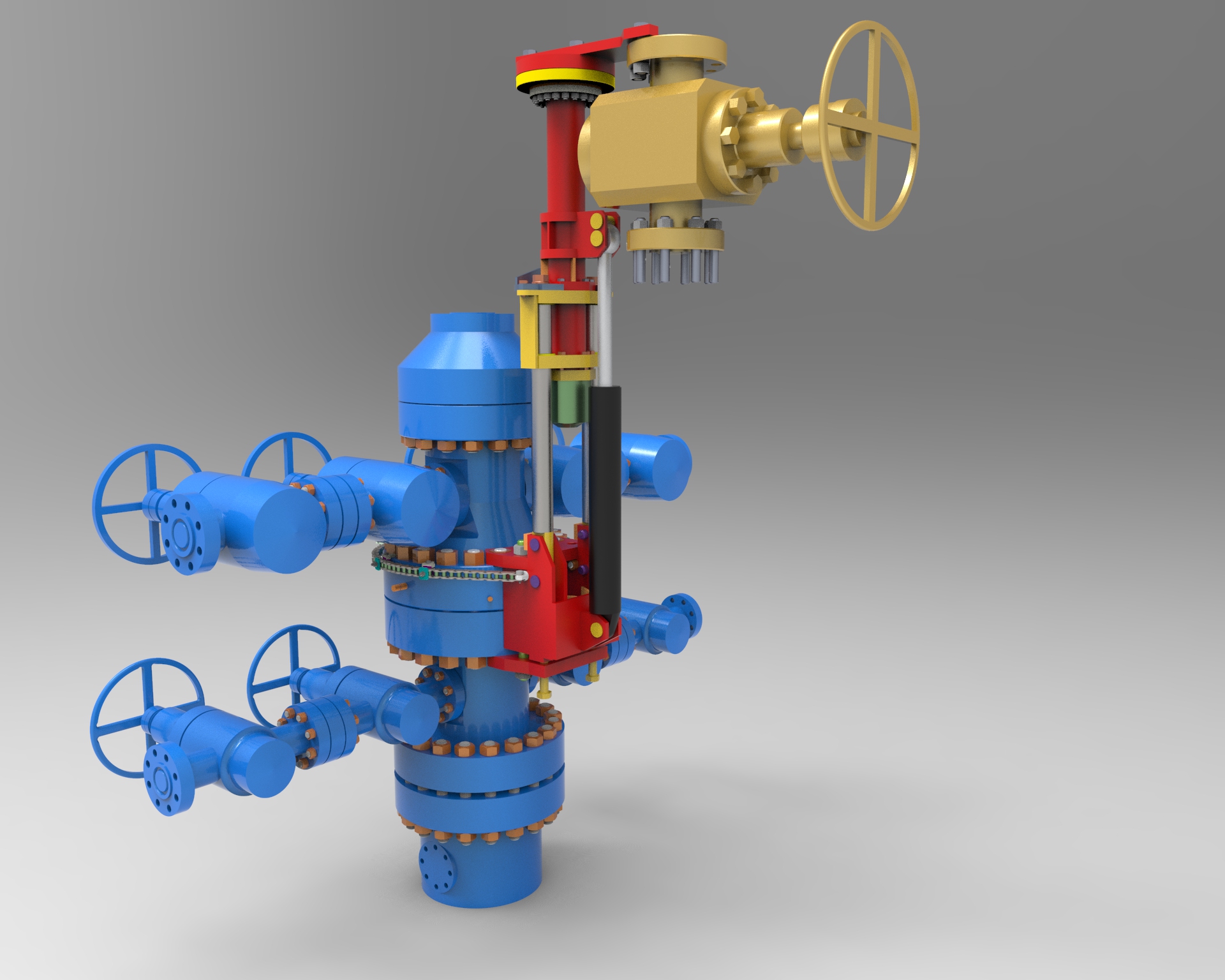

НШСНЗ предназначен для механизированного снятия и установки одной стволовой задвижки, на крестовине фонтанной арматуры, при ликвидации газонефтеводопроявления или открытого фонтана, с безопасным дистанционным управлением.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Климатическое исполнение - У1 по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 40 до плюс 40 °С).

НШСНЗ предназначен для использования при следующих параметрах воздействия внешней среды:

а) рабочие среды – нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.

б) температура рабочей среды – от минус 40 до плюс 60 °С.

Параметр, размерность	Величина
Рабочее давление скважинной среды Рр, МПа, не более	70
Типоразмеры заменяемых стволовых задвижек	80х70 с фланцами ГОСТ 28919-91;
Верхнее крепление НШСНЗ на устье скважины	Опорой за фланец крестовины
Нижнее крепление НШСНЗ на устье скважины	Нижней плитой за фланец крестовины
Захват задвижки	За фланец
Привод механизма снятия и установки задвижки	Дистанционный, гидравлический, гидроцилиндром двустороннего действия
Движение снятия и установки задвижки	Продольно-поворотное
Характеристики гидроцилиндра
Рабочий ход штока гидроцилиндра, мм	440
Давление гидропривода рабочее Ррг, МПа	10
Давление пробное Рпрг=1,5хРрг, МПа	15
Рабочая гидравлическая жидкость	ВМГЗ ТУ 38.101479-00 (допускаются другие марки)
Объём заправки гидроцилиндра, дм³, (без учёта объёма в рукавах)	3
Присоединительные размеры гидросистемы	М27х1,5 К1/4
Габаритные размеры, мм, не более:
- высота	1995
- длина	916
- ширина	550
масса, кг, не более	640
