Натаскиватель шарнирный для сброса и наведения задвижки НШСНЗ-10 (158.00.000)

Заказать товар

Задать вопрос

Натаскиватель шарнирный для сброса и наведения задвижки НШСНЗ, предназначен для сброса и наведения переводника трубной головки(адаптера) совместно с задвижкой или только задвижки.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

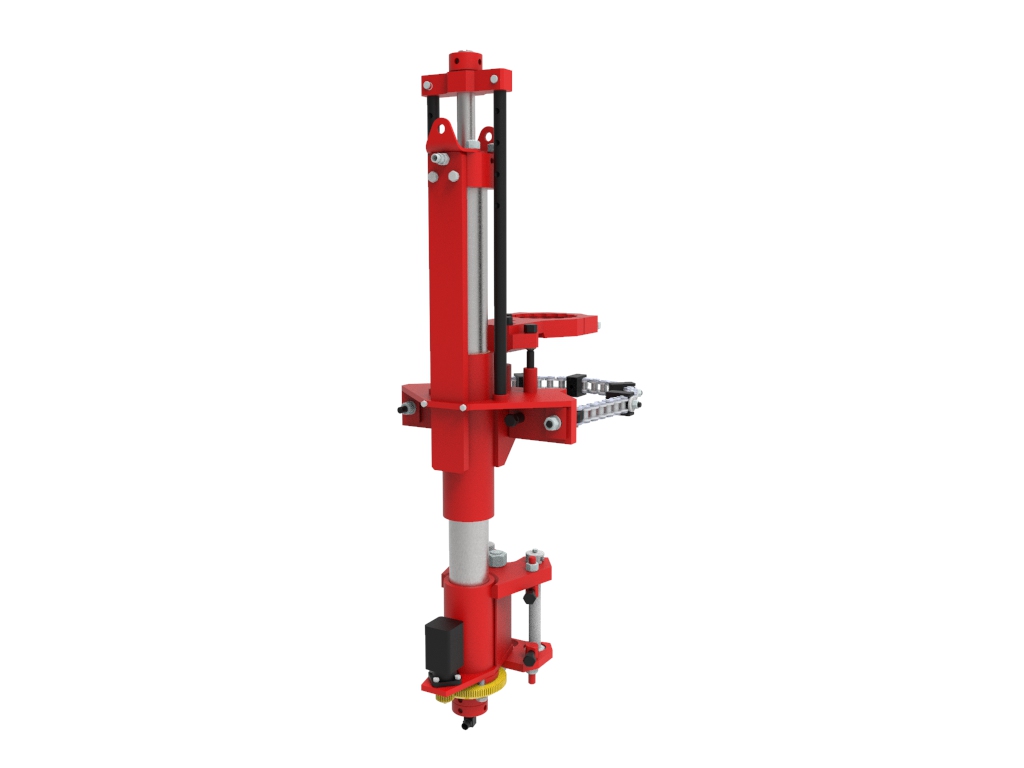

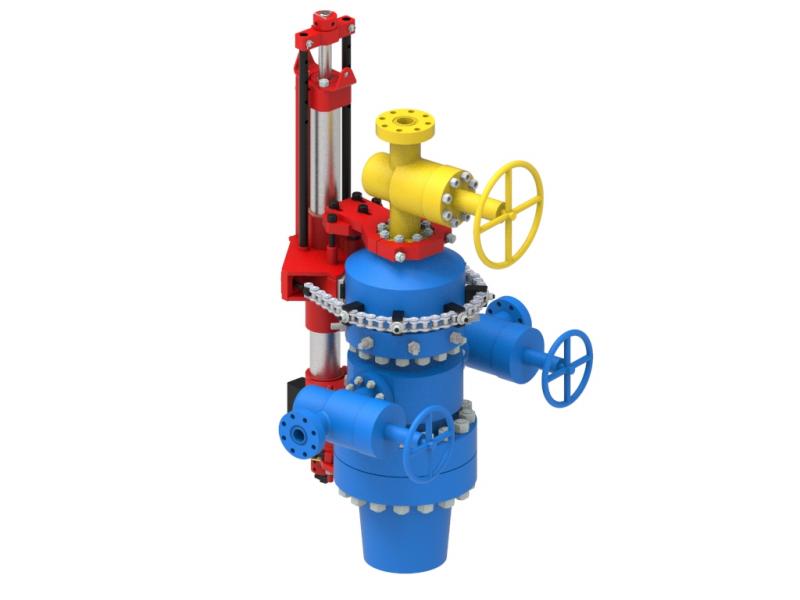

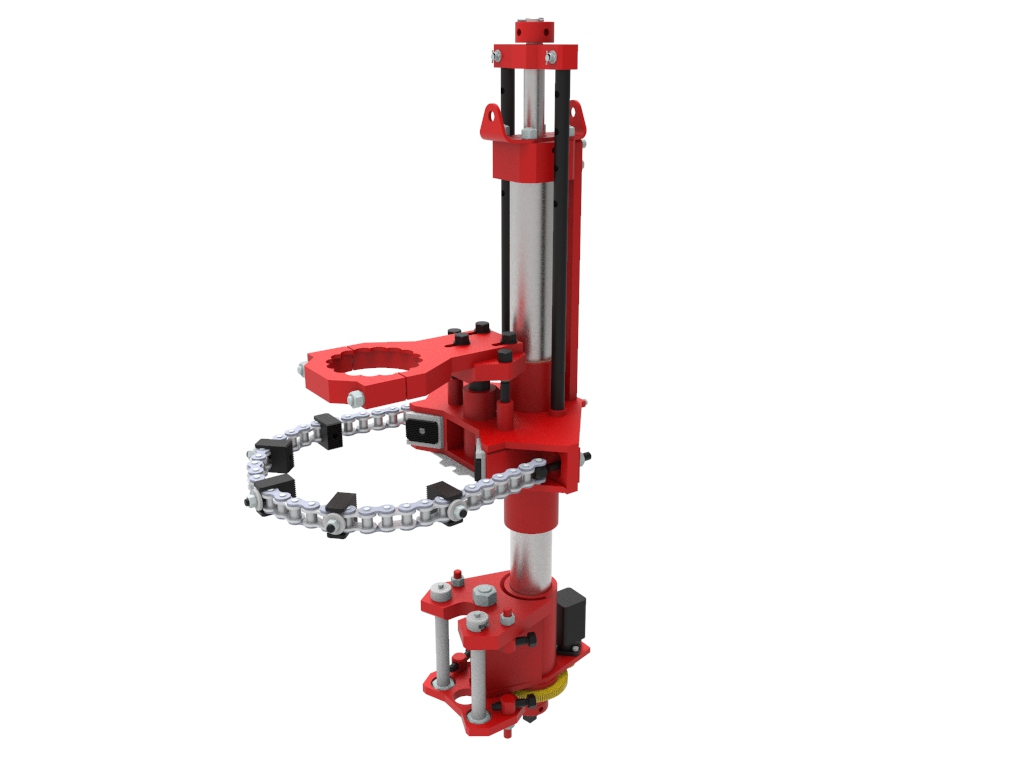

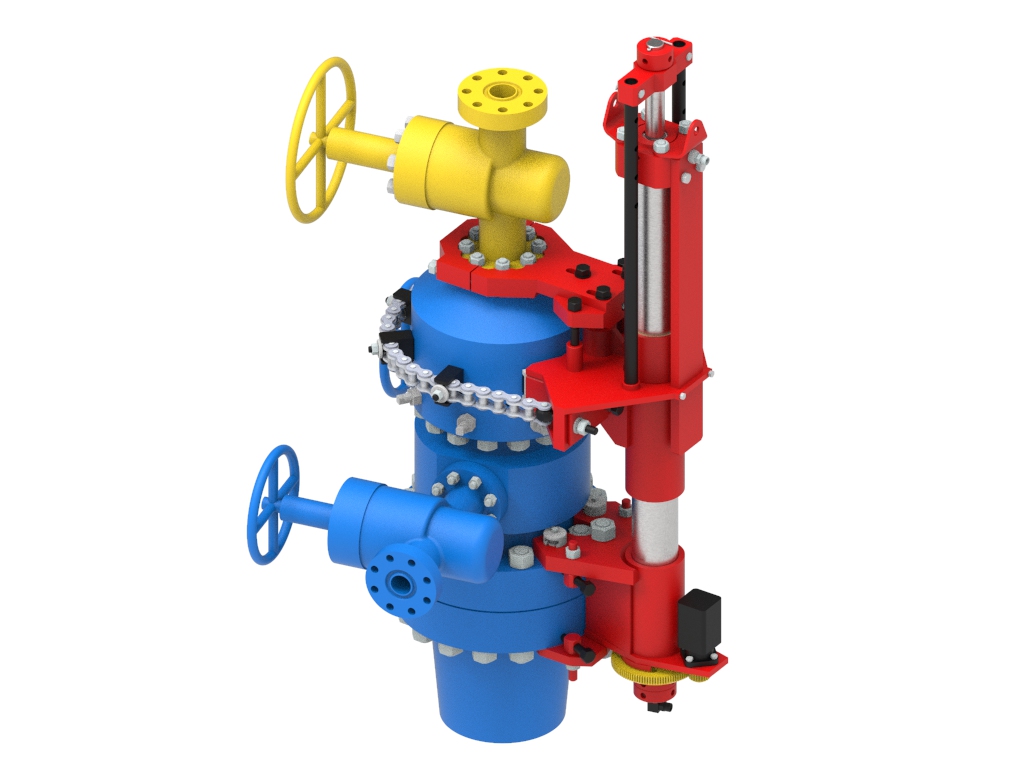

Натаскиватель шарнирный для сброса и наведения задвижки (далее – НШСНЗ), предназначен для сброса и наведения переводника трубной головки(адаптера) совместно с задвижкой или только задвижки.
Климатическое исполнение НШСНЗ – УХЛ1 по ГОСТ 15150.

Наименование параметра	Значение
1. Типоразмер переводника трубной головки, ммХМПа по ГОСТ 28919-91	230х70 180х70
2. Типоразмер коренной стволовой задвижки, ммХМПа по ГОСТ 28919-91	80х70
3. Присоединительный размер верхнего фланца трубной головки, по ГОСТ 28919-91	Флан 230(180)х70
4. Присоединительный размер нижнего фланца трубной головки, по ГОСТ 28919-91	Флан 280х70
5. Способ крепления НШСНЗ	2 специальными шпильками на нижнем фланце трубной головки 280х70
6. Привод	гидравлический
7. Угол поворота приспособления, ˚	120
8. Гидромотор: Номинальная мощность, кВт Номинальное давление на выходе, МПа Максимальное давление на выходе, МПа	5,1 21 25
Рабочий ход гидроцилиндра, мм	730*
Максимальное рабочее давление в гидроцилиндре, МПа	10
Испытательное давление в гидроцилиндре, МПа	18
Габаритные размеры, мм -длина -ширина -высота (мин/макс)	1189 700 2345.5-2889
13. Масса, кг, не менее (без учета гидравлической жидкости)	607

*Максимальный рабочий ход указан максимально возможный, фактический ход зависит от конструкции трубной головки
