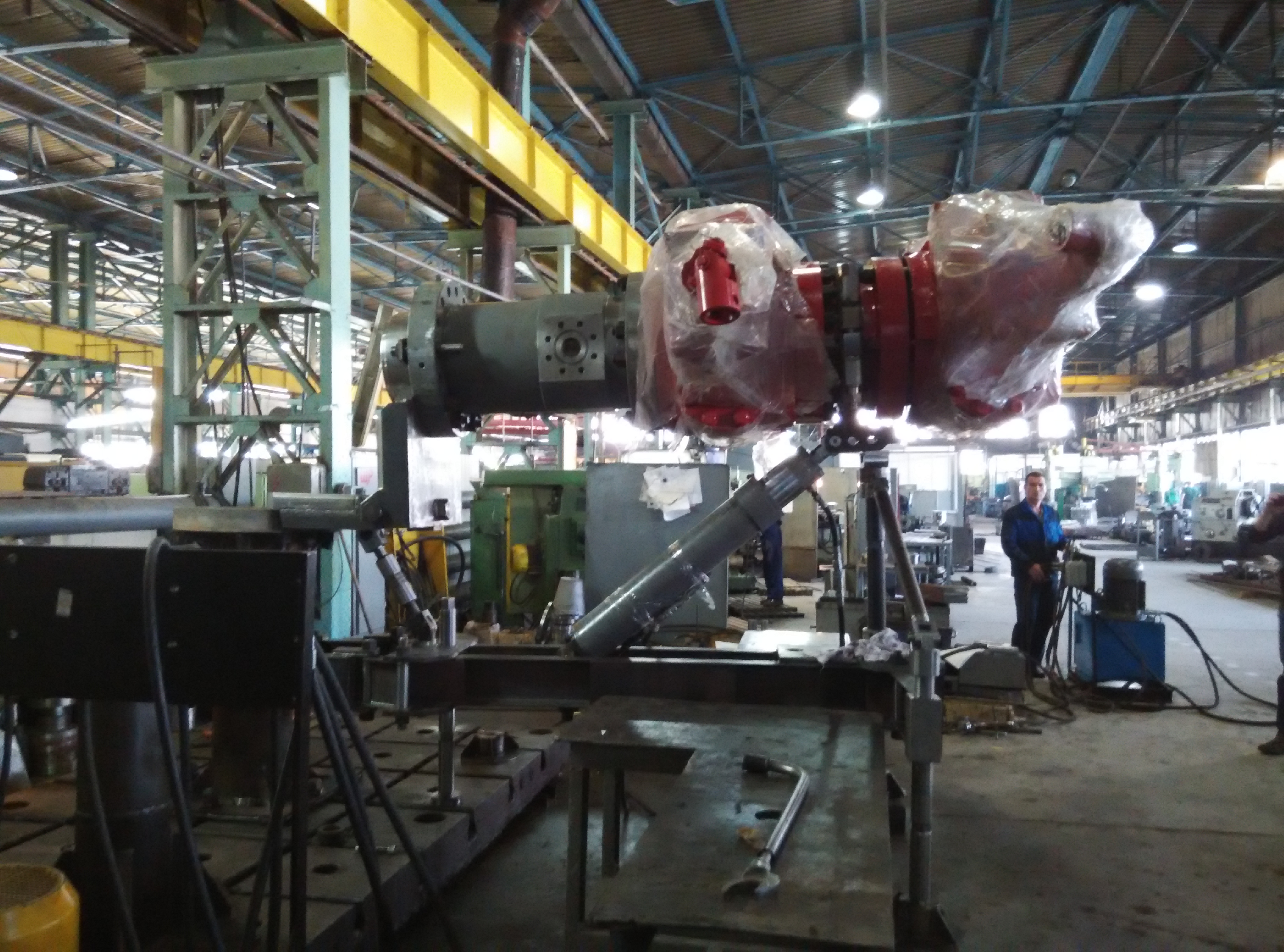

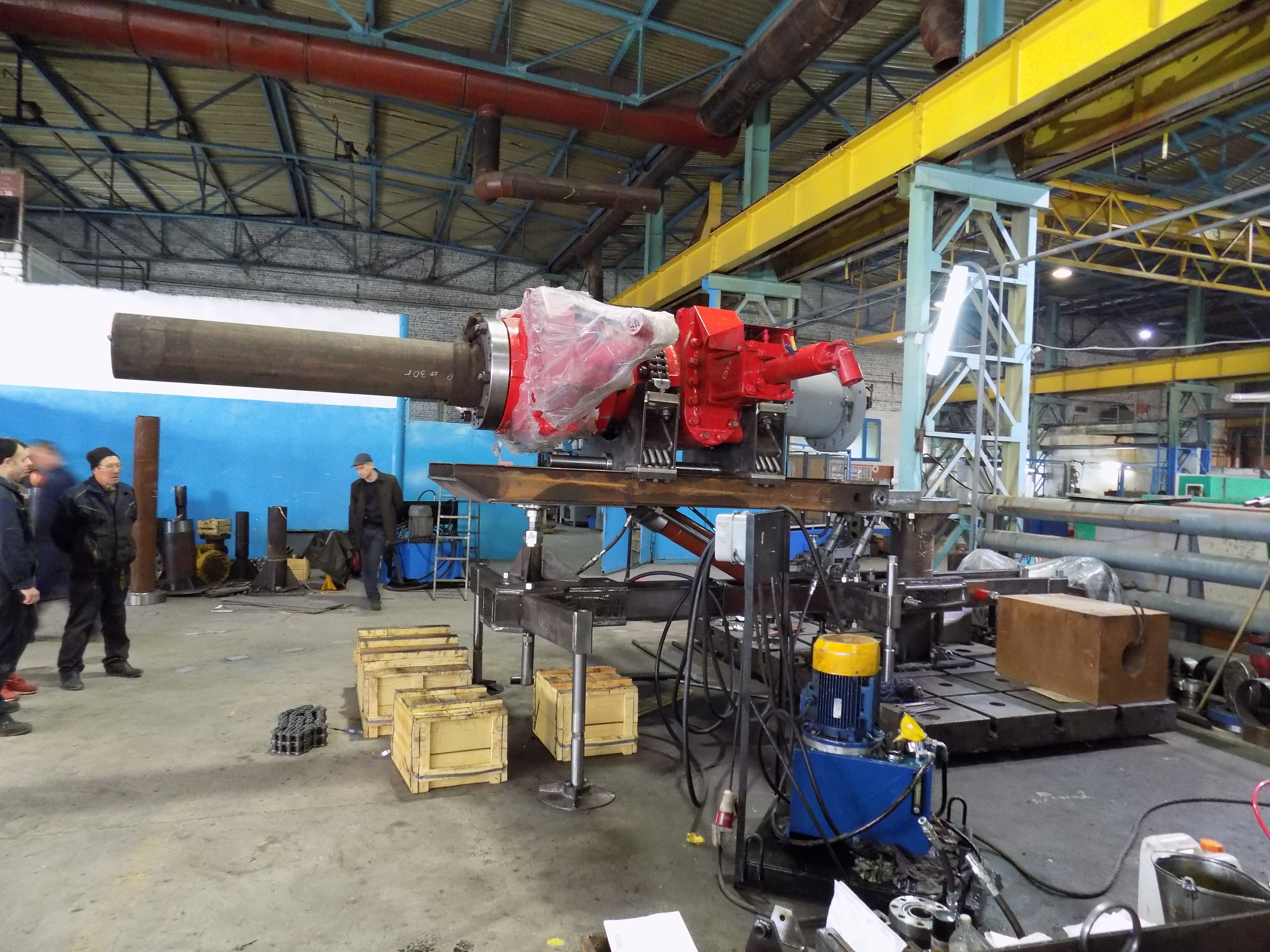

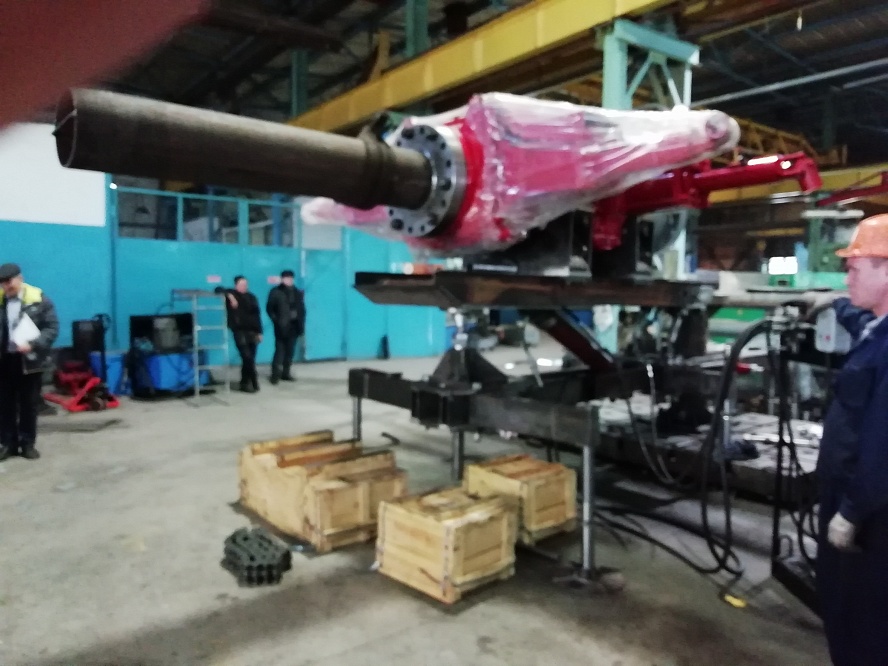

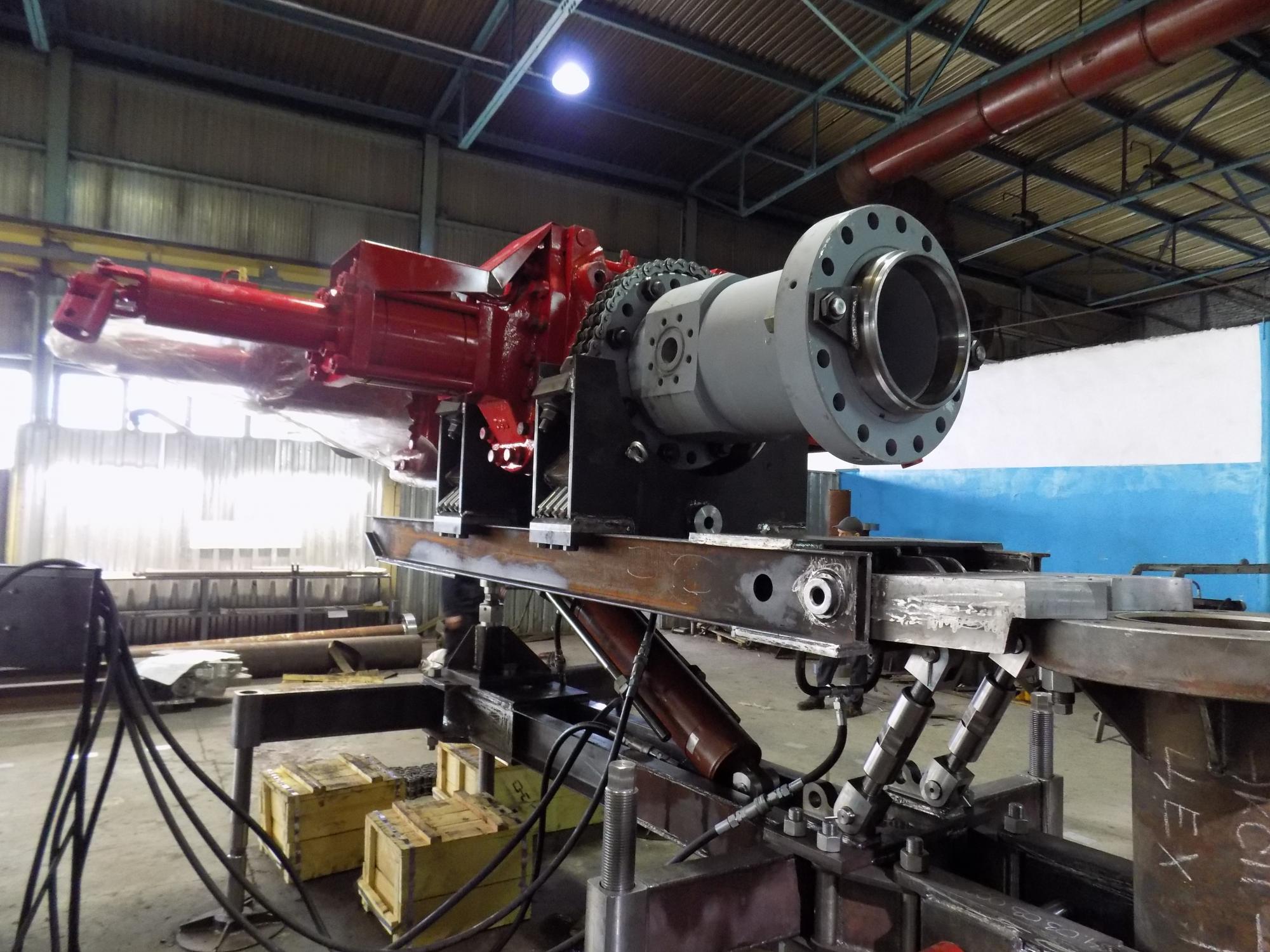

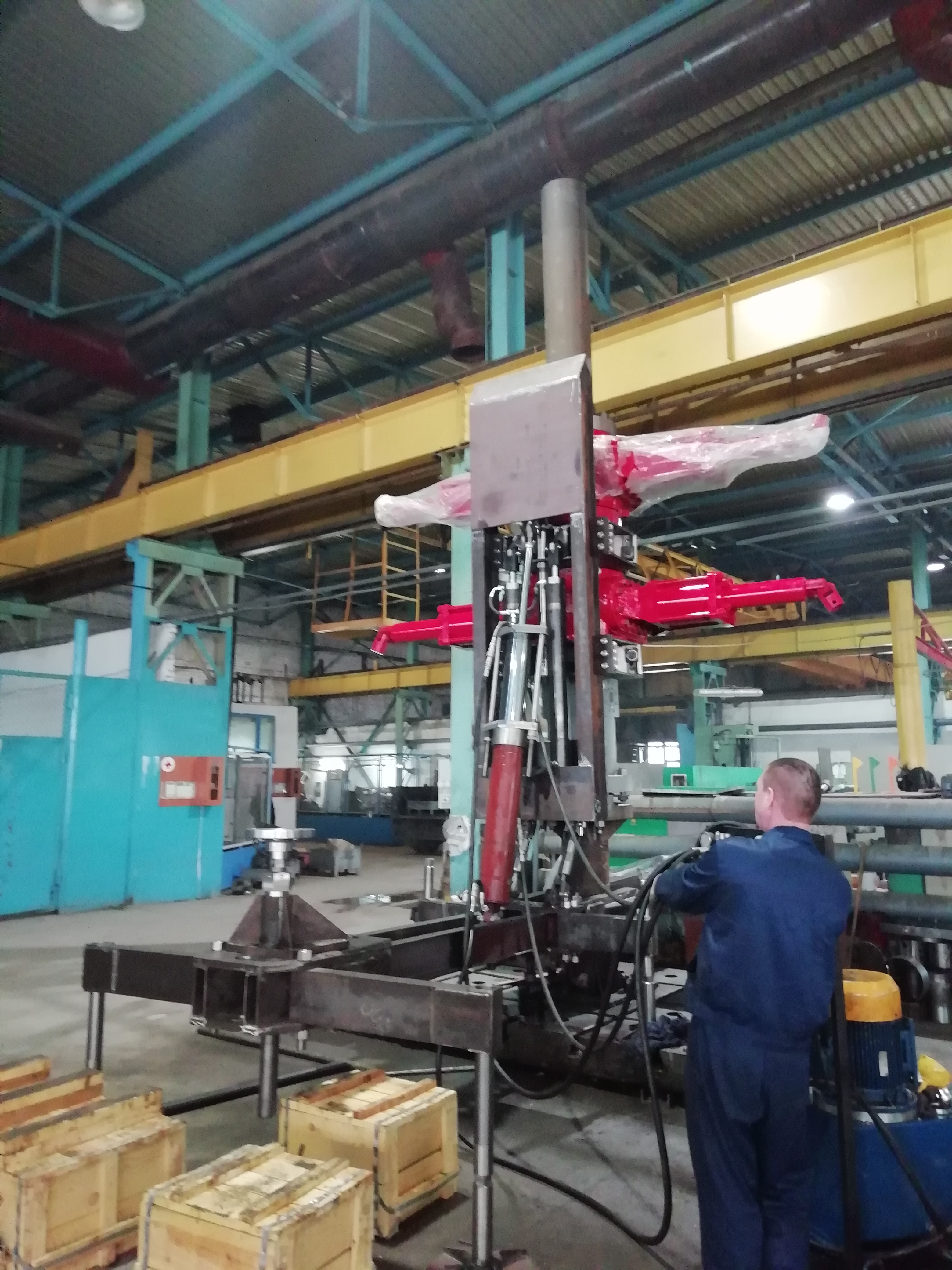

Натаскиватель шарнирный для наведения запорной компоновки на фланец крестовины 350х35 с опорной рамой НШГ-350х35 (134.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Натаскиватель предназначен для наведения (принудительной установки) запорной компоновки на устье скважины, при ликвидации открытых фонтанов на нефтяных и газовых скважинах.
Климатическое исполнение - У1 по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 40 до плюс 40 °С).
Натаскиватель предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.
б) температура рабочей среды – от минус 40 до плюс 100 °С.
|
Параметр, размерность |
Величина |
|
Типоразмер фланца, на который наводится запорная компоновка |
350х35 |
|
Условный проход крестовины, мм |
350 |
|
Рабочее давление крестовины, МПа |
35 |
|
Пробное давление крестовины, МПа |
70 |
|
Присоединительные размеры крестовины натаскивателя: |
|
|
- низ |
Фланец 350х35 (Прокладка БХ160, Øнар 408 мм) |
|
- верх |
Фланец 350х35 (Прокладка БХ160, Øнар 408 мм) |
|
Привод |
Гидравлический |
|
Характеристики гидроцилиндра |
|
|
- рабочее давление, МПа |
10 |
|
- пробное давление, МПа |
16 |
|
- рабочий ход, не менее, мм |
1850 |
|
- заправочный объём, без учёта гидравлических рукавов, дм3 |
20 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Габаритные размеры, мм, не более: |
|
|
- высота в исходном положении |
2400 |
|
-высота в рабочем положении |
4900 |
|
- длина с гидроцилиндром в закрытом положении шарнира |
4500 |
|
- длина с гидроцилиндром в открытом положении шарнира |
5700 |
|
- ширина |
1900 |
|
Масса опоры (рамы), кг, не более |
1100 |
|
Масса гидроцилиндра, кг, не более |
220 |
|
Масса катушки, кг, не более |
1 000 |
|
Масса комплекта остальных частей для монтажа и работы натаскивателя, кг, не более |
400 |
|
Максимальная масса наводимой запорной компоновки, кг, не более |
7 000 |
Срок изготовления
| Срок поставки | 6 месяцев |
