Натаскиватель шарнирный для наведения запорной компоновки на фланец крестовины 350х70 НШГ-350х70

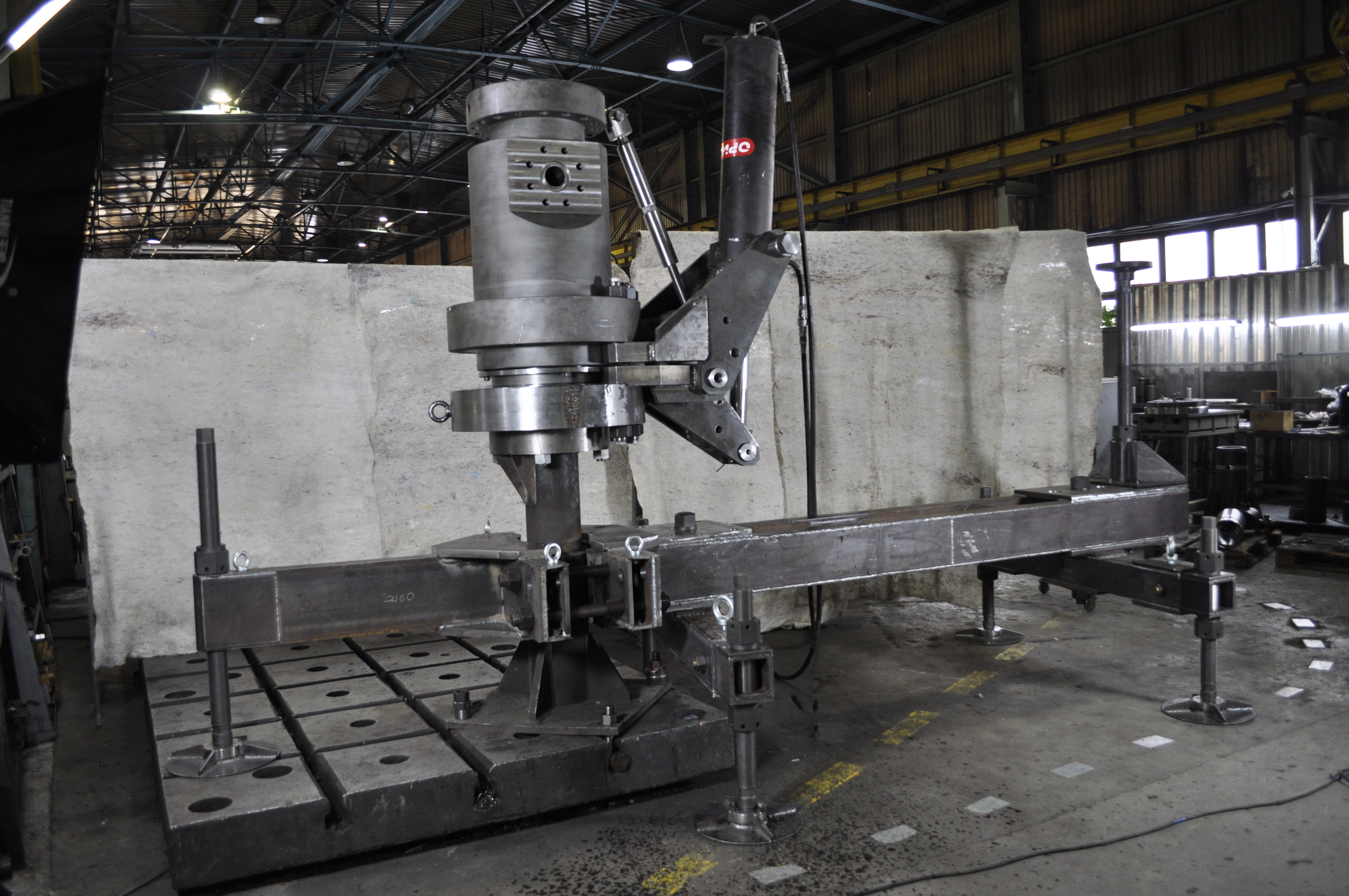

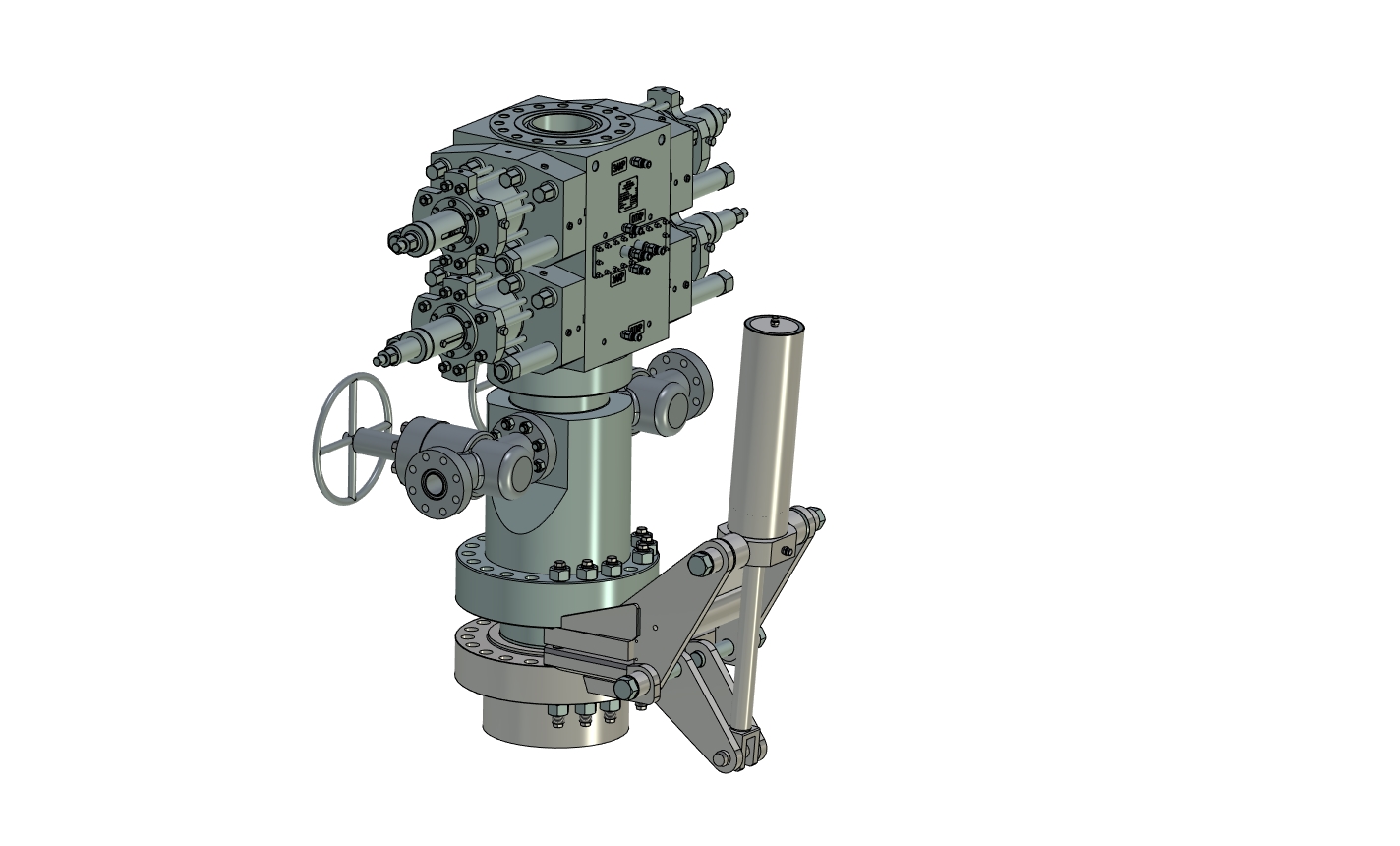

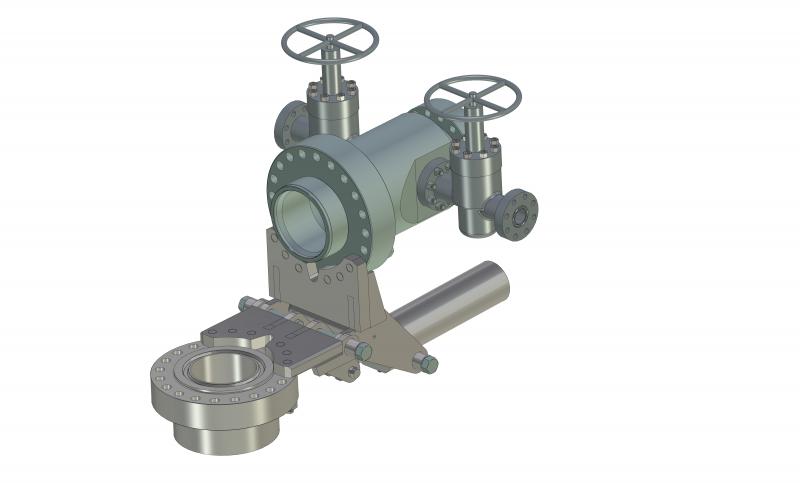

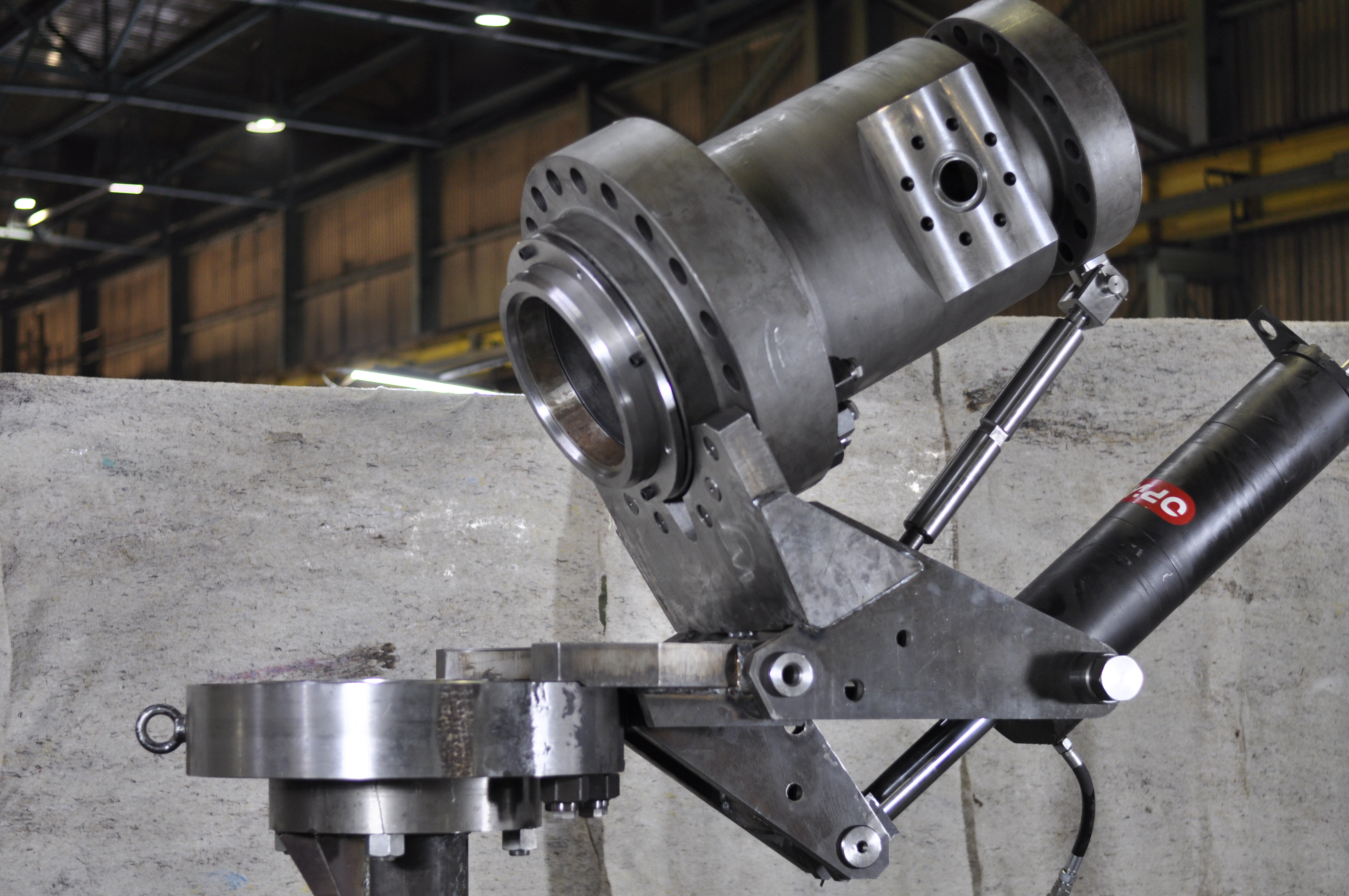

Натаскиватель Шарнирный гидравлический предназначен для принудительной установки запорного оборудование на устье скважины во время проведения работ по ликвидации открытого нефтяного или газового фонтана.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Технические Характеристики натаскивателя Шарнирного НШГ-350х70
|
Параметр, размерность |
Величина |
|
Рабочее давление крестовины, МПа |
70 |
|
Условный проход наводимого оборудования, мм |
230 При необходимости 350 мм |
|
Присоединительные размеры натаскивателя: |
|
|
- низ |
Фланец 350х70 ГОСТ 28919-91 Сред.Øотв.шп =673 мм |
|
- верх |
Фланец 230х70 ГОСТ 28919-91 Сред.Øотв.шп =476 мм
Фланец 350х70 ГОСТ 28919-91 Сред.Øотв.шп =673 мм |
|
- боковых отводов |
80х70 ГОСТ 28919-91 Сред.Øотв.шп =216 мм |
|
Привод шарнира |
Гидравлический |
|
Характеристики гидроцилиндра |
|
|
- рабочее давление Ррг, МПа |
11 |
|
- пробное давление Рпрг, МПа |
14 |
|
- рабочий ход, мм |
565 |
|
- развиваемое усилие на выдвижение штока при рабочем давлении гидросистемы Рр=11 МПа, кН (тс), не менее |
338 (34.5) |
|
- заправочный объём, без учёта гидравлических рукавов, дм3 |
17 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Присоединительные размеры штуцеров гидроцилиндра |
М27х1.5 |
|
Габаритные размеры, мм, не более (без учета запорной компоновки): |
|
|
- высота в открытом положении |
1450 |
|
- высота в закрытом положении |
1515 |
|
- длина с гидроцилиндром в закрытом положении шарнира |
1485 |
|
- длина с гидроцилиндром в открытом положении шарнира |
1970 |
|
- ширина |
768 |
|
Масса, кг, не более (без учета запорной компоновки): |
2800 |
По Согласованию с заказчиком условный проход и верхний фланец крестовины может быть изменен.
Также по отдельному согласованию заказ можно дополнить опорной рамой.
Срок изготовления
| Срок поставки | 6 месяцев |
