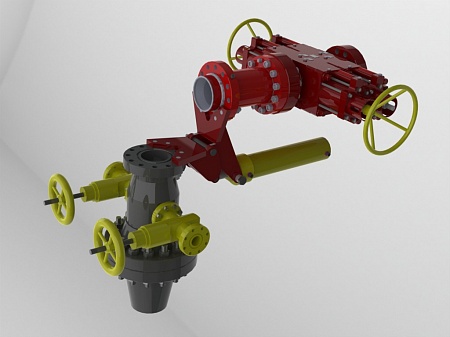

Натаскиватель шарнирный гидравлический типа НШГ, НШГ-150х21Ф (182.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

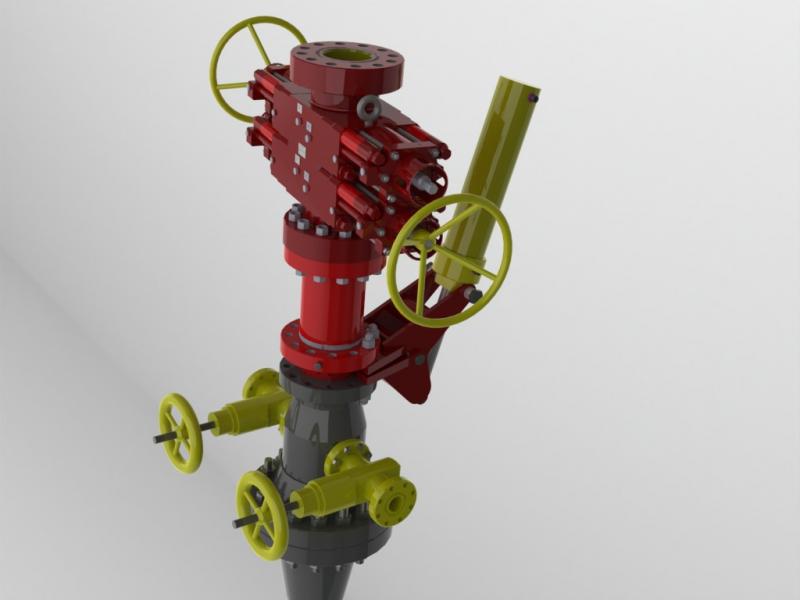

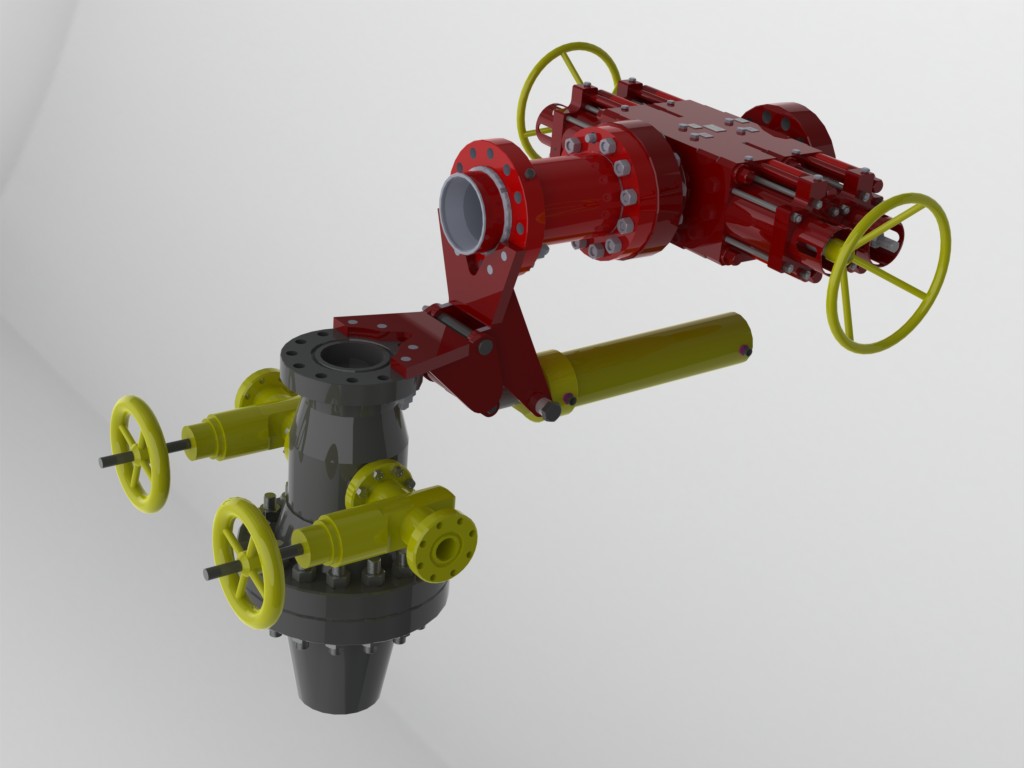

Натаскиватель предназначен для наведения (принудительной установки) запорной компоновки на устье скважины, при ликвидации открытых фонтанов на нефтяных и газовых скважинах.Климатическое исполнение - УХЛ1 по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 40 до плюс 40 °С).
Натаскиватель предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.
б) температура рабочей среды – от минус 40 до плюс 100 °С.
|
Параметр, размерность |
Величина |
|
Рабочее давление, МПа |
21 |
|
Пробное давление корпуса, МПа |
42 |
|
Условный проход сменных корпуса, мм |
178 |
|
Присоединительные размеры натаскивателя: |
|
|
- низ |
Фланец 150х21Ф |
|
- верх |
Фланец 180х21 |
|
Привод шарнира |
Гидравлический |
|
Характеристики гидроцилиндра |
|
|
- рабочее давление Ррг, МПа |
10 |
|
- пробное давление Рпрг, МПа |
13 |
|
- рабочий ход, мм |
460 |
|
- развиваемое усилие на выдвижение штока при рабочем давлении гидросистемы Рр=10 МПа, кН (тс) |
95 (9,5) |
|
- заправочный объём, без учёта гидравлических рукавов, дм3 |
4,1 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Присоединительные размеры штуцеров гидроцилиндра |
М27х15 |
|
Габаритные размеры, мм, не более: |
|
|
- высота |
1300 |
|
- длина с гидроцилиндром в закрытом положении шарнира |
1000 |
|
- длина с гидроцилиндром в открытом положении шарнира |
1300 |
|
- ширина |
400 |
|
Масса, кг, не более |
340 |
Срок изготовления
| Срок поставки | 4 месяца |
