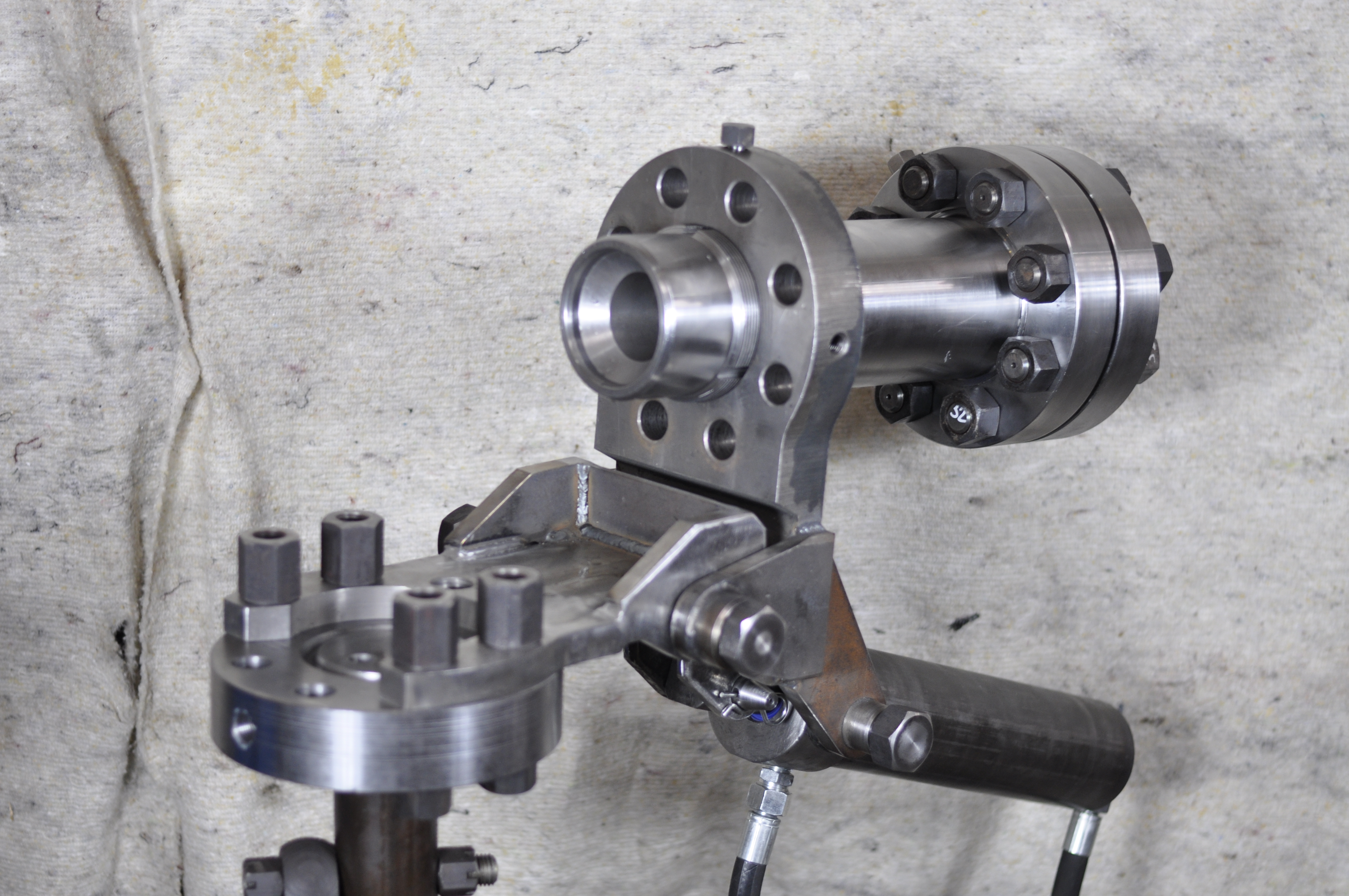

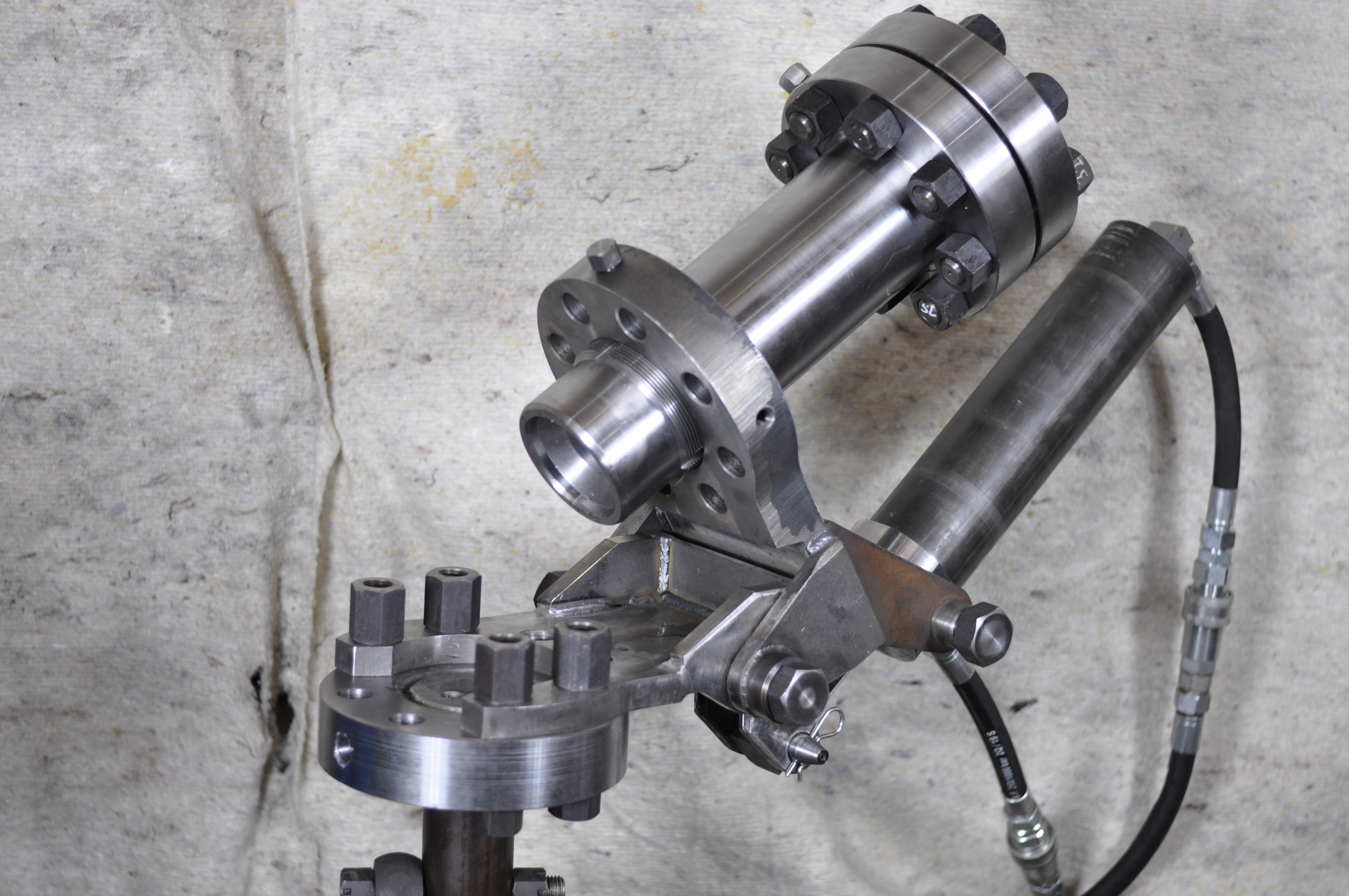

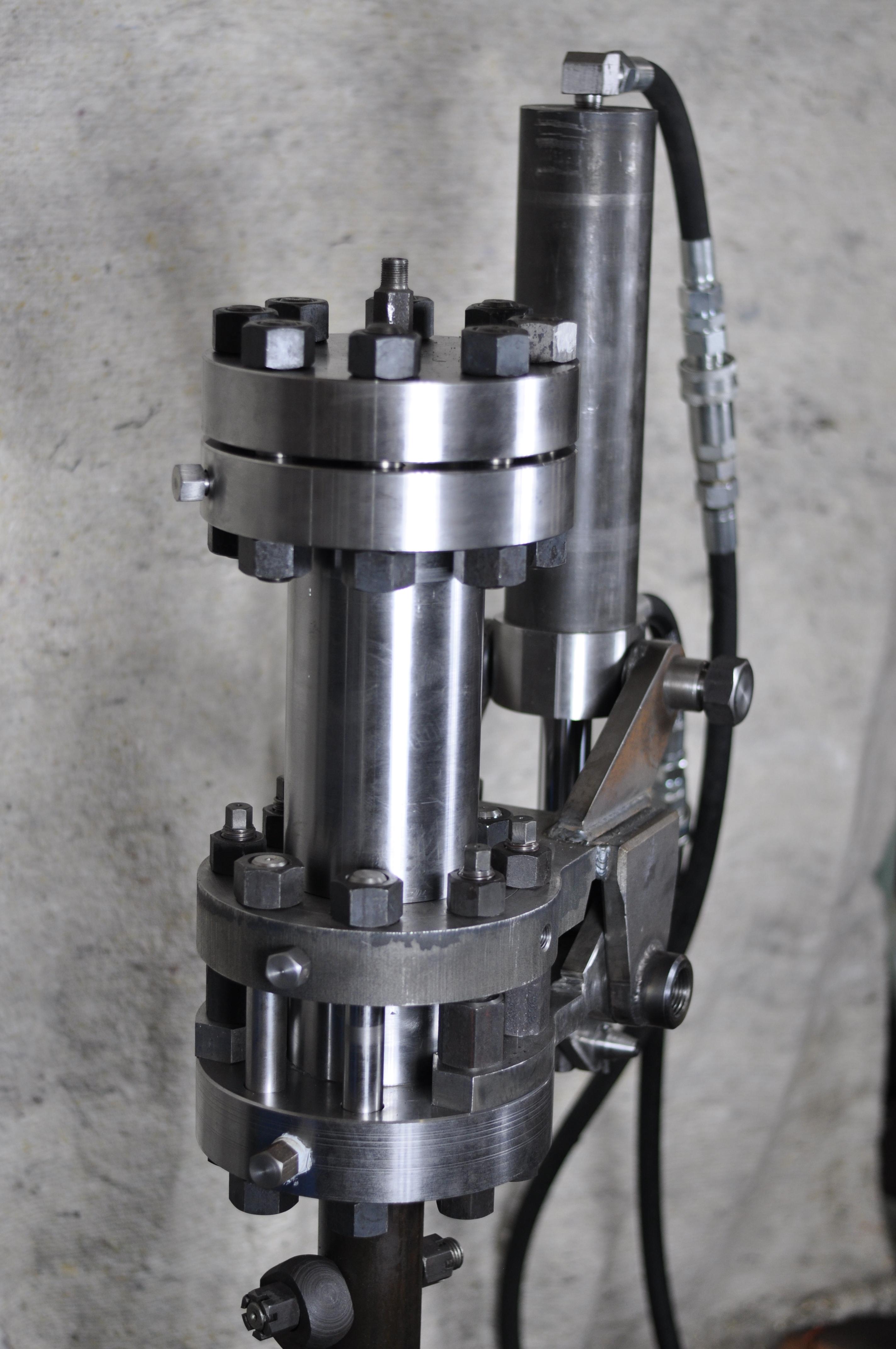

Натаскиватель шарнирный гидравлический типа НШГ, НШГ-65х21/35 (177.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

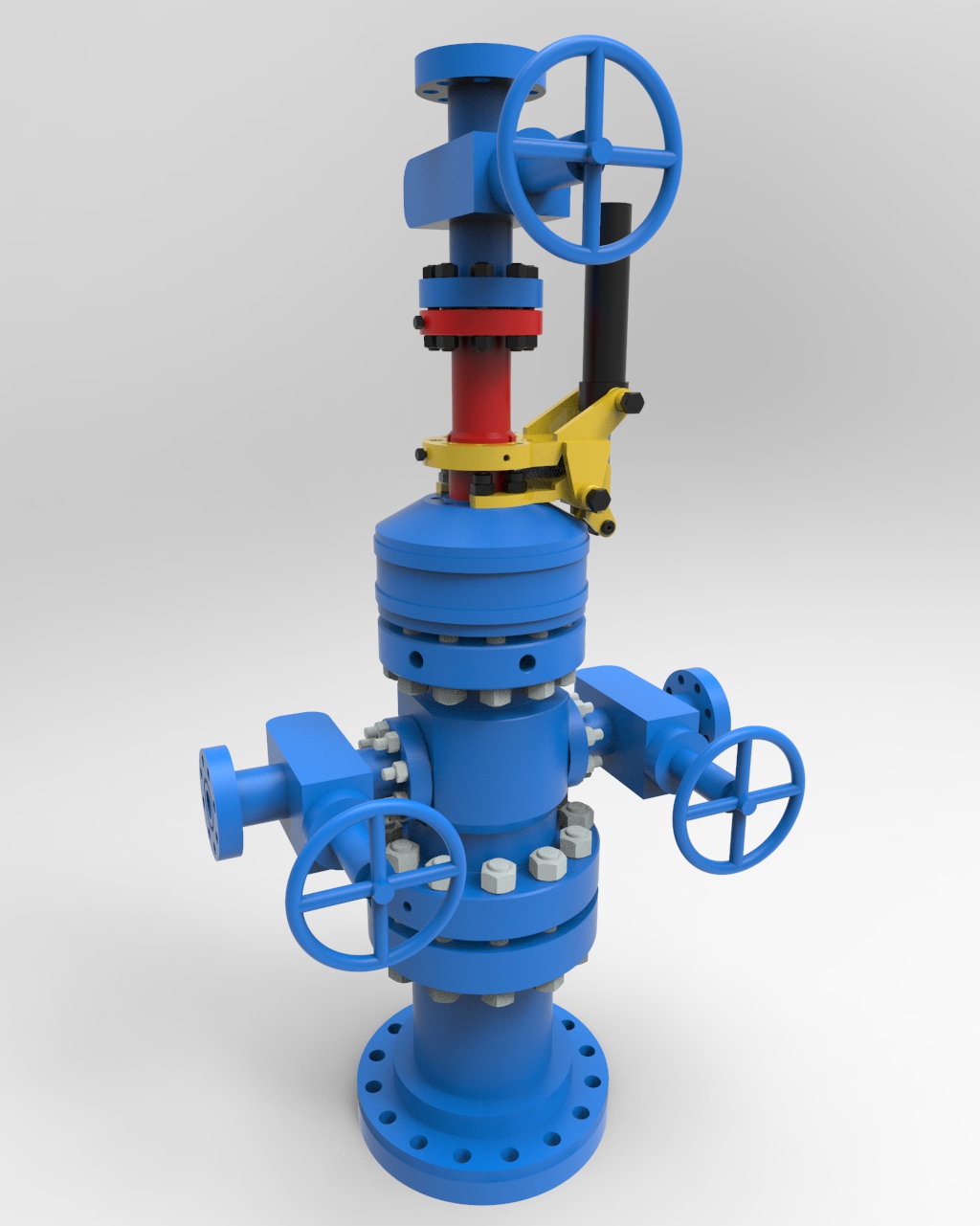

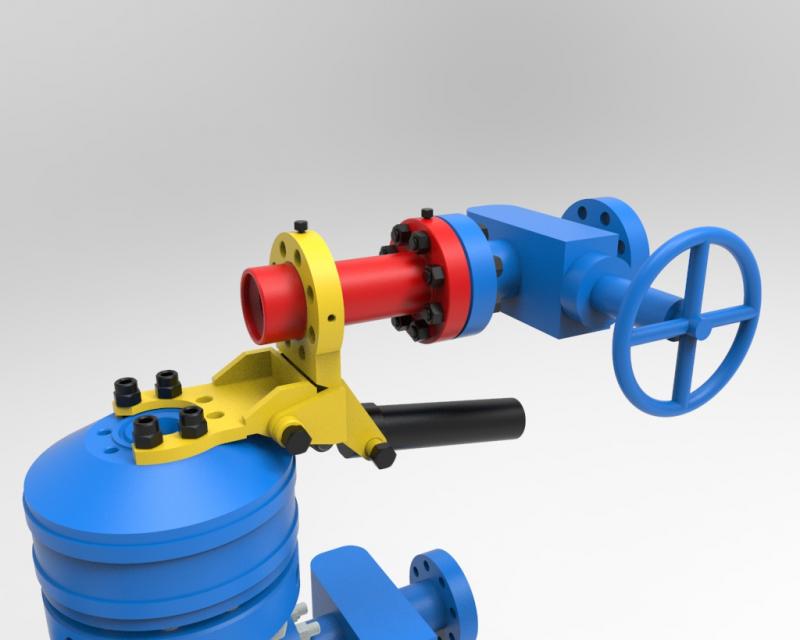

Натаскиватель предназначен для наведения задвижки на адаптер, на боковой фланец крестовины 65х21/35 с резьбовыми отверстиями так и на фланцы с гладкими отверстиями, во время работ по ликвидации открытых фонтанов на нефтяных и газовых скважинах.Климатическое исполнение - УХЛ по ГОСТ 15150-69 Натаскиватель предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, пластовые воды;
б) температура рабочей среды – от минус 40 до плюс 100 °С.
|
Параметр, размерность |
Величина |
|
Рабочее давление катушки, МПа |
35 |
|
Пробное давление катушки, МПа |
52 |
|
Условный проход катушки, мм |
65 |
|
Угол поворота шарнира, градусов не менее |
90 |
|
Присоединительные размеры натаскивателя: |
|
|
- типоразмер фланца на который монтируется натаскиватель
|
Фланец 65х21/35 по ГОСТ 289191 |
|
- присоединяемая задвижка при наведении |
Фланец 65х21/35 по ГОСТ 289191 |
|
Привод |
Гидравлический |
|
Характеристики гидроцилиндра |
|
|
- рабочее давление Ррг, МПа |
10 |
|
- пробное давление Рпрг, МПа |
13 |
|
- рабочий ход, мм |
212 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Присоединительные размеры штуцеров гидроцилиндра для подключения к маслостанции |
М27х15 |
|
Габаритные размеры, мм, не более: |
|
|
- длина с гидроцилиндром в открытом положении шарнира |
750 |
|
- высота с гидроцилиндром в закрытом положении шарнира |
700 |
|
- ширина |
340 |
|
Масса натаскивателя без задвижки, кг, не более |
120 |
Срок изготовления
| Срок поставки | 4 месяца |
