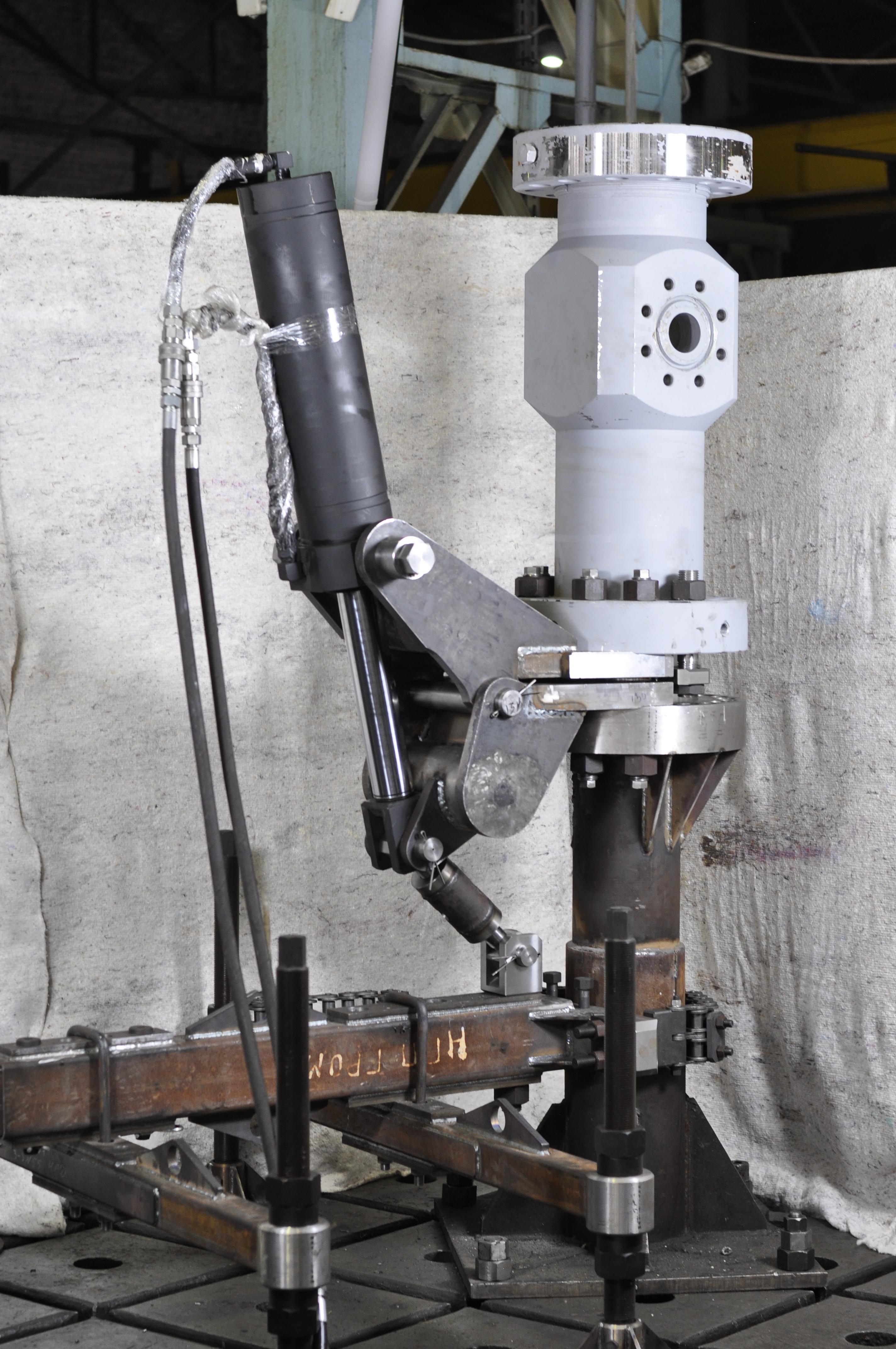

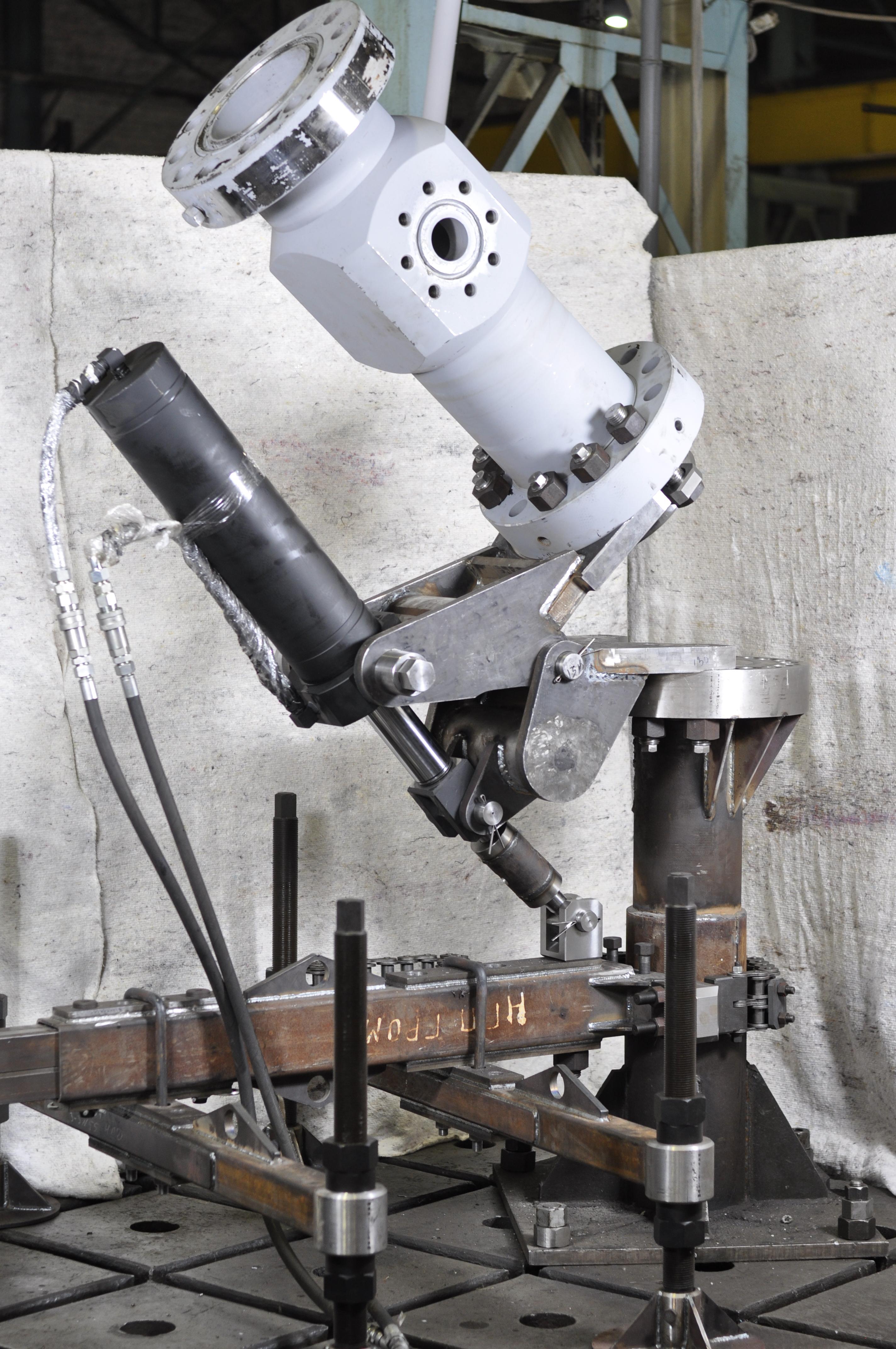

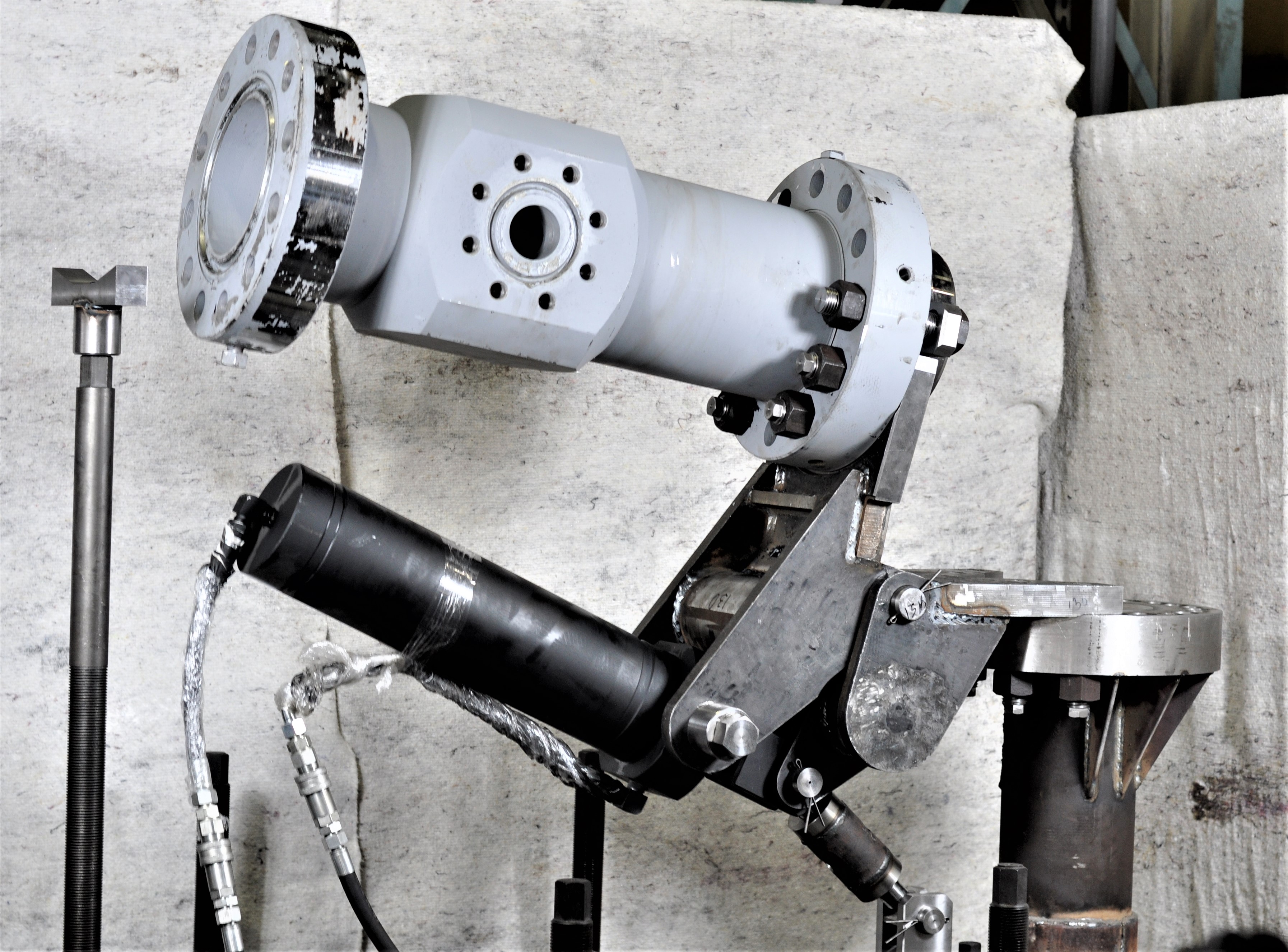

Натаскиватель шарнирный для наведения запорной компоновки на фланец крестовины НШГ-280х35 (131.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Натаскиватель предназначен для наведения (принудительной установки) запорной компоновки на устье скважины, при ликвидации открытых фонтанов на нефтяных и газовых скважинах.
Климатическое исполнение - УХЛ по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 40 до плюс 40 °С).
Натаскиватель предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.
б) температура рабочей среды – от минус 40 до плюс 100 °С.
|
Параметр, размерность |
Величина |
|
Рабочее давление, МПа |
35 |
|
Условный проход наводимого оборудования, мм |
280 |
|
Типоразмер фланца, на который устанавливается натаскиватель: |
Фланец 280х35 |
|
Типоразмер наводимой крестовины |
280х35-230х35 боковые отводы не менее 80х35 |
|
Типоразмер наводимого превентора |
230х35 |
|
Привод шарнира |
Гидравлический |
|
Характеристики гидроцилиндра |
|
|
- рабочее давление Ррг, МПа |
10 |
|
- пробное давление Рпрг, МПа |
15 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Присоединительные размеры штуцеров гидроцилиндра |
М27х1,5 |
|
Габаритные размеры шарнира без крестовины и запорной компоновки, мм, не более: |
|
|
- высота с гидроцилиндром |
1400 |
|

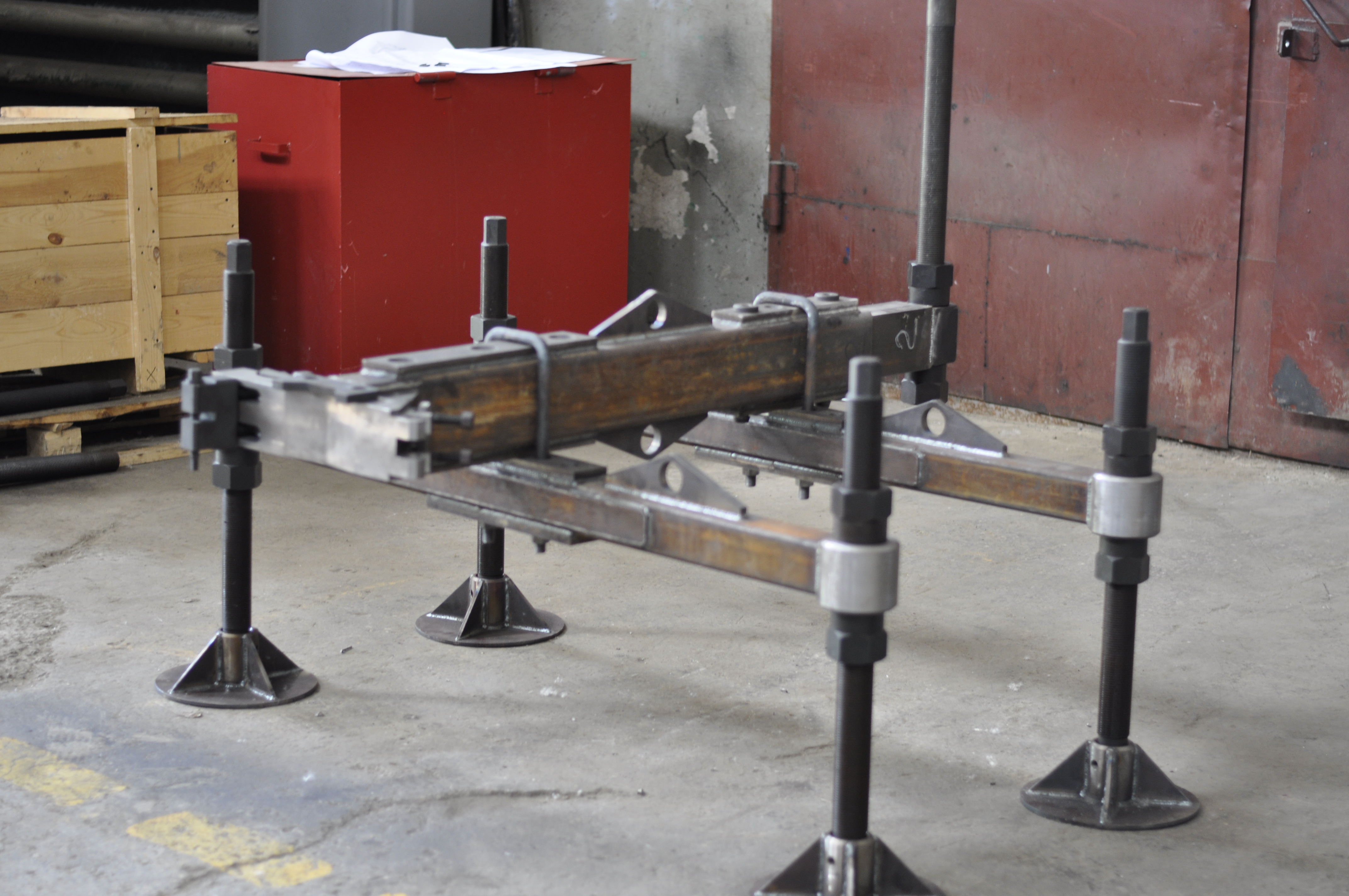

- длина с опорной рамой |
2200 |
|
- высота |
1100...1500 |
|
- ширина в рабочем положении |
1500 |
|
Масса наводимой компоновки (крестовина, превентор, задвижки), кг, не более |
3500 |
|
Масса без крестовины и запорной компоновки, кг, не более |
700 |
Срок изготовления
| Срок поставки | 4 месяца |
