Фланец колонный разъемный ФКР-194-245 (156.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

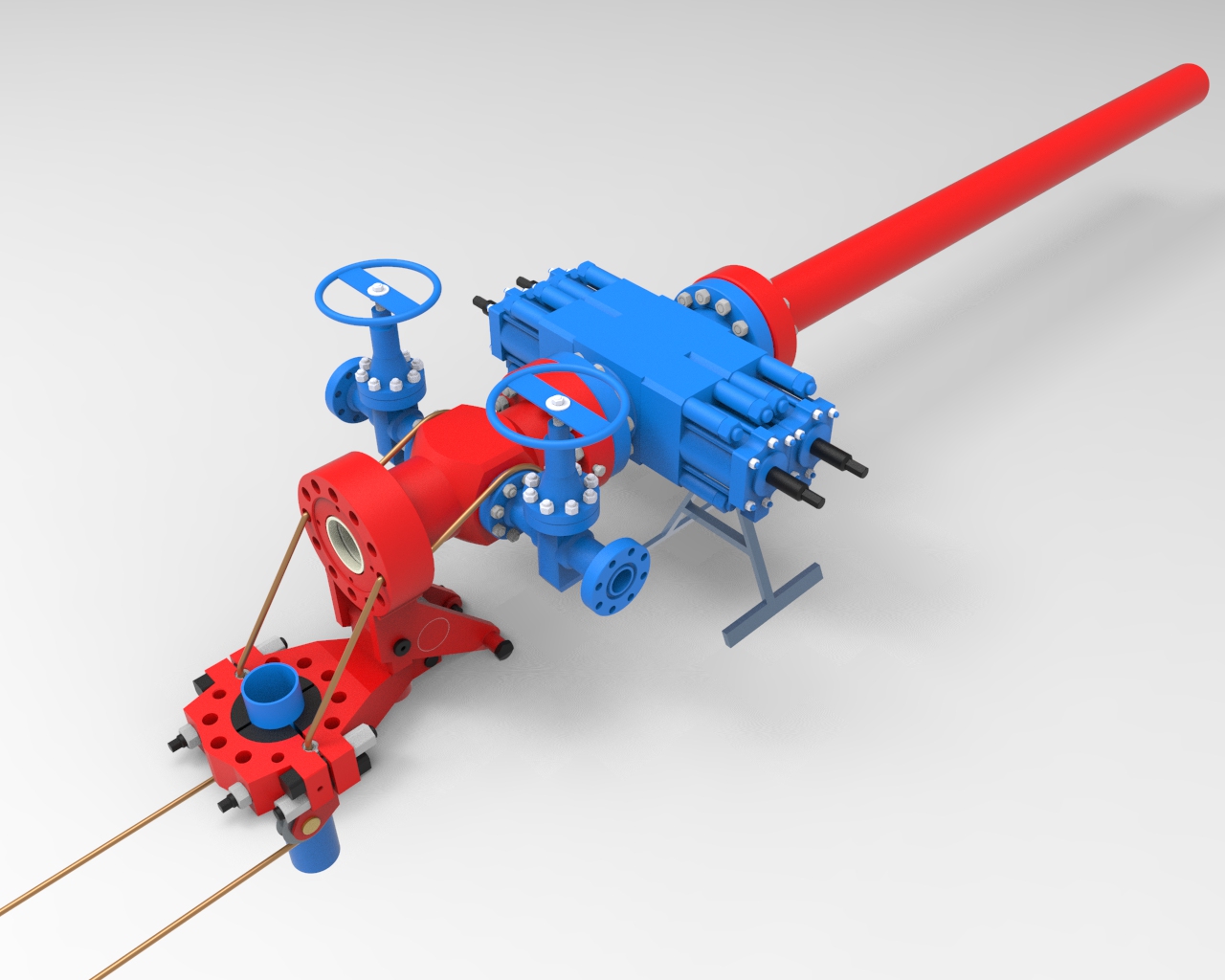

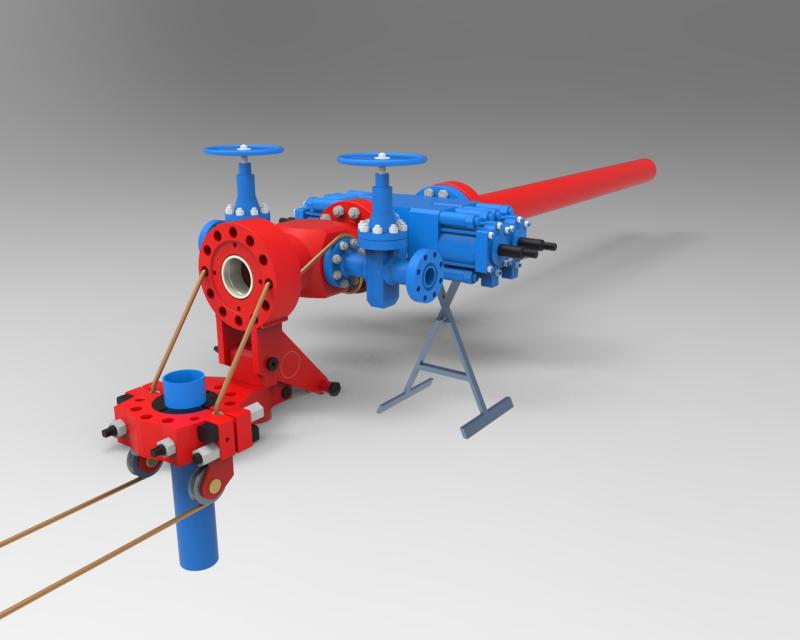

ФКР предназначен для наведения запорной компоновки на обсадные трубы 194, 219, 245 и на муфты обсадных трубы 178, 194, 219, 245, во время работ при ликвидации газовых и нефтяных фонтанов на скважинах.
Климатическое исполнение – УХЛ1 по ГОСТ 15150.
Рабочая среда – газ, нефть, газоконденсат, промывочные жидкости, пластовые воды.
|
Наименование параметра |
Значения параметра |
|
Устьевое давление, МПа, не более |
35 |
|
Диаметр обсадных труб на который устанавливается ФКР |
Ø194, Ø219 и Ø245 |
|
Диаметр муфт обсадных труб, под который устанавливается ФКР |
Ø194, Ø216, Ø245, Ø270 |
|
Привод наведения |
тросовой |
|
Присоединительный размеры |
|
|
-низ, диаметры сухарей для ФКР, мм |
178, 194, 219, 245 |
|
- верхний фланец нажимной крестовины для присоединения запорной компоновки |
Фланец 230х35 по ГОСТ 28919-91 |
|
- боковой отвод крестовины |
Фланец 80х35 по ГОСТ 28919‑91 |
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
1300 700 650 |
|
Масса, кг, не более |
1350 |
