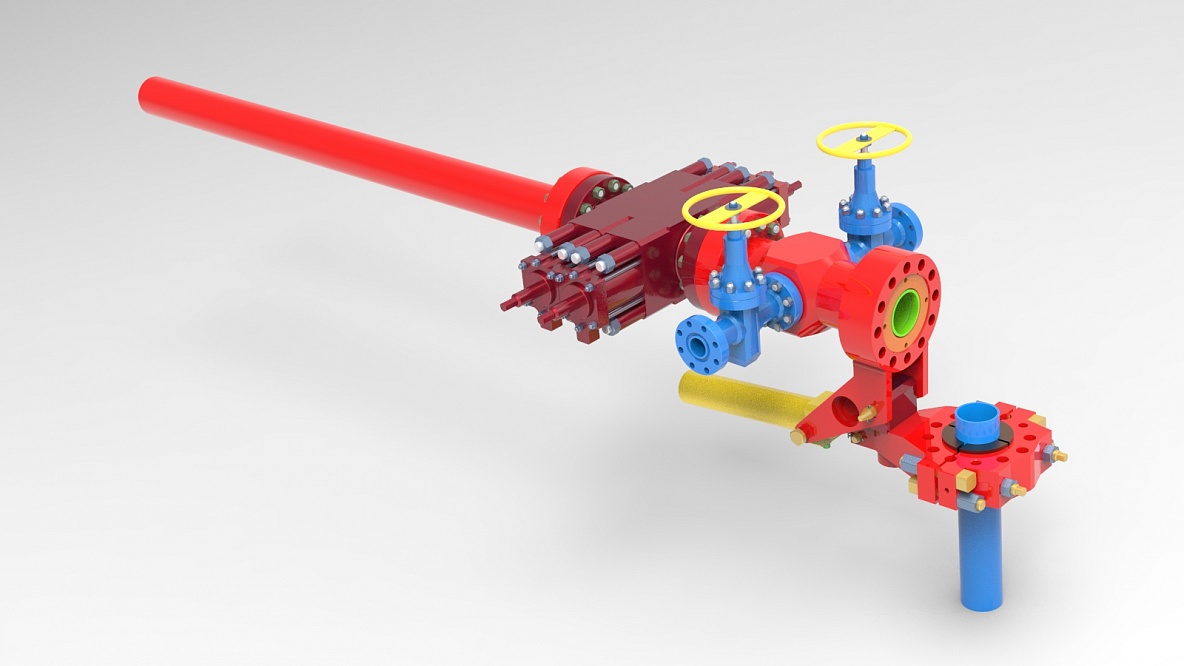

Натаскиватель шарнирный для наведения запорной компоновки на обсадные трубы 140-178 НШОТ-140-178 (064.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

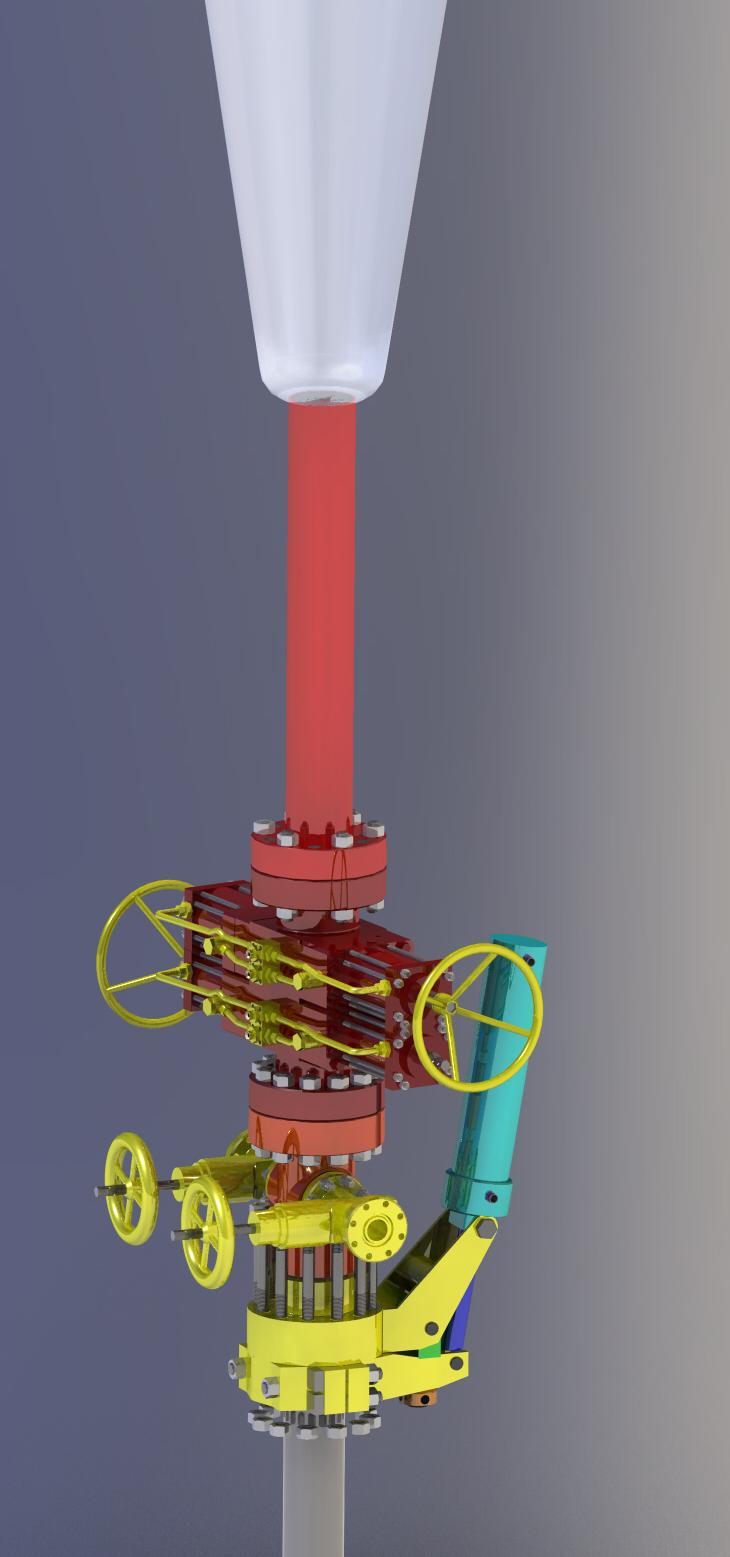

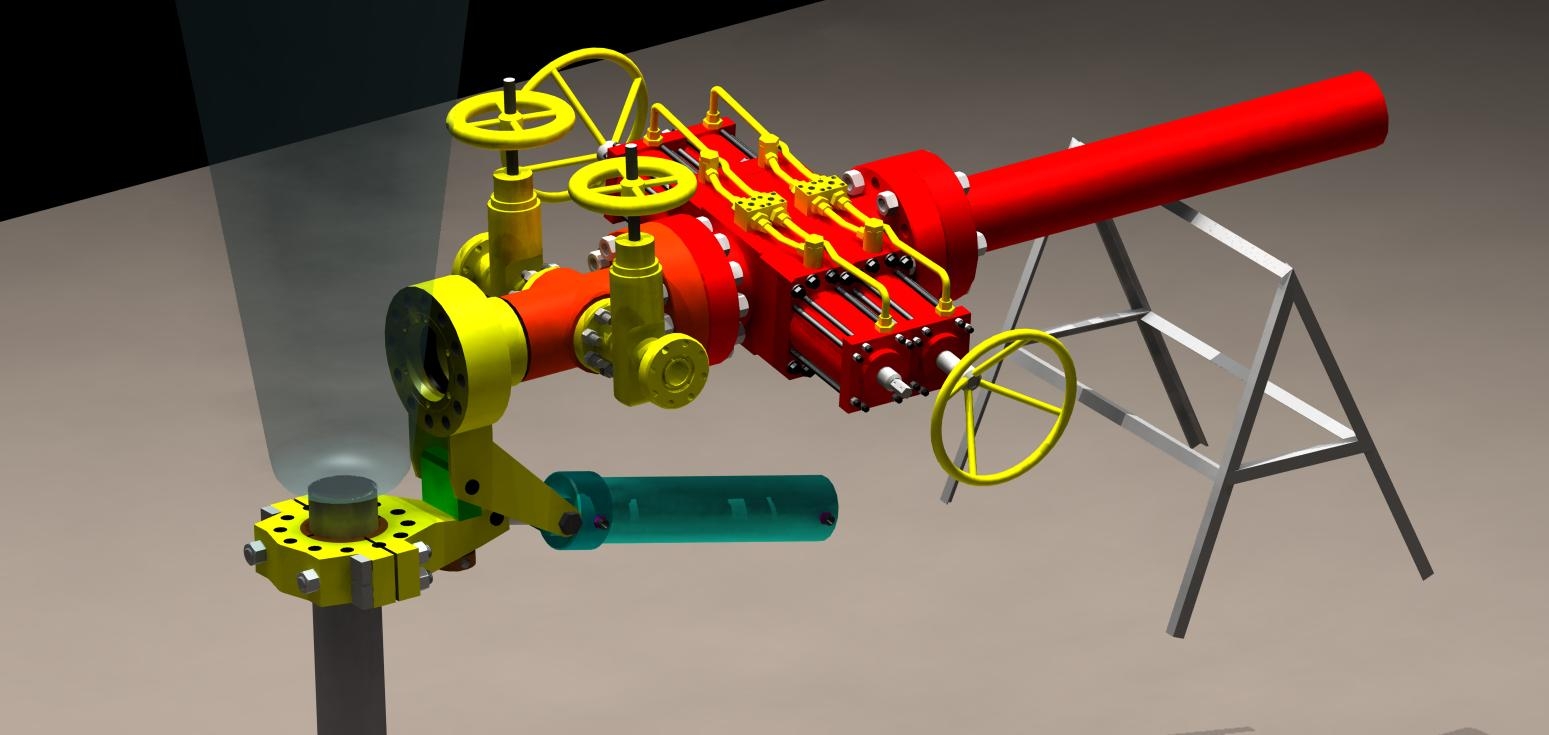

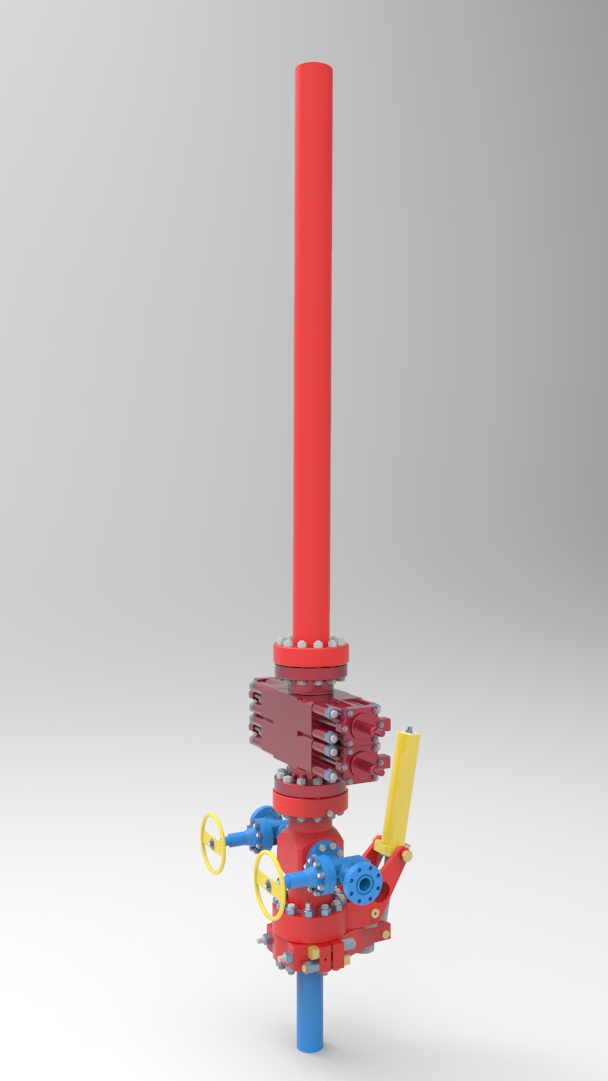

Натаскиватель предназначен для создания фланцевой базы на осадной трубе и наведение запорной компоновки на колонну обсадных труб, во время работ по ликвидации открытых нефтяных и газовых фонтанов на скважинах.
Климатическое исполнение – УХЛ1 по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 40 до плюс 40 °С).
Натаскиватель предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.
Б) температура рабочей среды – от минус 40 до плюс 100 °С.
| Параметр, размерность | Величина |
| Условный диаметр обсадных труб по ГОСТ 632-80, на которые наводится натаскиватель, мм | Ø140, Ø146, Ø168, Ø178 |
|
Рабочее давление Рр, Мпа |
35 |
| Пробное давление, Рпр=1,25*Рр, Мпа (соответствует испытательному гидравлическому давлению труб обсадных ГОСТ 632-80) |
45 |
|
Присоединительные размеры: |
|
|
- низ, переменные размеры на обсадную трубу |
Ø140, Ø146, Ø168, Ø178 |
|
- верх, для установки запорного устройства |
Фланец 180х35 ГОСТ 28919 91 |
|
Привод шарнира |
Гидравлический |
|
Характеристики гидроцилиндра |
|
|
- рабочее давление Ррг, Мпа |
10 |
|
- пробное давление Рпрг, Мпа |
13 |
|
- рабочий ход, мм |
350 |
|
- развиваемое усилие на выдвижение штока при рабочем давлении гидросистемы Рр=10 Мпа, кН (тс) |
95 (9,5) |
|
- заправочный объём, без учёта гидравлических рукавов, дм3 |
3,1 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Присоединительные размеры штуцеров гидроцилиндра |
М27х1,5 |
|
Габаритные размеры, мм, не более: |
|
|
- высота с гидроцилиндром в закрытом положении |
920 |
|
- длина с гидроцилиндром в открытом положении |
1285 |
|
- ширина |
485 |
|
Масса, кг, не более |
620 |
Срок изготовления
| Срок поставки | 5 месяцев |
