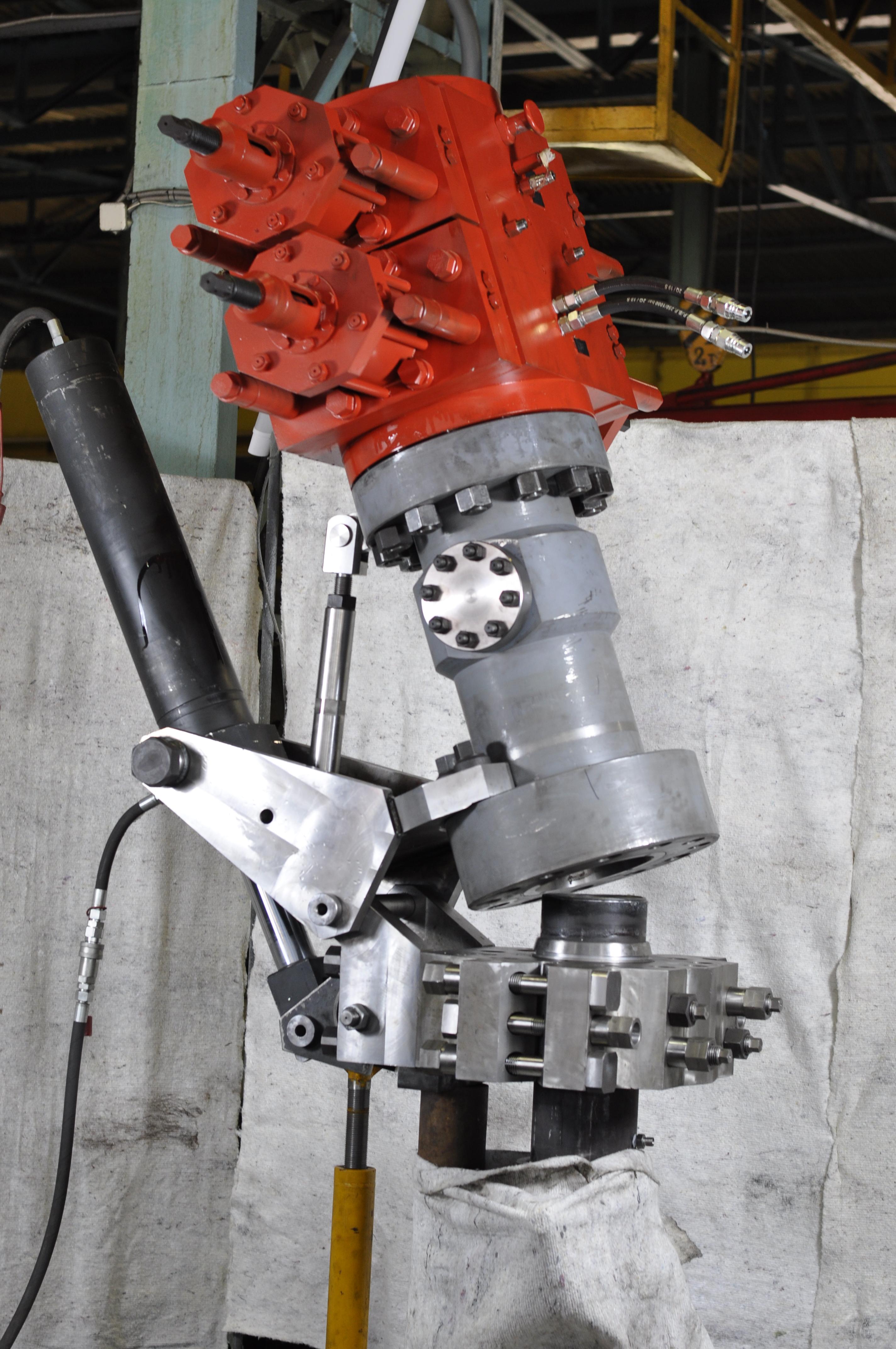

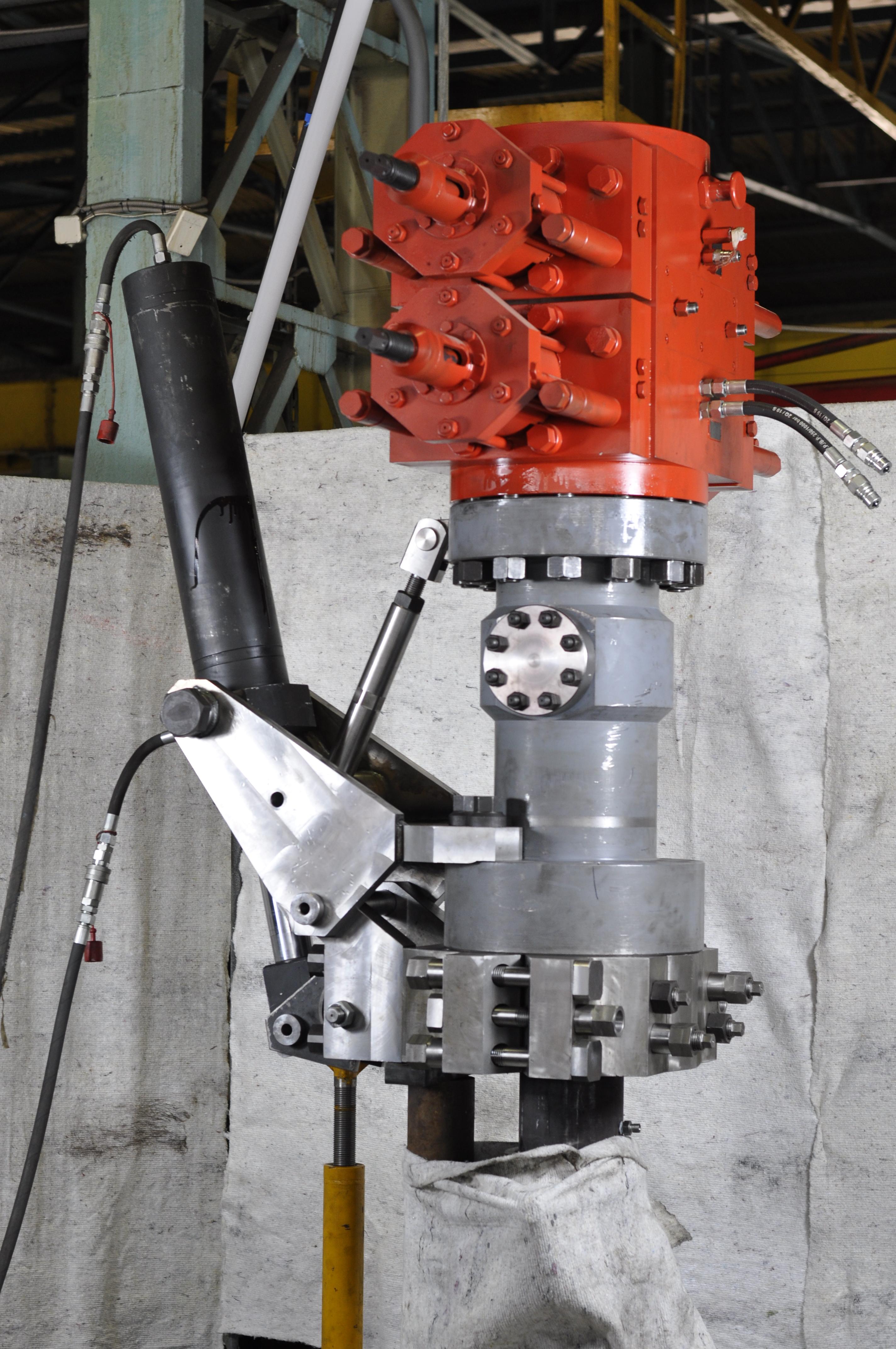

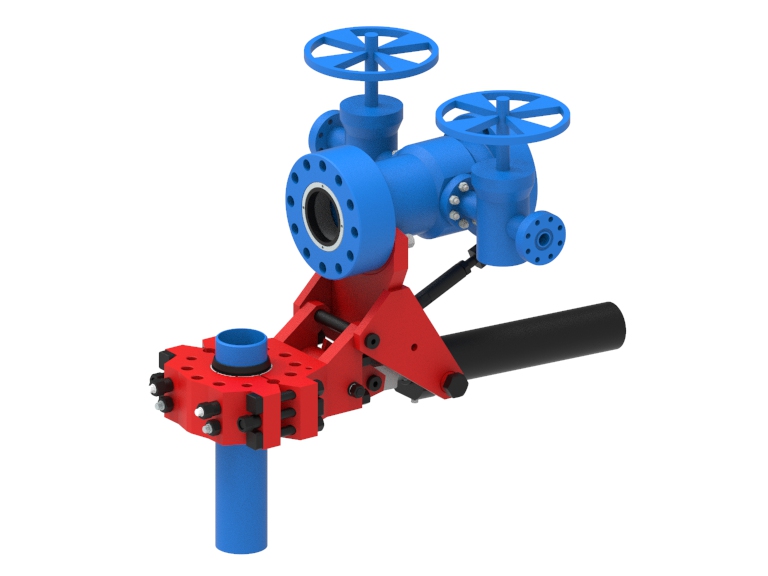

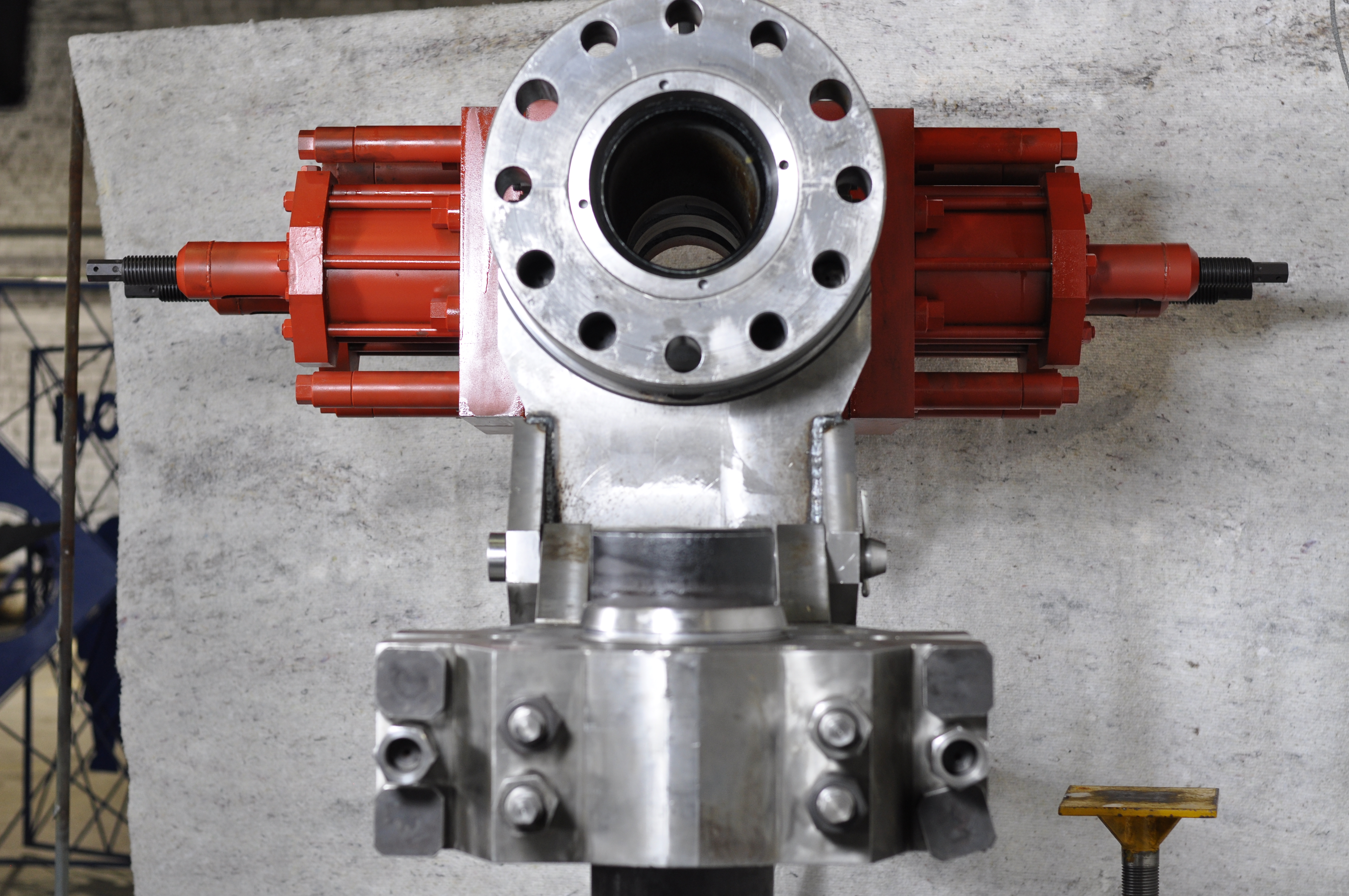

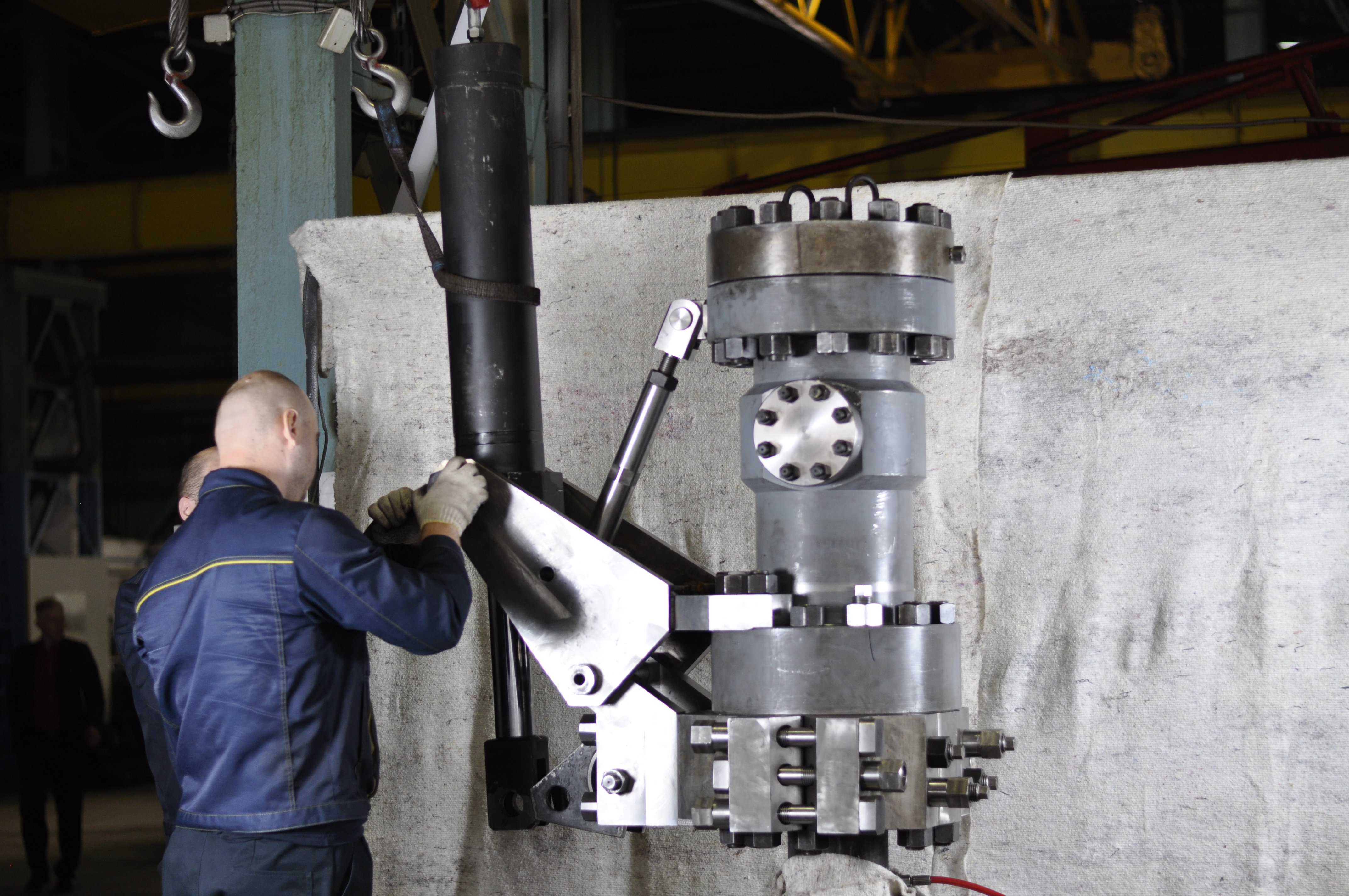

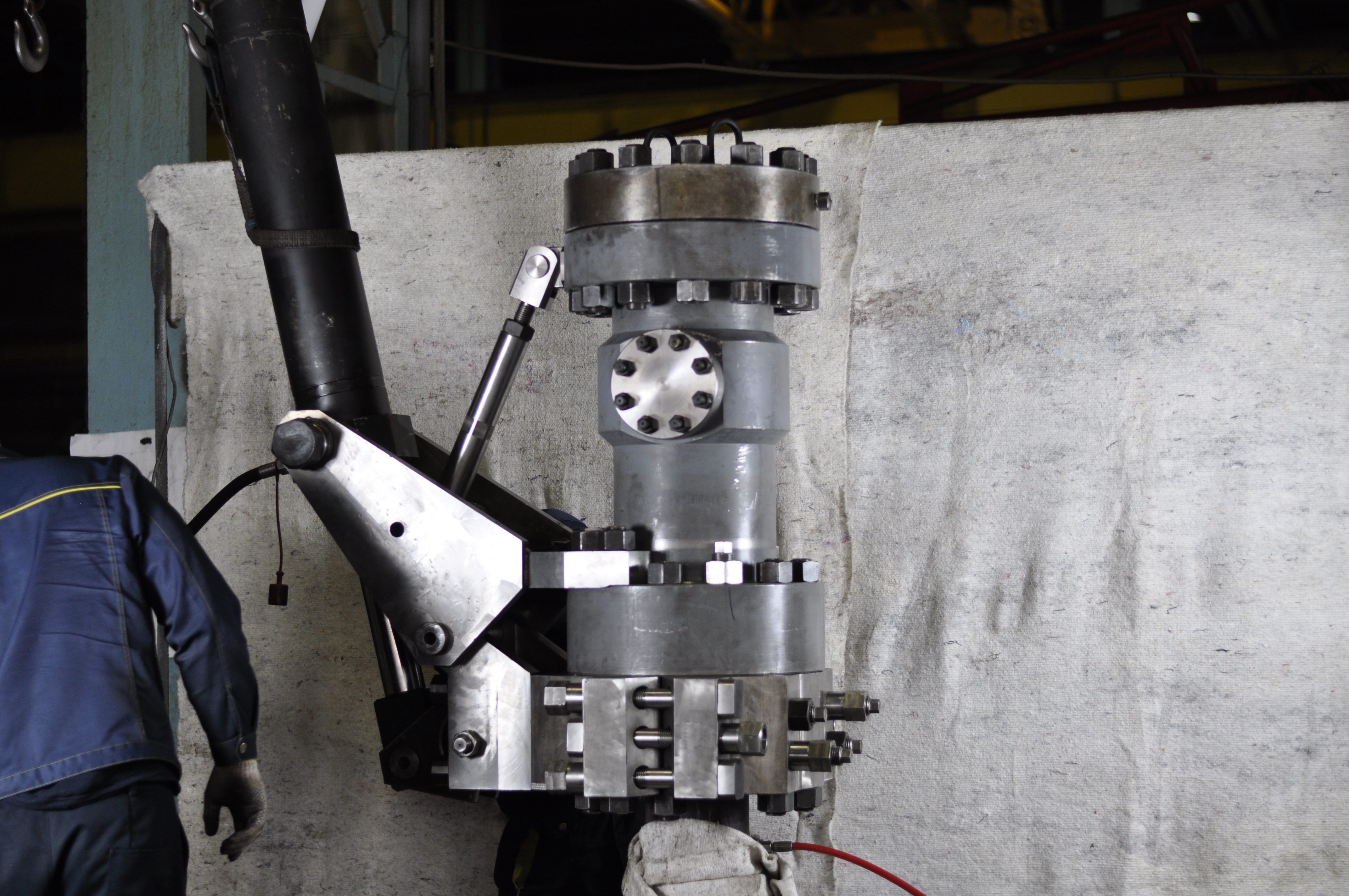

Шарнирный Натаскиватель для наведения запорной компоновки на обсадные трубы Ø168, Ø178 И Ø194 НШОТ-168-194х70 (154.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Шарнирный натаскиватель для наведения запорной компоновки на обсадные трубы Ø168, Ø178 и Ø194 типа НШОТ,предназначен для создания фланцевой базы на обсадных трубах и наведения запорного оборудования на колонну обсадных труб при ликвидации газовых и нефтяных фонтанов на скважинах.
Климатическое исполнение – УХЛ1 по ГОСТ 15150.
Рабочая среда – газ, нефть, газоконденсат, промывочные жидкости, пластовые воды.
|
Наименование параметра |
Значения параметра |
|
Рабочее давление наводимого оборудования, МПа |
70 |
|
Устьевое давление, МПа, не более |
70 |
|
Диаметр охватываемых обсадных труб по ГОСТ 632-80, мм |
Ø168, Ø178 и Ø194 |
|
Привод шарнира |
гидравлический |
|
Угол поворота шарнира, не менее |
90о |
|
Максимальная грузоподъемность, т |
3 |
|
Характеристики гидроцилиндра - рабочее давление, МПа - максимальное допускаемое рабочее давление, МПа - рабочий ход, мм |
10 14 500 |
|
Присоединительные размеры штуцеров для подключения маслостанции к гидроцилиндру |
М27х1.5 |
|
Габаритные размеры, мм, не более: - высота с гидроцилиндром в закрытом положении шарнира - длина с гидроцилиндром в открытом положении шарнира - ширина |
1600 1100 620 |
|
Масса, кг, не более |
1250 |
Срок изготовления
| Срок поставки | 5 месяцев |
