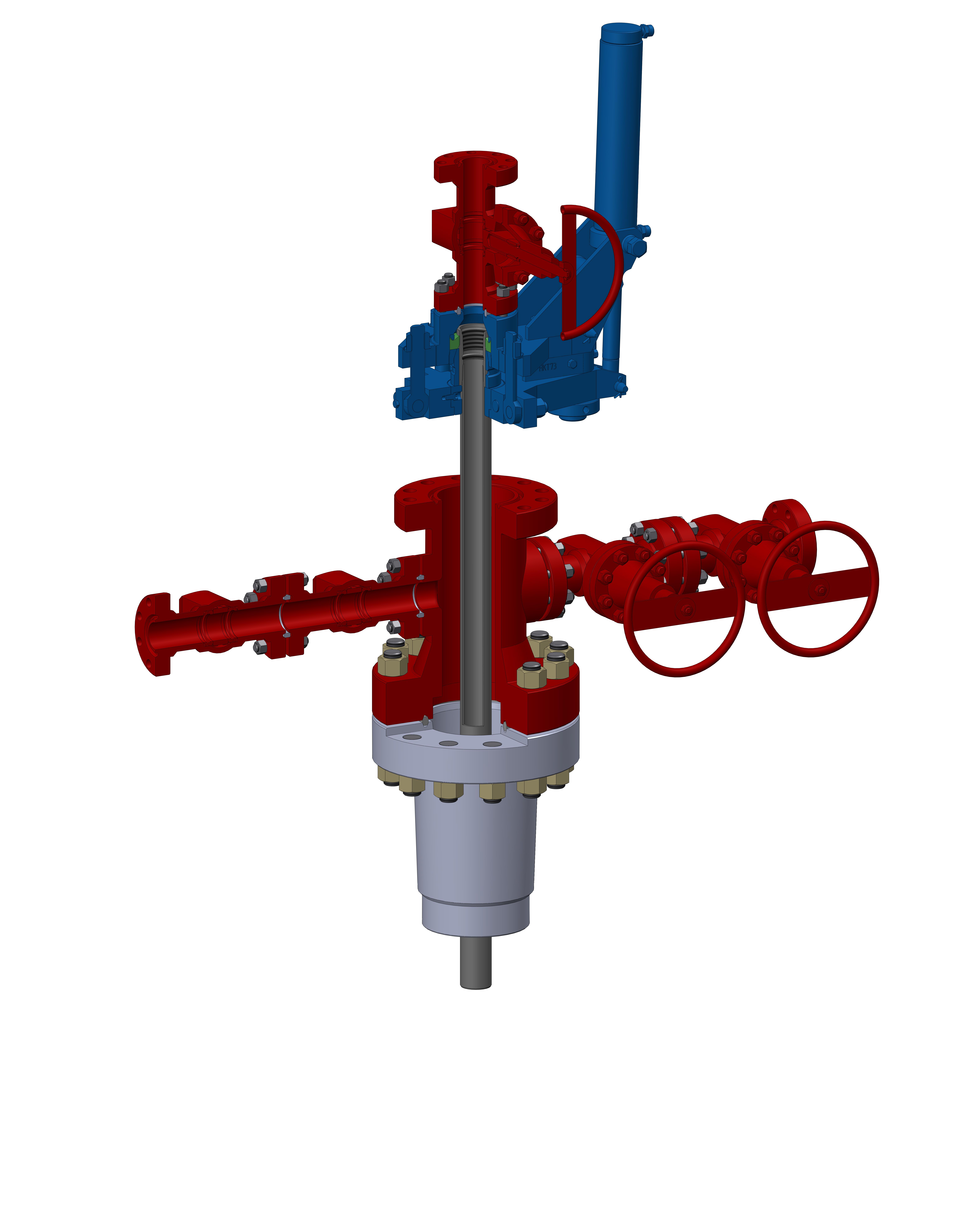

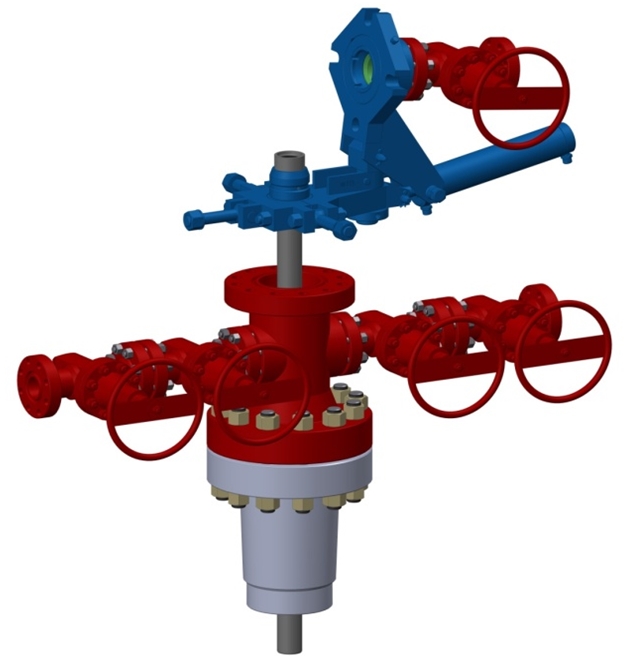

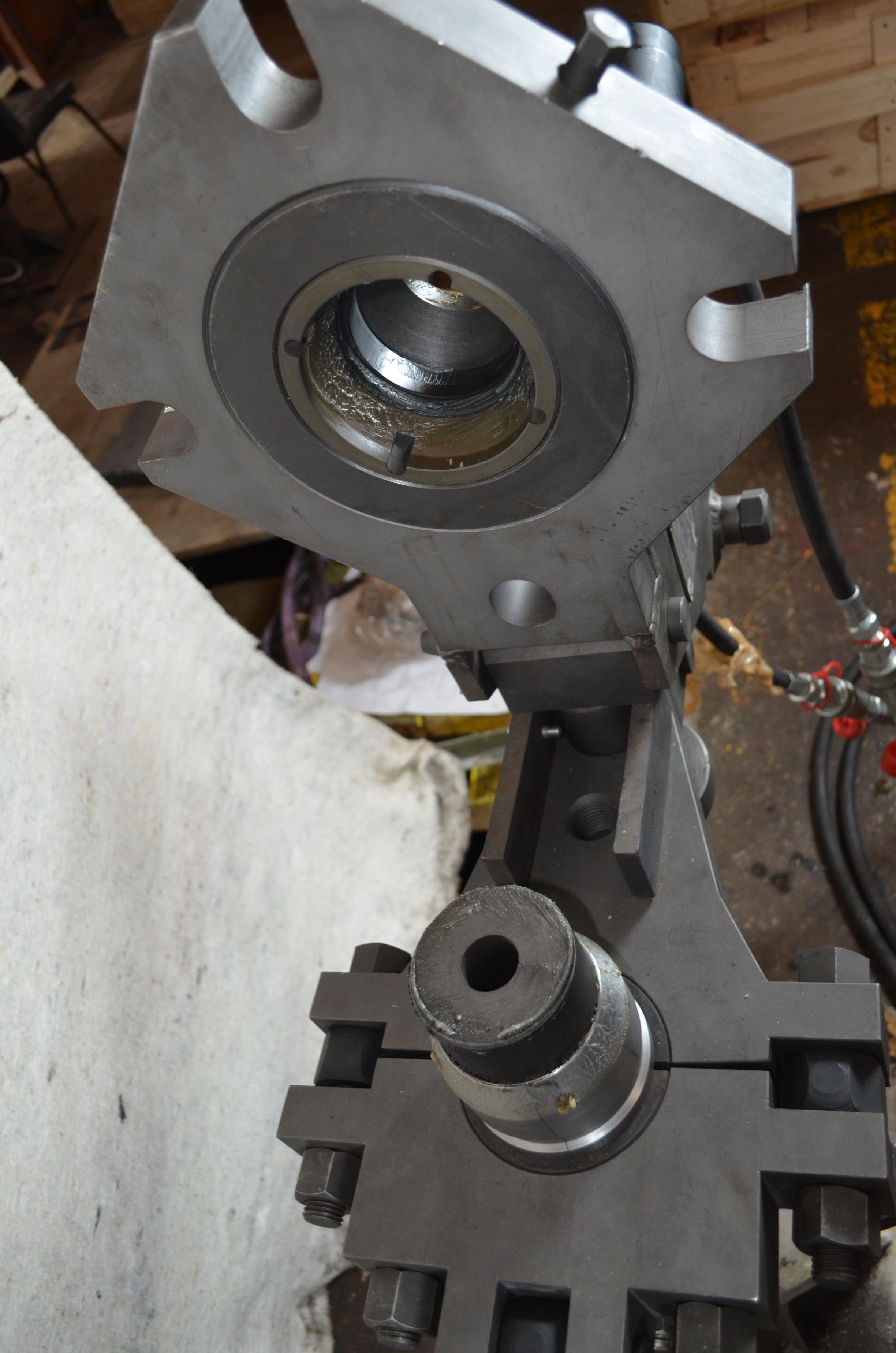

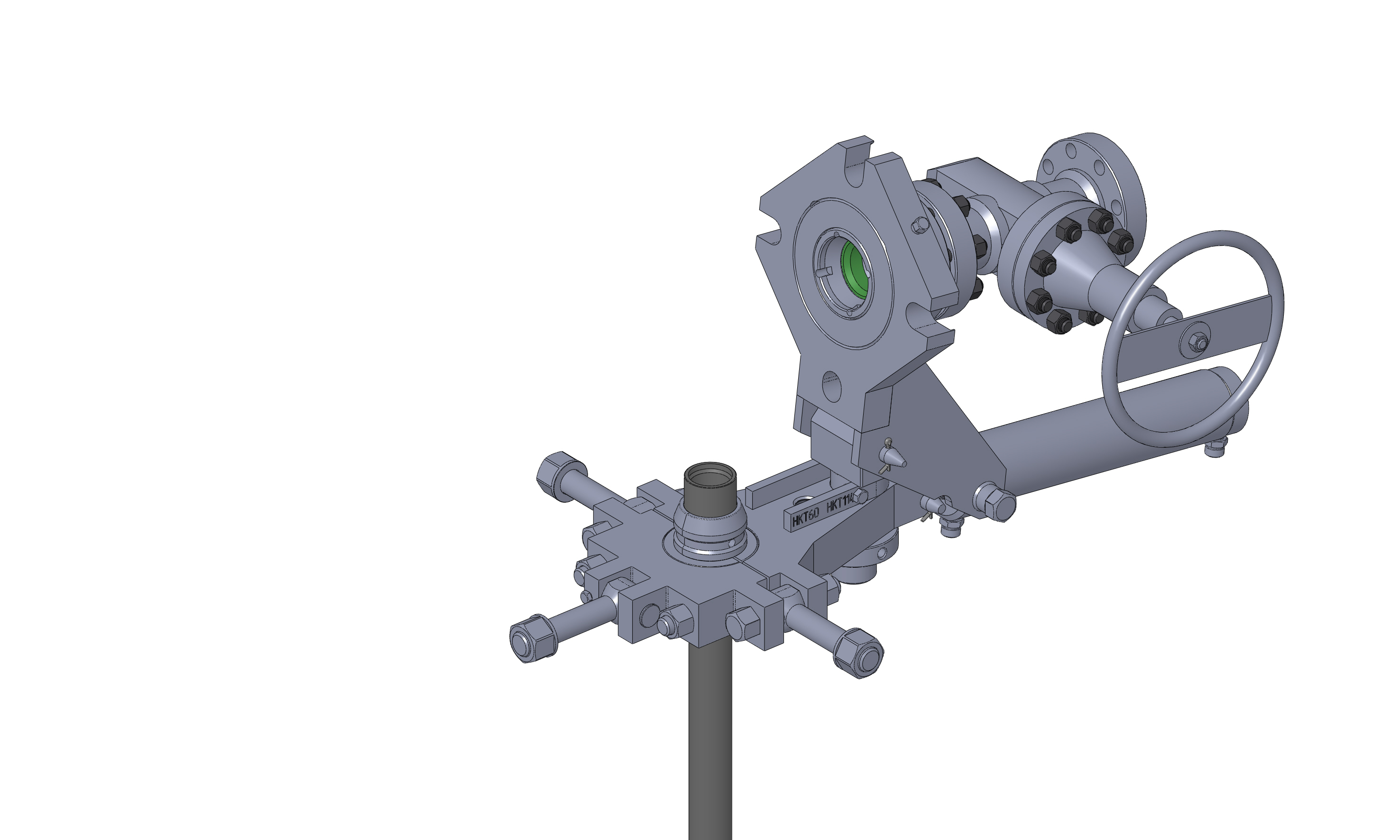

Шарнирный натаскиватель для наведения задвижки на НКТ 60-114 (Рраб=35 МПа) НШНКТ-60-114 (007.00.000)

1

Размеры НКТ, на которые выполняется наведение, мм

Гладкие НКТ 60, НКТ 73, НКТ 89, НКТ 114

2

Рабочее давление натаскивателя Рр (давление скважинной среды), МПа, при упоре в торец муфты НКТ

35

3

Рабочее давление натаскивателя Рр (давление скважинной среды), МПа, при закреплении на трубе без муфты

14

4

Пробное давление натаскивателя, Рпр=1,5*Рр, МПа

52,5

5

Привод

гидравлический

6

Рабочее давление гидроцилиндра Ррг, не более, МПа

10

5

Пробное давление гидроцилиндра Рпрг=1,5*Ррг, МПа

15

7

Скважинная среда

Буровые растворы, нефть, газ, газоконденсат, пластовые воды, растворы хлористого натрия и хлористого кальция или их смеси

8

Конструктивное исполнение

Сборно-разборное, для ручного монтажа на устье скважины

9

Угол поворота шарнира, не менее

90˚

10

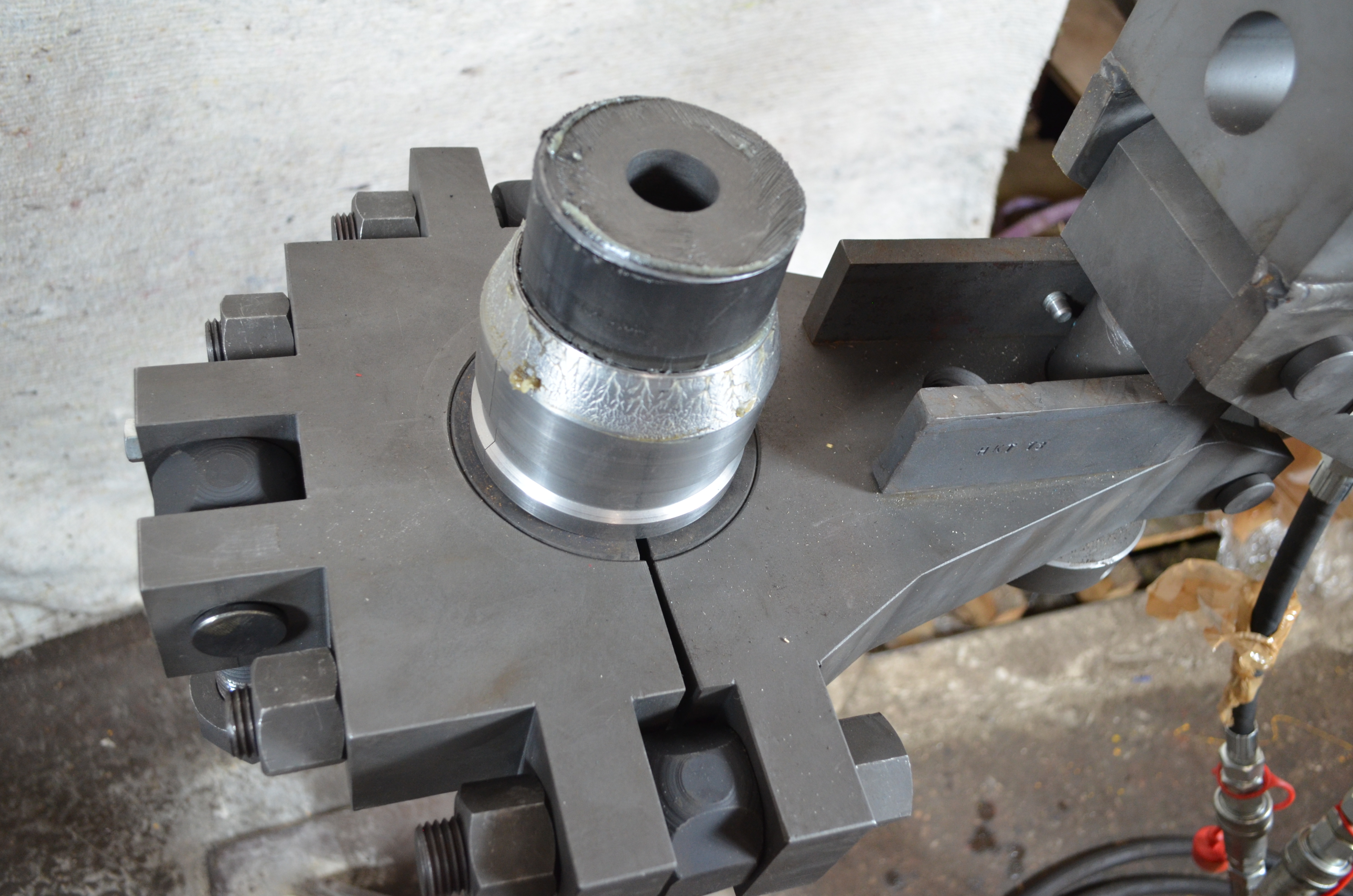

Крепление на НКТ с муфтой

Для гладких НКТ 60, 73, 89 - двумя сухарями, с упором сухарей в нижний торец муфты НКТ

Для гладкой НКТ 114 - без сухарей, с упором в нижний торец муфты НКТ

11

Крепление на НКТ без муфты

Двумя сухарями, только для гладких НКТ 60, 73, 89

12

Герметизация на НКТ без муфты

Двумя сухарями, только для гладких НКТ 73, 89

13

Длина трубы под муфтой НКТ, необходимая для установки натаскивателя, мм, не более

75 (для гладких НКТ 60, 73, 89)

25 (для гладкой НКТ 114)

14

Наводимые фланец с манжетой

Сменные для каждого размера НКТ

15

Регулирование высоты расположения верхней плиты

Сменным жёстким упором

16

Присоединительные размеры сменных фланцев под задвижку

Для гладкой НКТ 60

Фланец 65х35ф ГОСТ 28919-91

(63х35 РД 26-16-40-89)

Для гладкой НКТ 73

Фланец 65х35ф ГОСТ 28919-91

(63х35 РД 26-16-40-89)

Для гладкой НКТ 89

Фланец 80х21, 80х35 ГОСТ 28919-91

Для гладкой НКТ 114

Фланец 100х21, 100х35 ГОСТ 28919-91

17

Габаритные размеры в закрытом состоянии, Д х Ш х В, мм

670х370х930

18

Габаритные размеры в открытом состоянии, Д х Ш х В, мм

1300х700х680

19

Масса в сборе без учёта массы задвижки, кг, не более

147 (для наведения на гладкую НКТ 60 с муфтой)

152 (для наведения на гладкую НКТ 73 с муфтой )

170 (для наведения на гладкую НКТ 89 с муфтой)

177 (для наведения на гладкую НКТ 114 с муфтой)

20

Вес комплекта брутто, кг (в упаковке)

370
