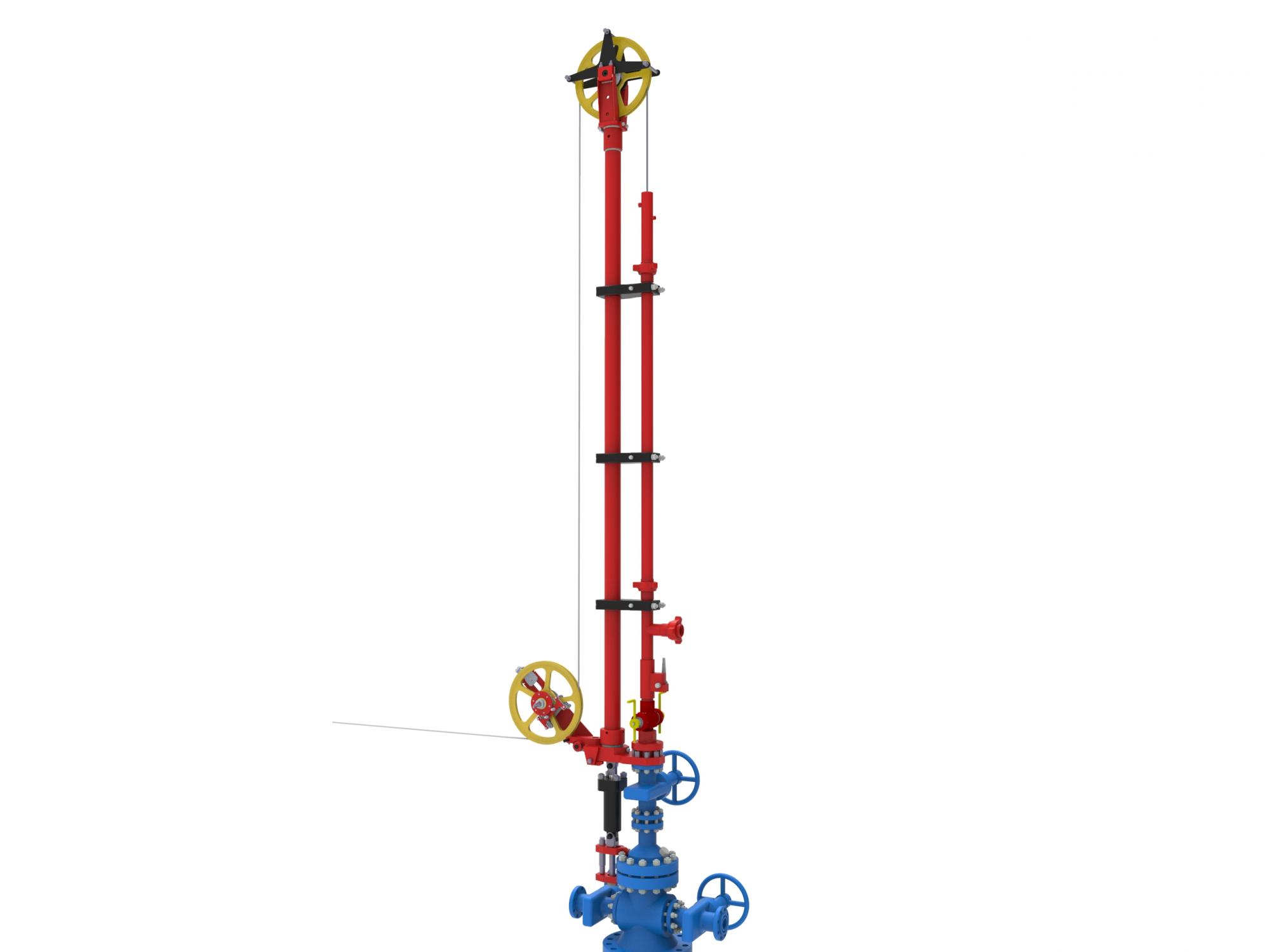

Мачта для геофизических работ -Свабирования (190.00.000)
Мачта для геофизических и горных работ (МГГ) предназначена для направления геофизического кабеля и восприятия нагрузок от него, при выполнении геофизических работ (свабирования) на геофизическом кабеле в скважинах на нефть и газ глубиной до 3000м без привлечения бригад КРС; герметизации устья при спуске и подъёме прибора на геофизическом кабеле; размещения прибора в приёмной камере; обеспечения безопасного монтажа прибора; защиты недр и окружающей среды; в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
1. Мачта для геофизических и горных работ (МГГ) предназначена для направления геофизического кабеля и восприятия нагрузок от него, при выполнении геофизических работ (свабирования) на геофизическом кабеле в скважинах на нефть и газ глубиной до 3000м без привлечения бригад КРС; герметизации устья при спуске и подъёме прибора на геофизическом кабеле; размещения прибора в приёмной камере; обеспечения безопасного монтажа прибора; защиты недр и окружающей среды; в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.
2. Климатическое исполнение - УХЛ по ГОСТ 15150-69
3. МГГ предназначена для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, пластовые воды;
б) температура рабочей среды – до плюс 120 °С.
|
Параметр, размерность |
Величина |
|
Длина приёмной камеры, м, не более |
2 |
|
Фактический проход приёмной камеры, мм, не менее |
62 |
|
Рабочее давление Рр рабочей среды, МПа, не более |
21 |
|
Присоединительные размеры к устью скважины |
Флан 65х21ф ГОСТ 28919-91 |
|
Диаметр блок-балансов по ручью, более |
480 (L-1500мм) |
|
Диаметр кабеля, мм |
10.2мм |
|
Допускаемое усилие на кабеле, кН (кгс) |
60(6000) |
|
Допускаемая вертикальная рабочая нагрузка на мачту, кН(кгс), не более |
120(12000) |
|
Привод подъема и опускания мачты |
Гидравлический |
|
Рабочее давление гидропривода, МПа, не более |
30 |
|
Пробное давление гидропривода, МПа, не более |
38 |
|
Рабочая жидкость гидропривода |
ВМГЗ ТУ 38.10479-86 или аналог |
|
Габаритные размеры, мм, не более: |
|
|
- высота с гидроцилиндром в вертикальном положении мачты |
5400 |
|
- длина с гидроцилиндром в вертикальном положении |
1250 |
|
- ширина |
400 |
|
Масса, кг, не более |
380 |
Срок изготовления
| Срок поставки | 4 месяца |
