Траверса разборная (141.00.000)

Изделие предназначено для защиты талевой системы крана от воздействия струи, фонтанирующей скважины при наведении или снятии запорной компоновки для ликвидации открытых нефтяных и газовых фонтанов.

Область применения – ликвидация аварий при строительстве и ремонте скважин, в условиях умеренных и холодных макроклиматических районов по ГОСТ 16350-80.

Категория размещения – по ГОСТ 15150 – 69, исполнение УХЛ.

Изготовитель имеет право вносить изменения в конструкцию изделия, не ухудшающие его тех. характеристики

№ п/п	Параметры, тех. характеристики	Значение
1	Грузоподъемность, т.	10
2	Габаритные размеры, мм. - высота -ширина -длина	730 1180 7000
3	Масса, кг.	850

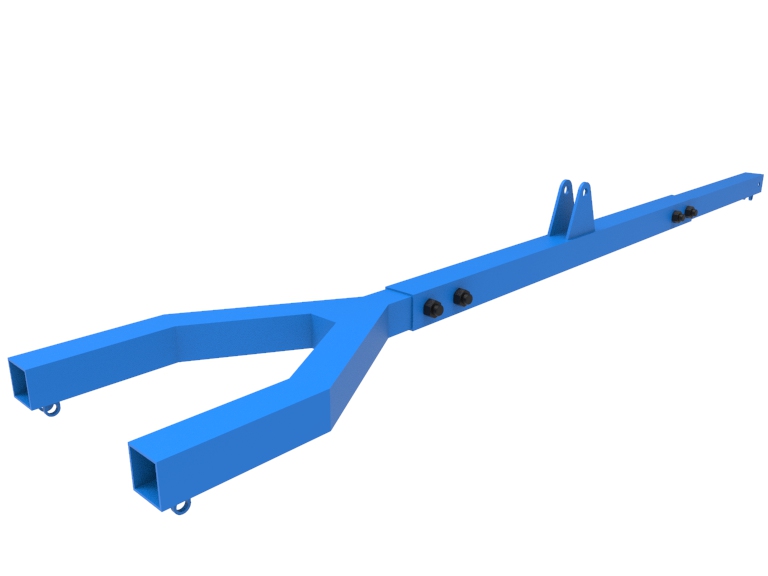

Траверса представляет собой сборную конструкцию, состоящую: центральной части, балки и вилки, скрепляемых вместе четырьмя шпильками и восемью гайками (резьбой М36). Она имеет центральные и концевые оси, центральная ось предназначена для захвата крюка блока талевой системы крана, а концевая оси балки для стропового крепления траверсы к мачте крана КП и концевые оси вилки для стропового крепления траверсы и запорной компоновки.

Порядок работы: Траверса, через концевую ось балки при помощи троса Ø 16-19 мм, крепится к мачте крана КП. Крюка блок талевой системы крана захватывают за центральную ось траверсы. К осям вилки на другом конце траверсы, крепятся два стропа одинаковой длины, на которых подвешивают запорную компоновку. Талевой системой крана управляют движением «вверх» и «вниз».
