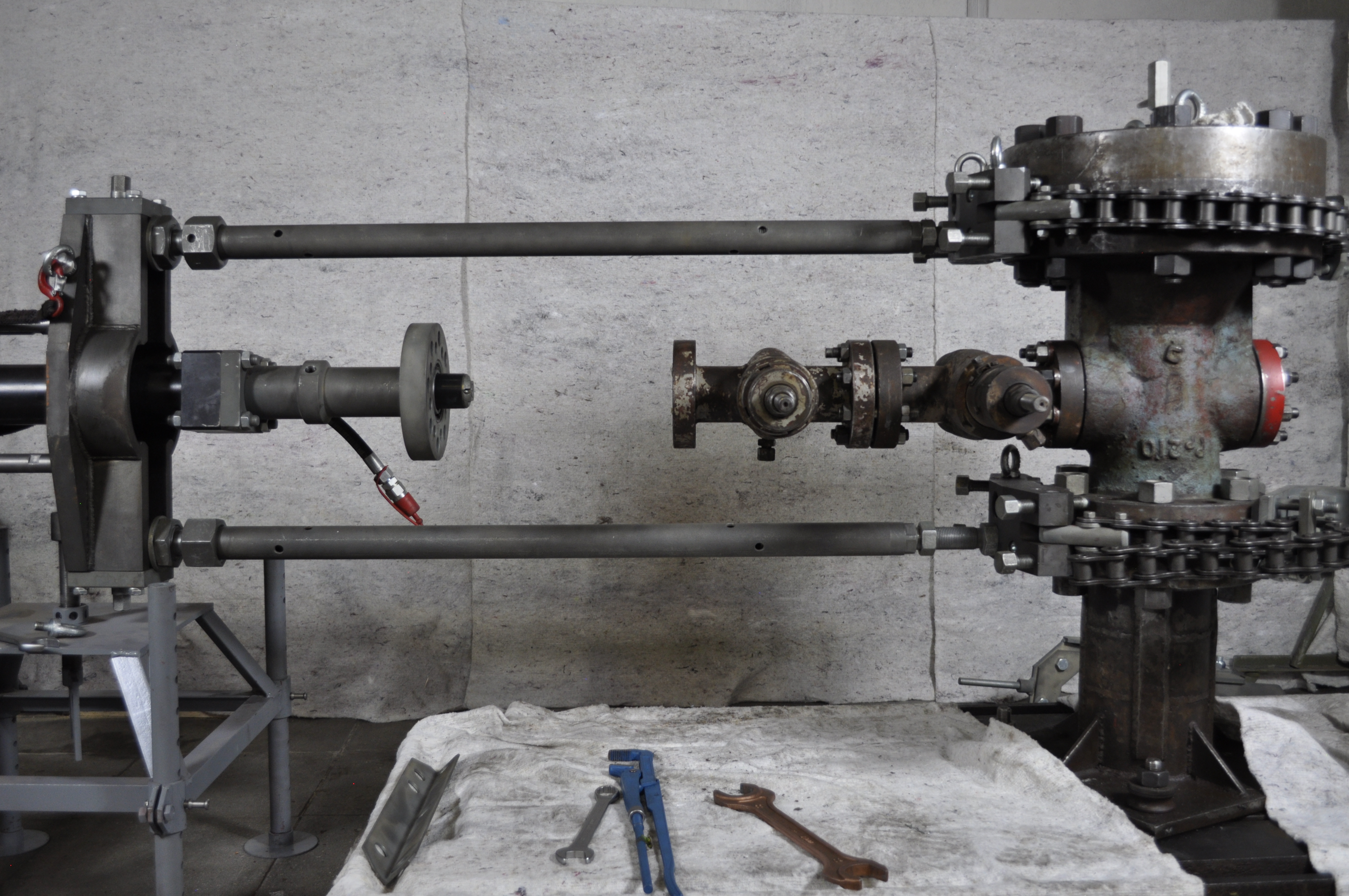

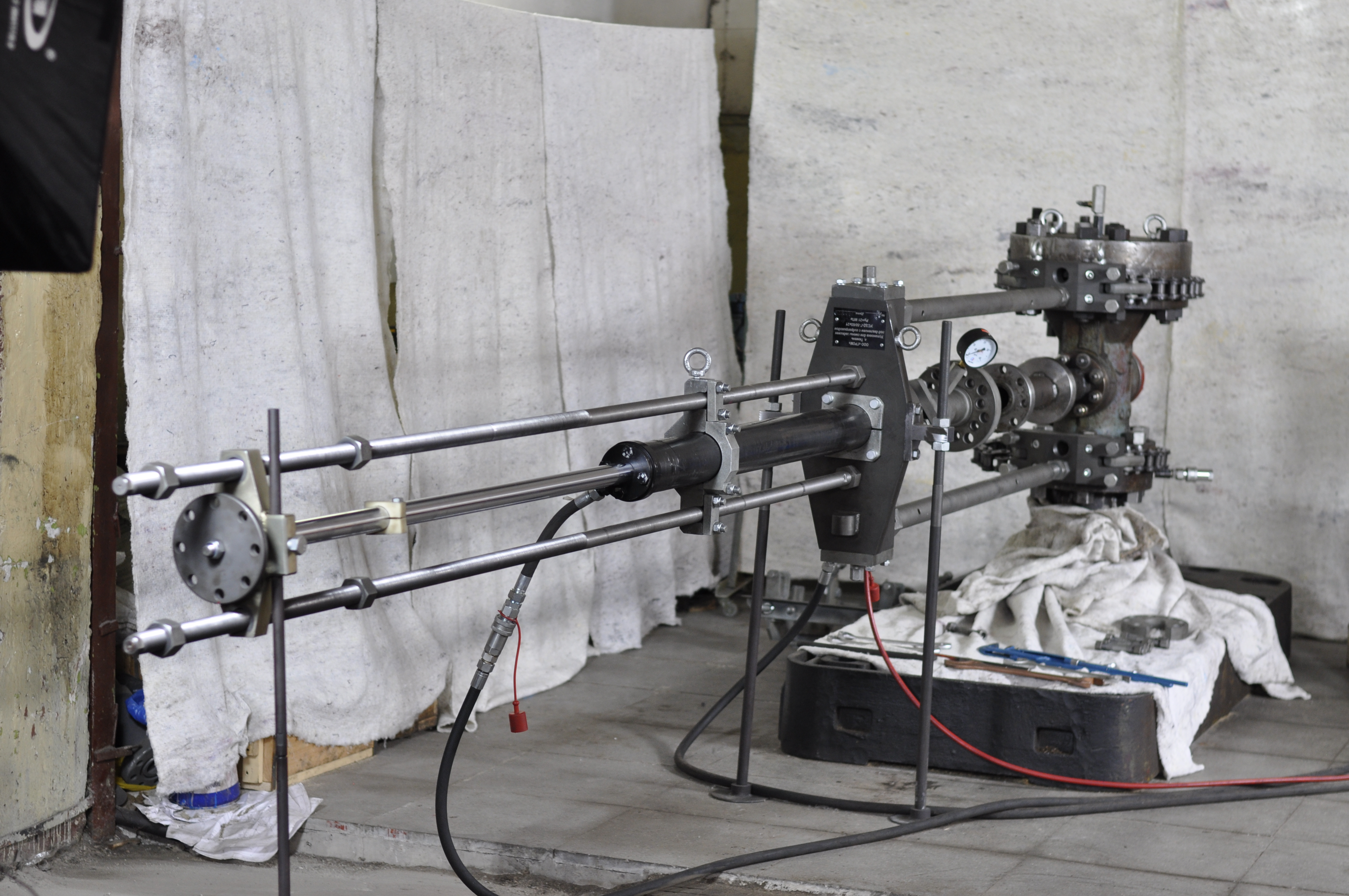

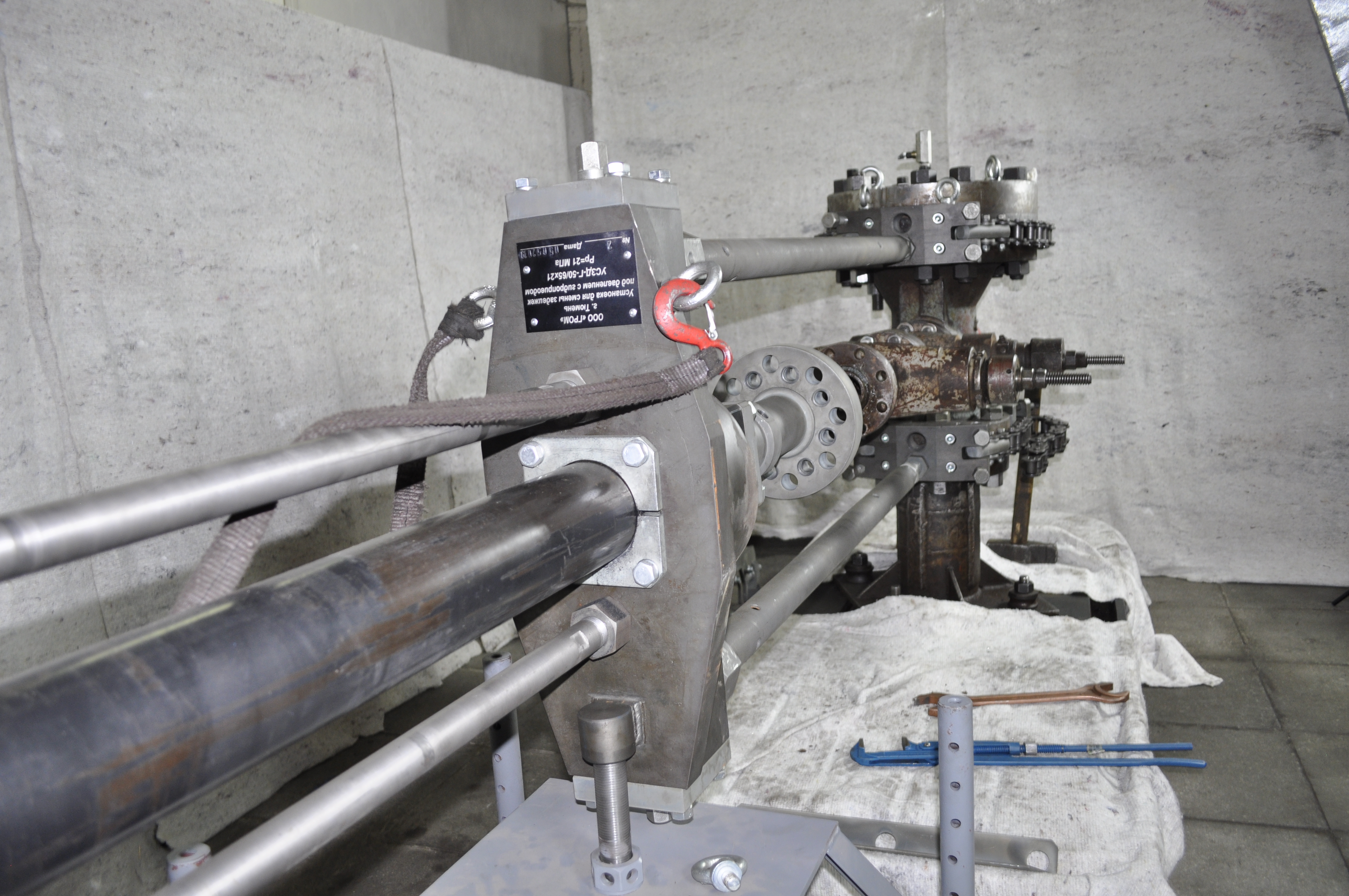

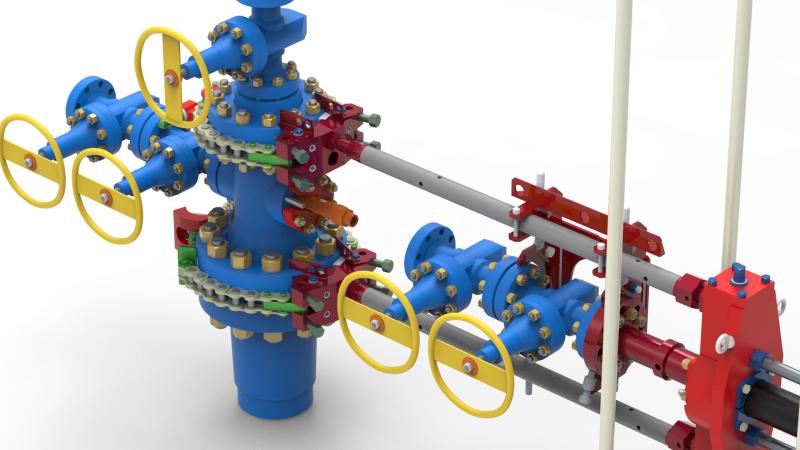

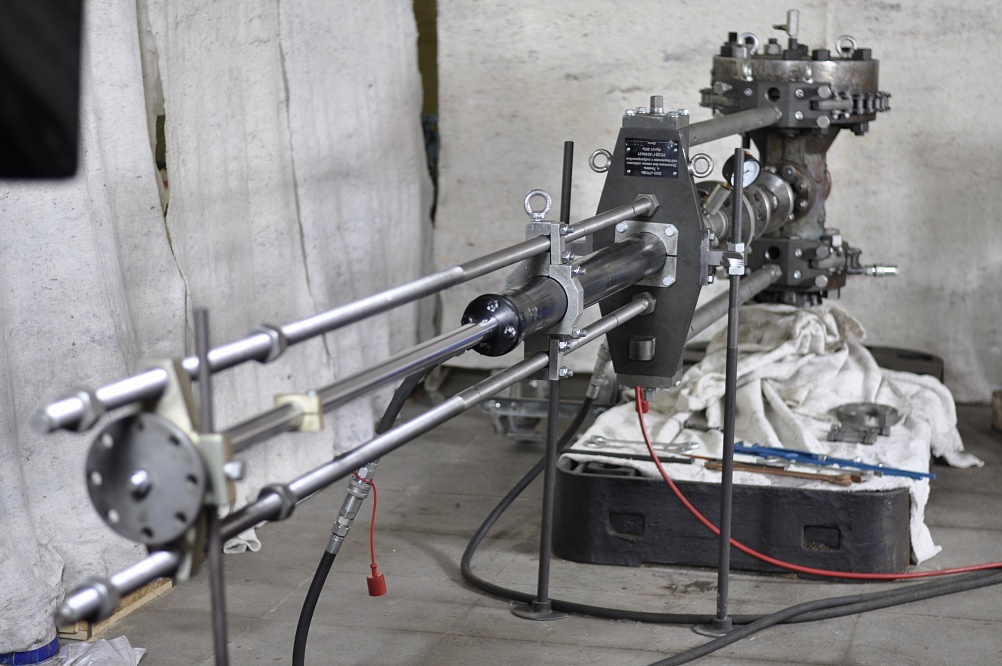

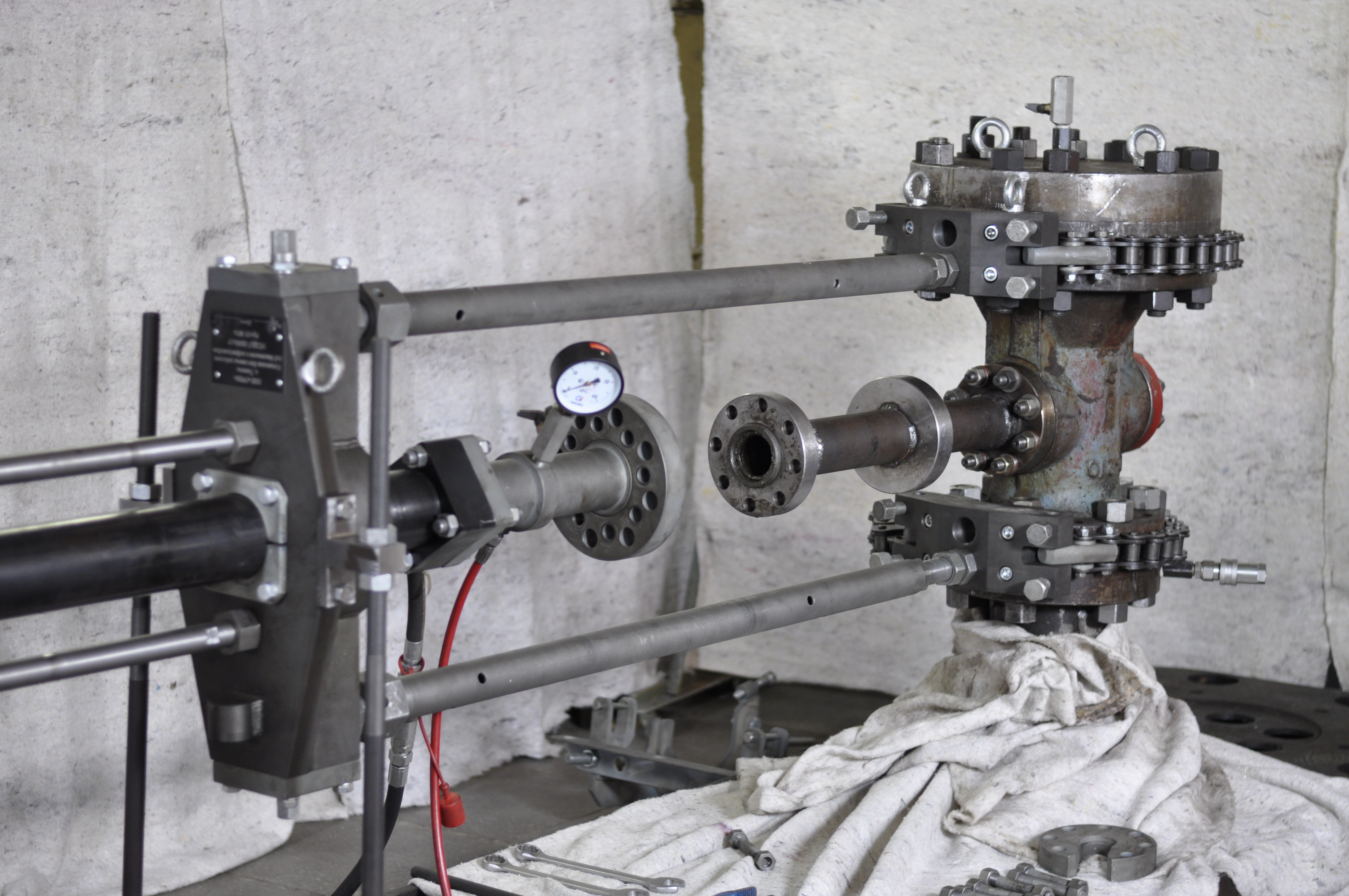

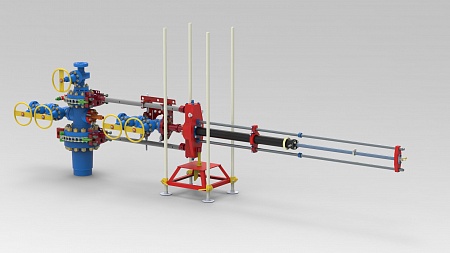

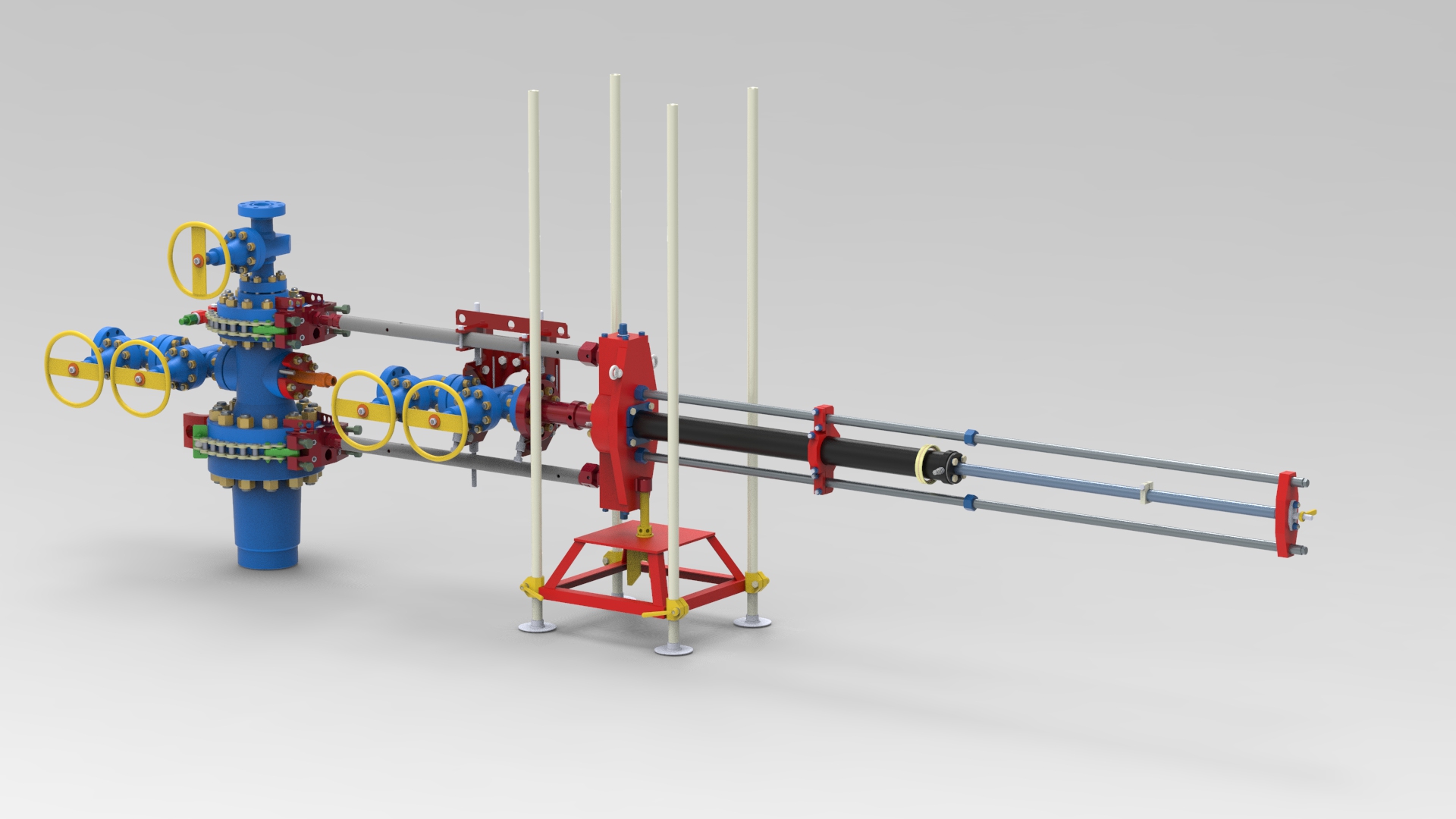

Установка для смены боковых задвижек под давлением УСЗД-Г-50/65х21 (120.00.000)

Рабочее давление со стороны скважины Рр, МПа, не более (рабочее давление в скважине при замене задвижек)

21

Рабочее давление приемной катушки Рр, МПа, не более (давление опрессовки соединения задвижки с крестовиной)

21

Пробное давление приемной катушки Рпр=1,5*Рр, МПа, не более

32

Типоразмеры заменяемых полнопроходных боковых задвижек (типоразмеры фланцев, с которыми может соединяться установка):

50х14, 50х21, 50х35, 65х14, 65х21, 65х35 ГОСТ 28919-91;
63х35 РД 26-16-40-89 ("бакинка")

Привод герметизации пакера

ручной, вращением рукояти

Верхнее крепление УСЗД-Г

хомутом за фланец крестовины

Нижнее крепление УСЗД-Г

хомутом за фланец крестовины, хомутом за обсадную трубу (при отсутствии нижнего фланца)

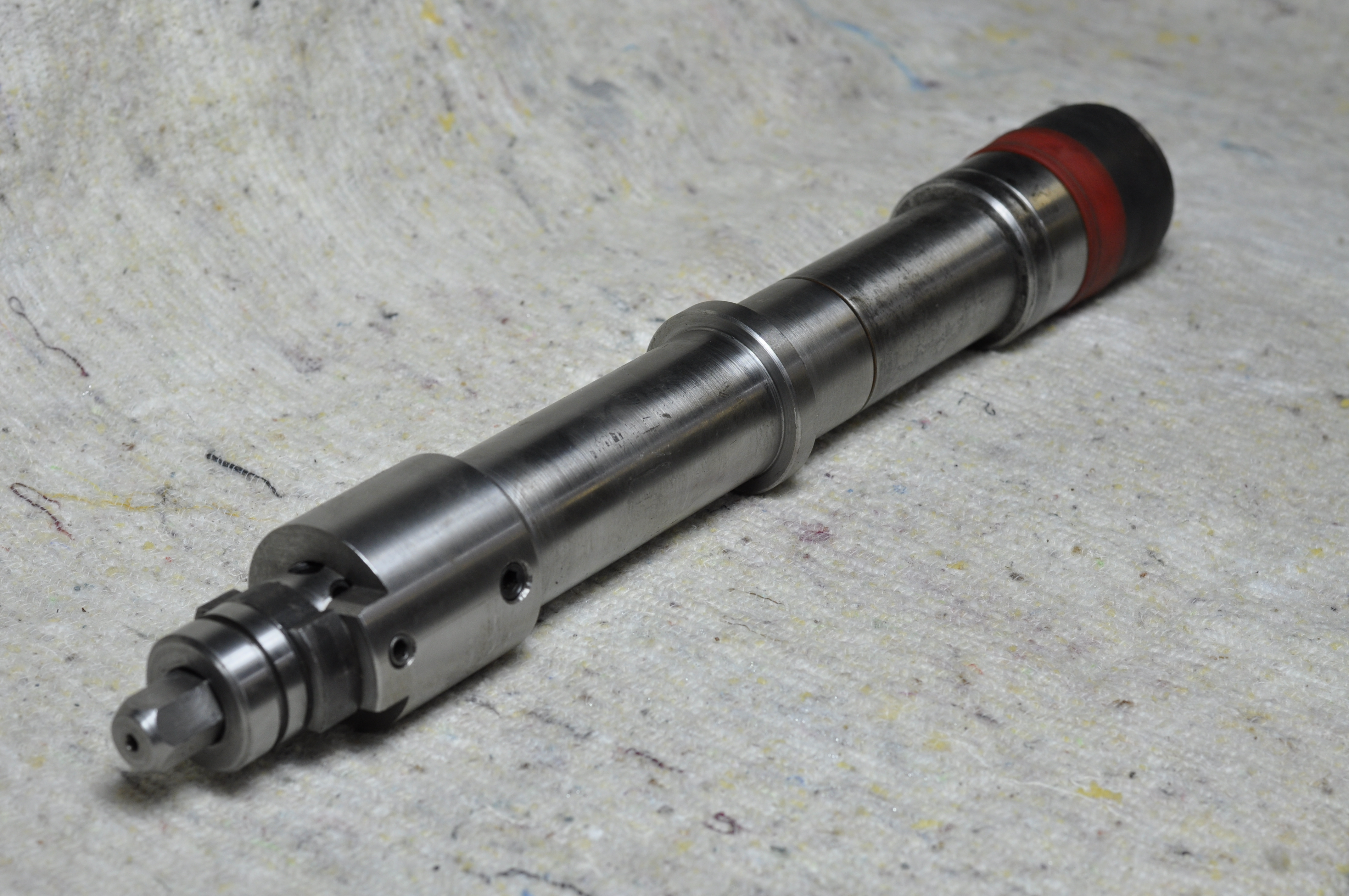

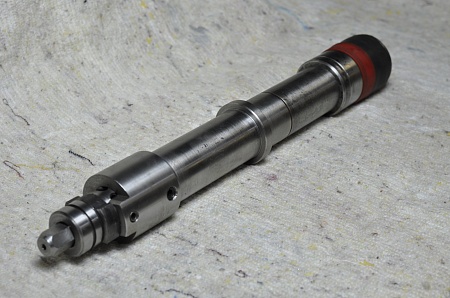

Пакер

Сменный для Ду50 и для Ду65

Привод введения пакера в боковой отвод крестовины

Гидравлический, гидроцилиндром двустороннего действия

Характеристики гидроцилиндра

Диаметр штока, мм

45

Рабочий ход штока гидроцилиндра, мм

1300

Давление гидропривода рабочее Ррг, Мпа

от 10 до 14

Давление гидропривода пробное Рпрг=1,5хРрг, Мпа

21

Развиваемое усилие при Ррг=14 Мпа, кН (кгс)

680 (6670)

Рабочая гидравлическая жидкость

ВМГЗ ТУ 38.101479-00 (допускаются другие марки)

Объём заправки гидроцилиндра, дм³, (без учёта объёма в рукавах)

6,5

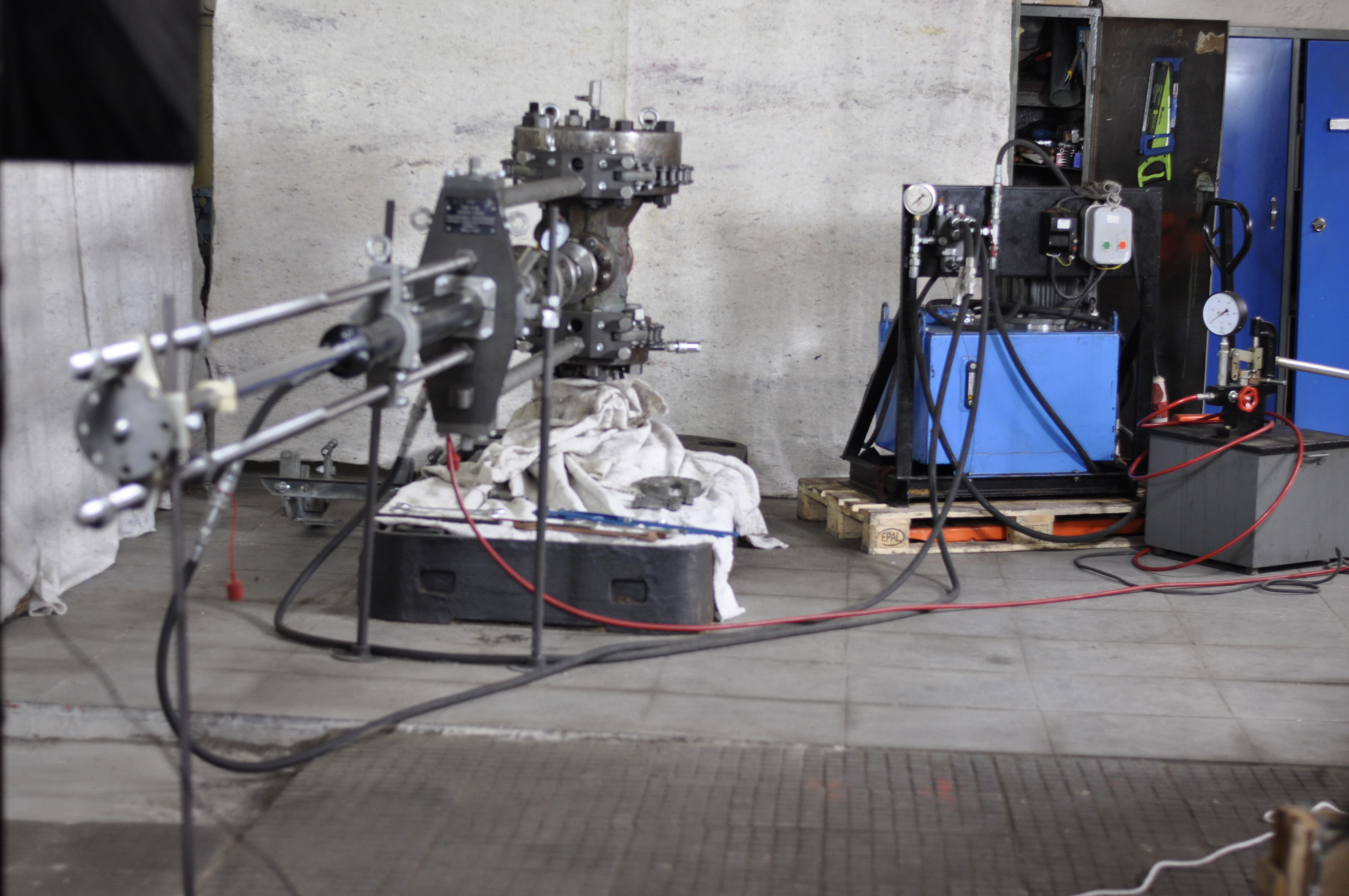

Насос гидравлический в комплекте

Ручной

Присоединительные размеры гидроцилиндра

отверстия G 3/8"

Соединения гидравлических рукавов

Гидравлические БРС

Габаритные размеры, мм, не более:

- высота

800

- длина

3300

- длина от оси скважины с отведённым штоком

4900

- ширина

400

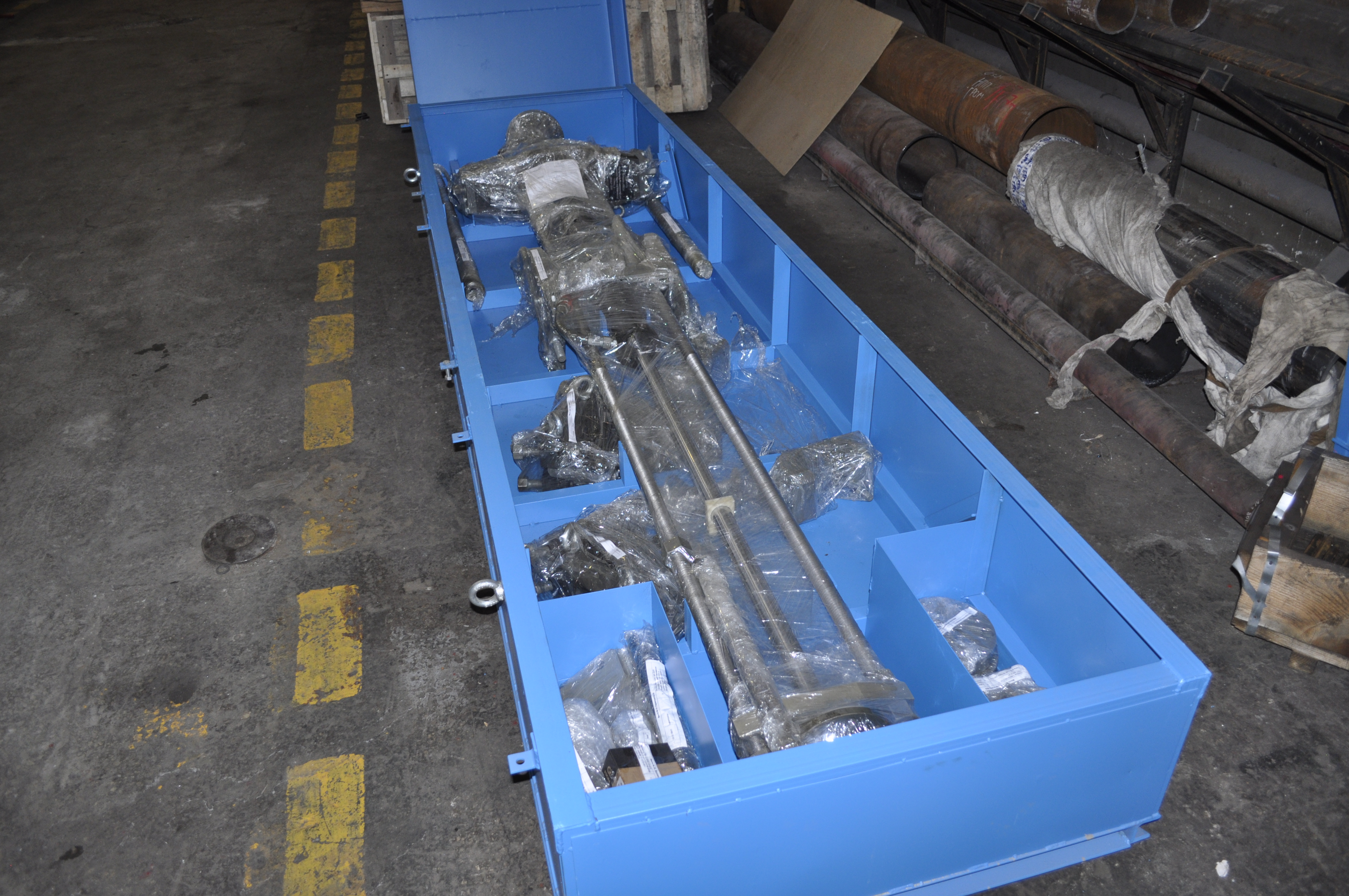

Масса полного комплекта установки, кг, не более

1200
