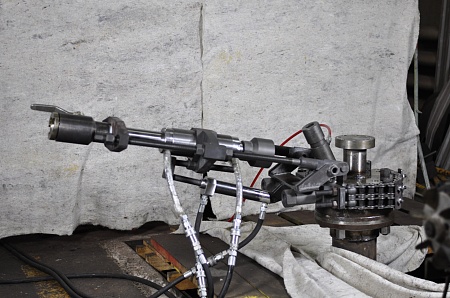

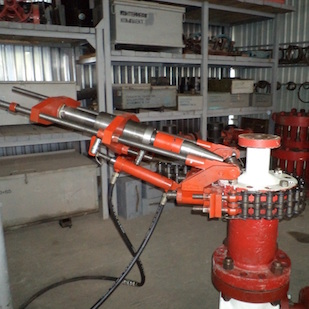

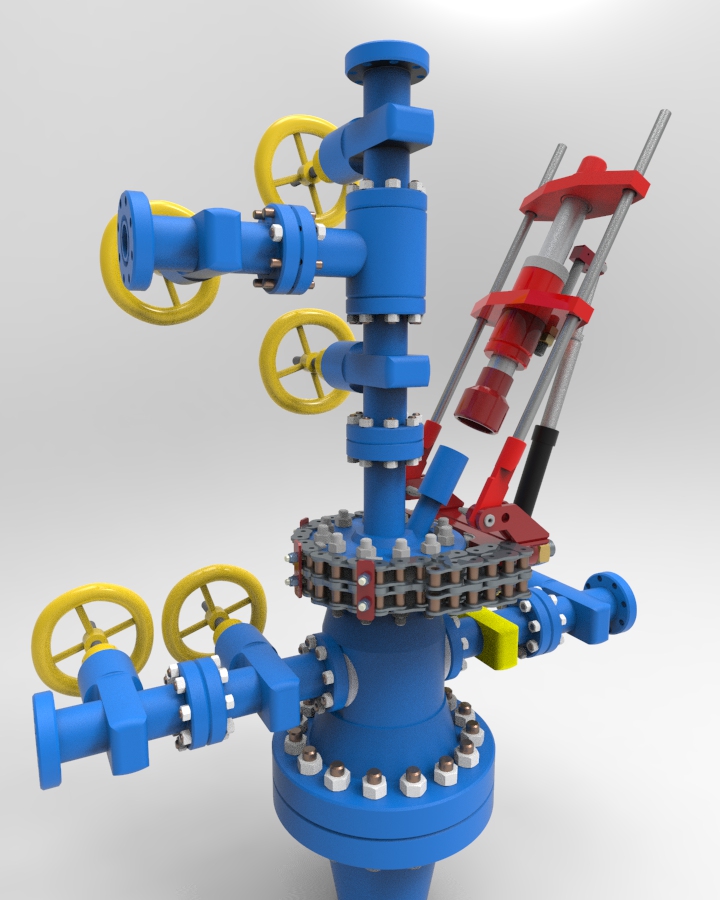

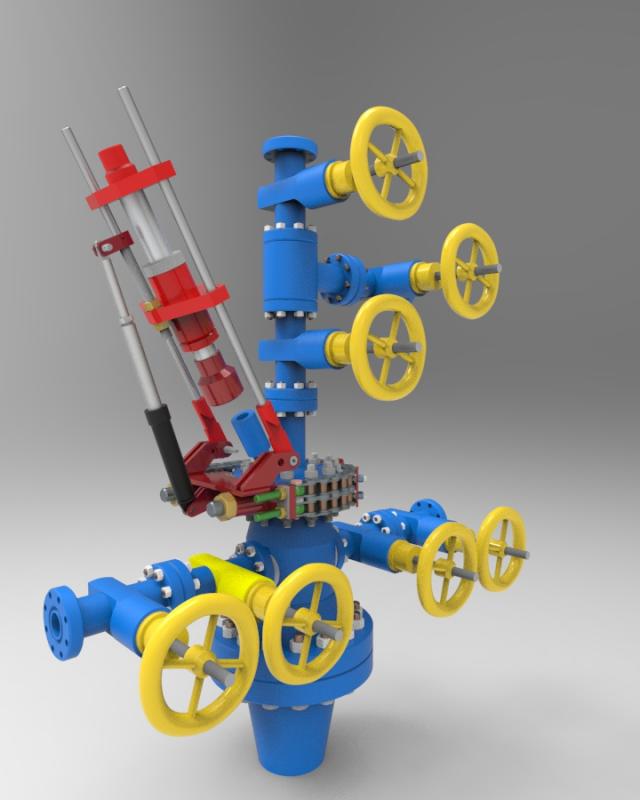

Устройство герметизации кабельного ввода УГК-21М (057.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

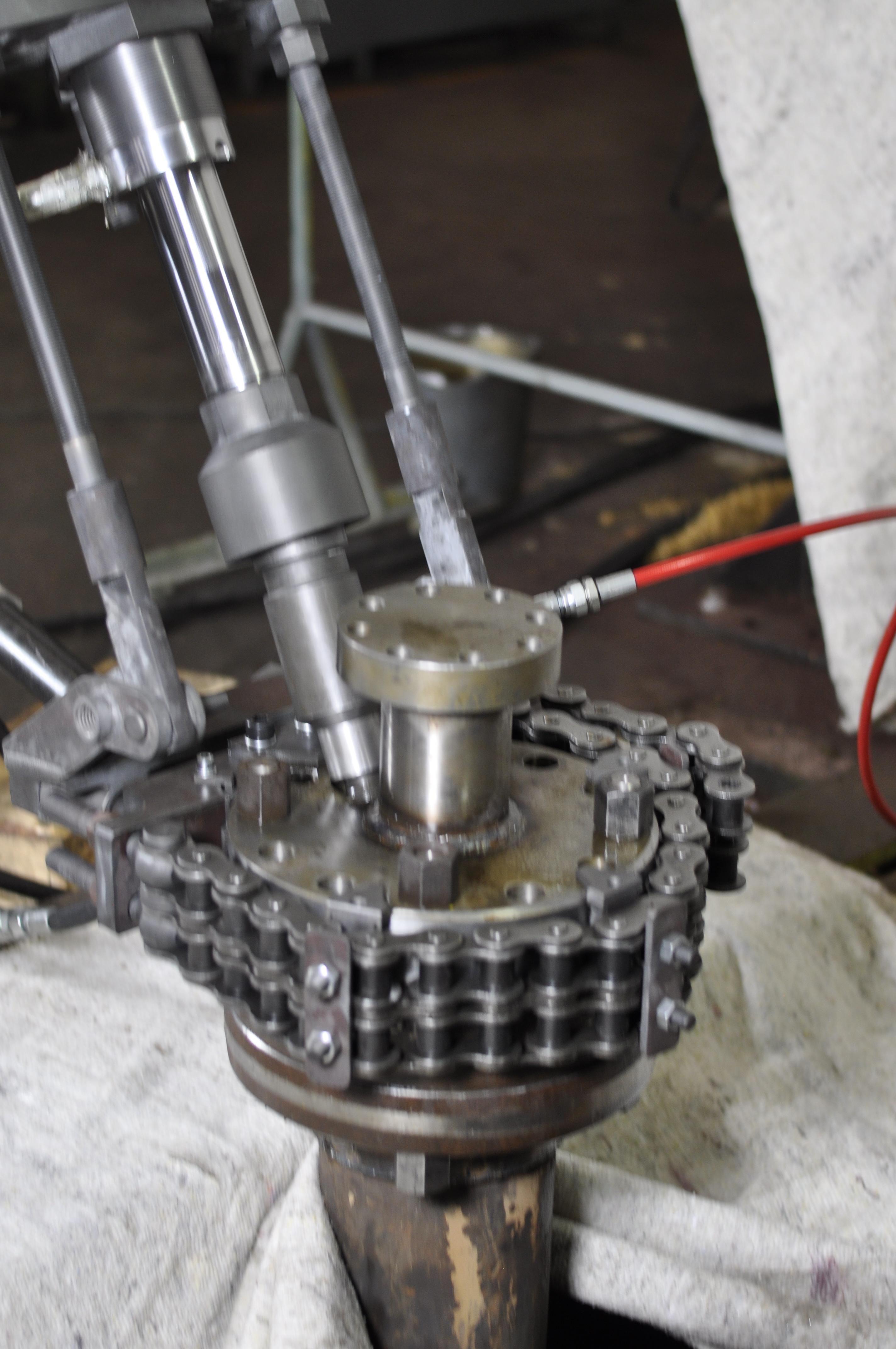

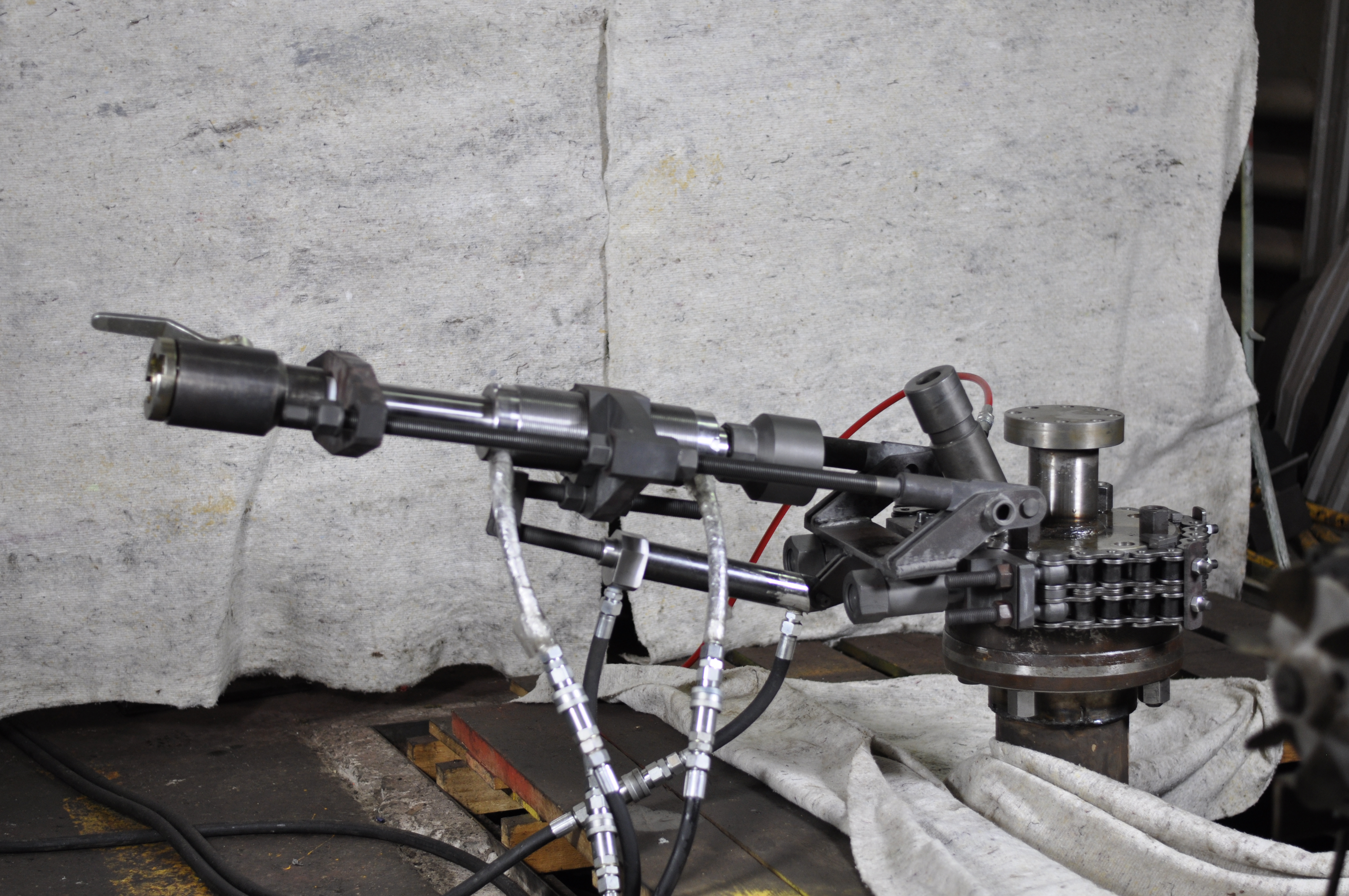

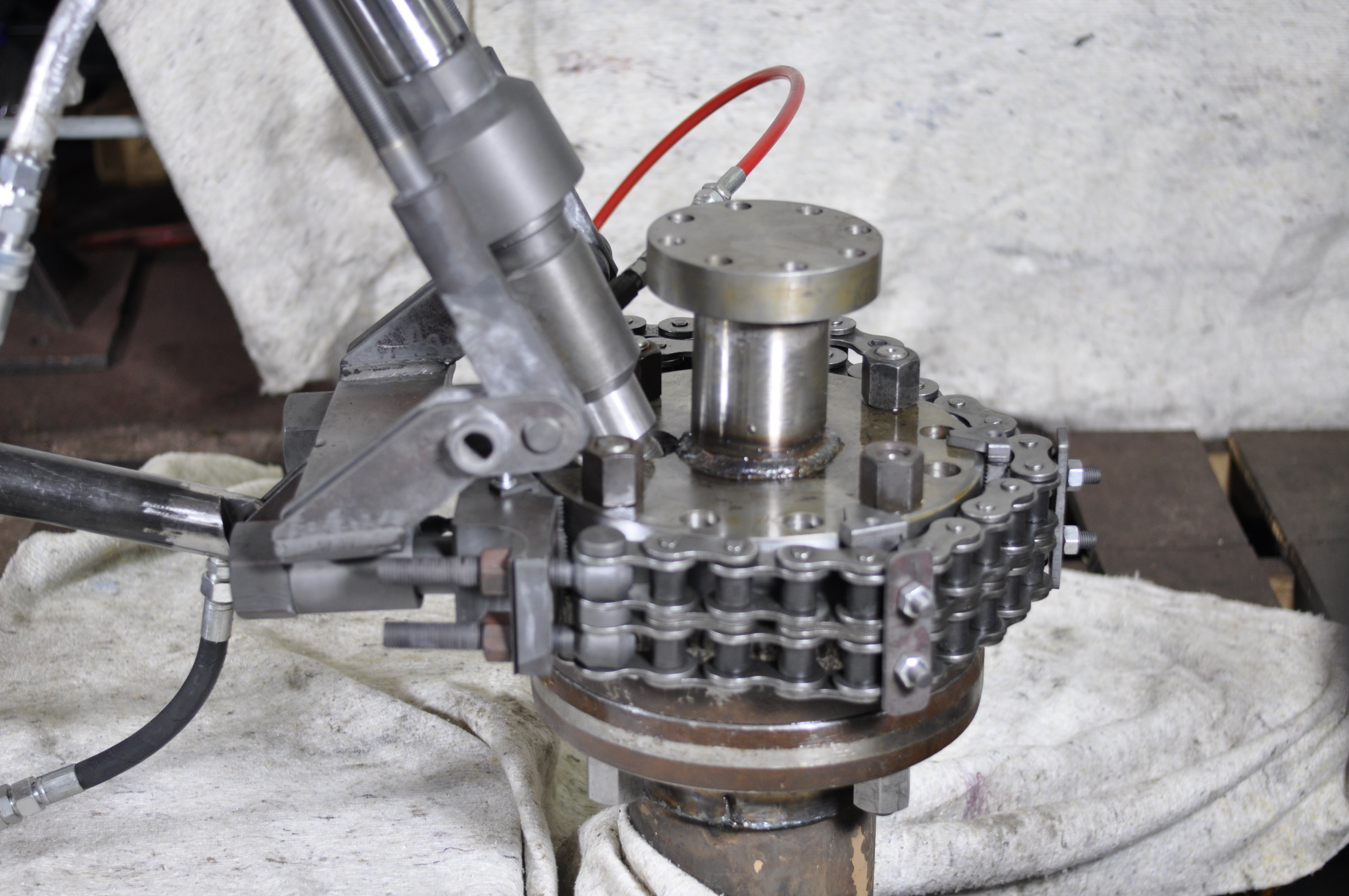

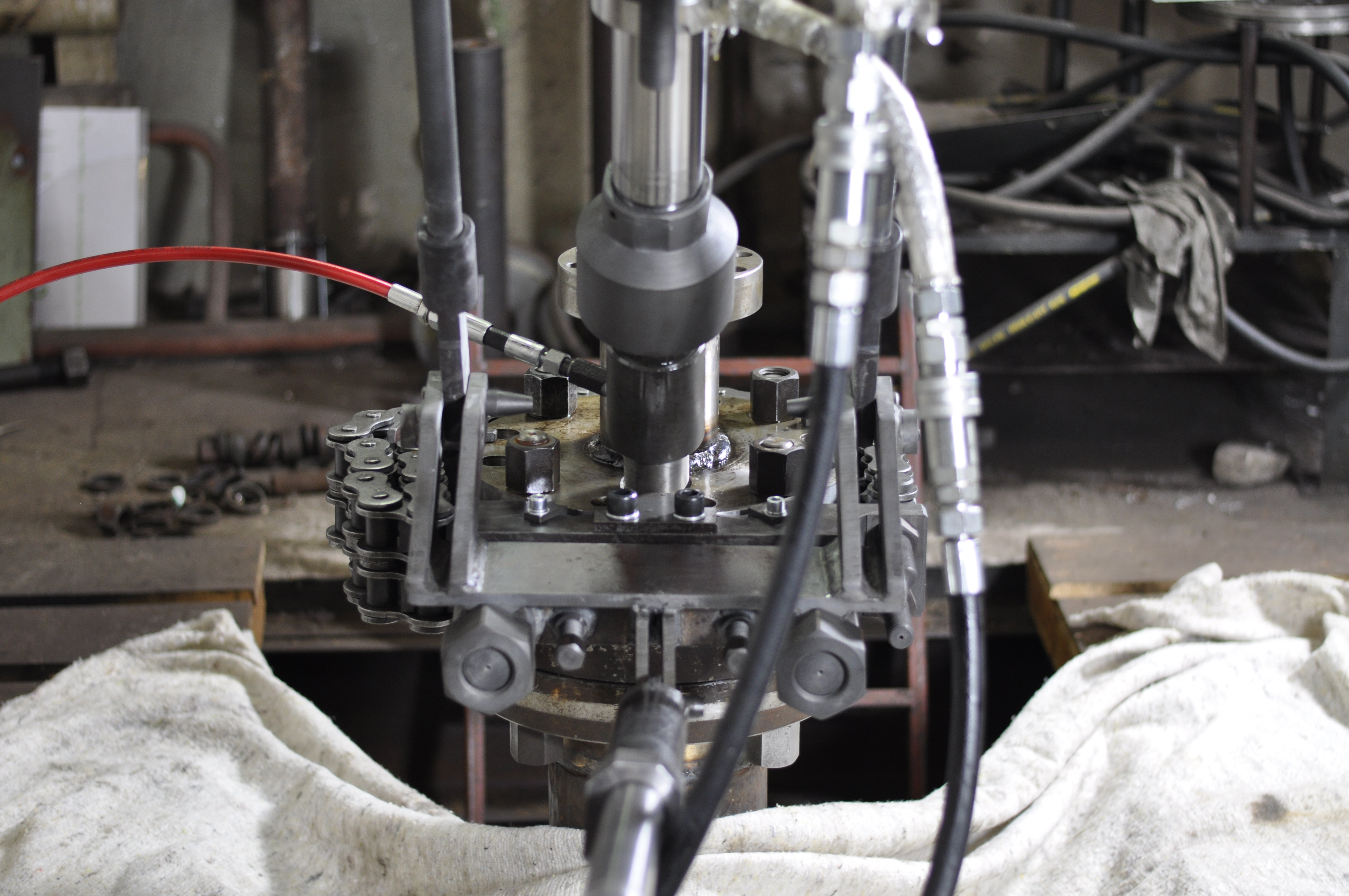

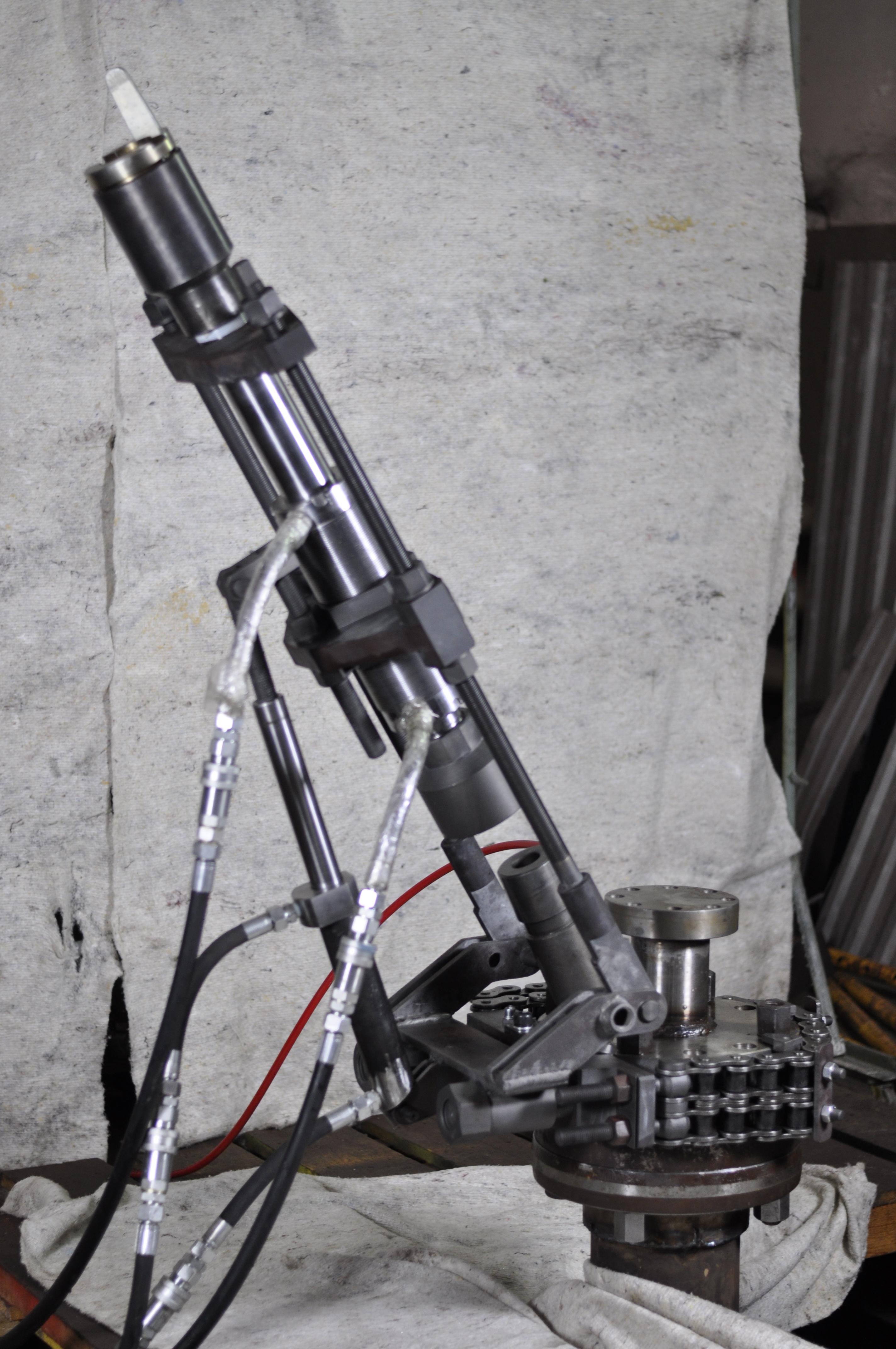

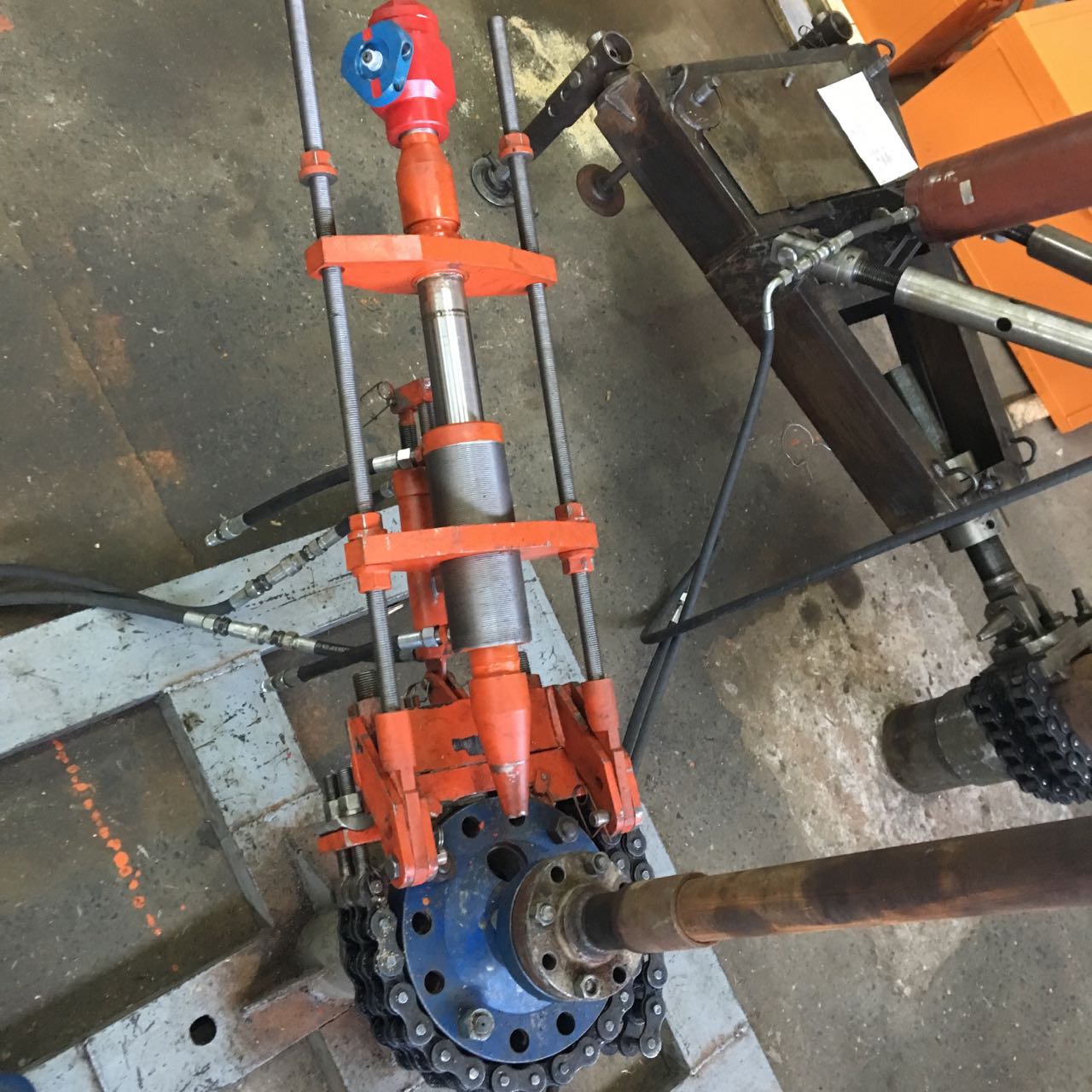

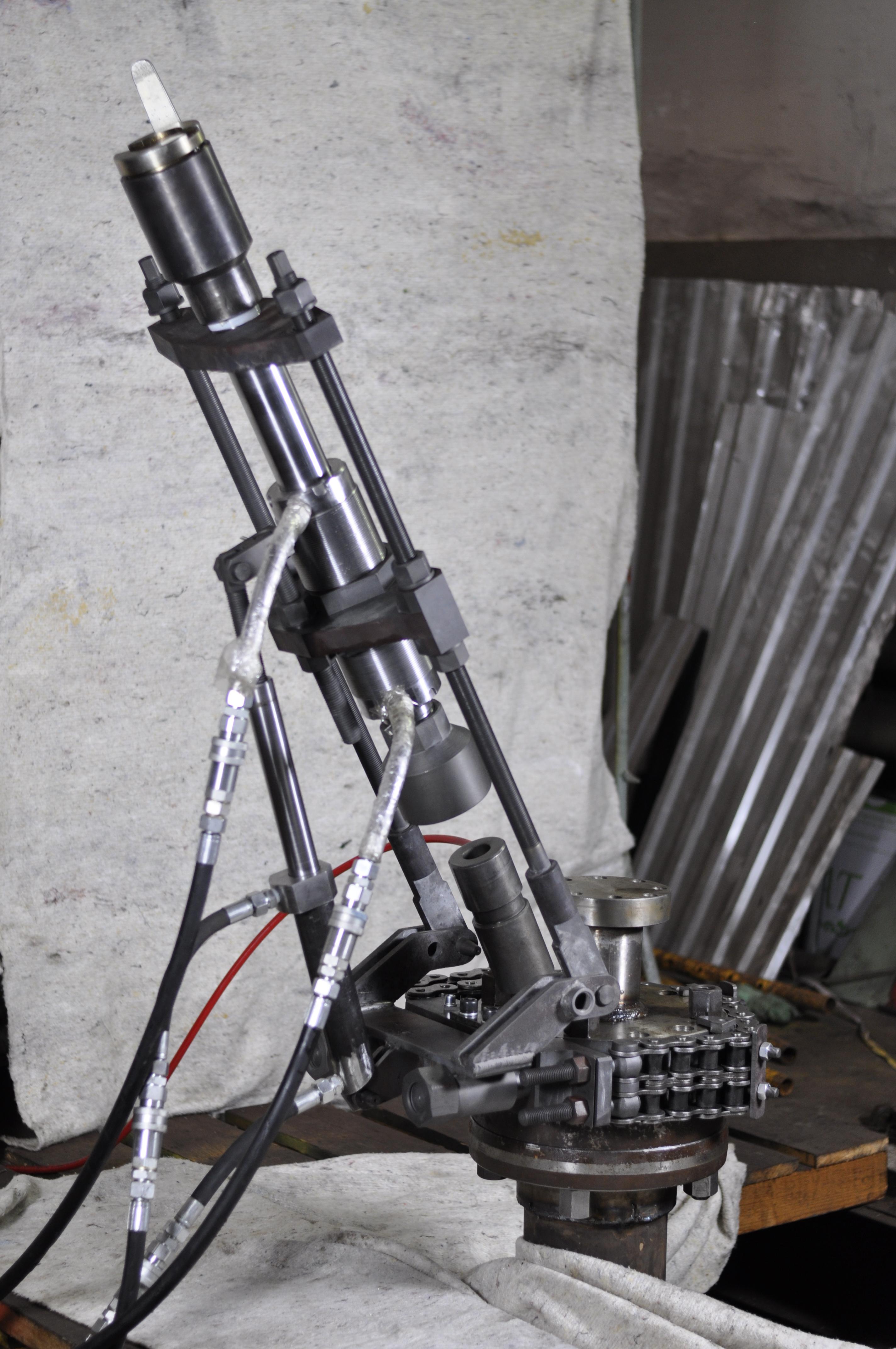

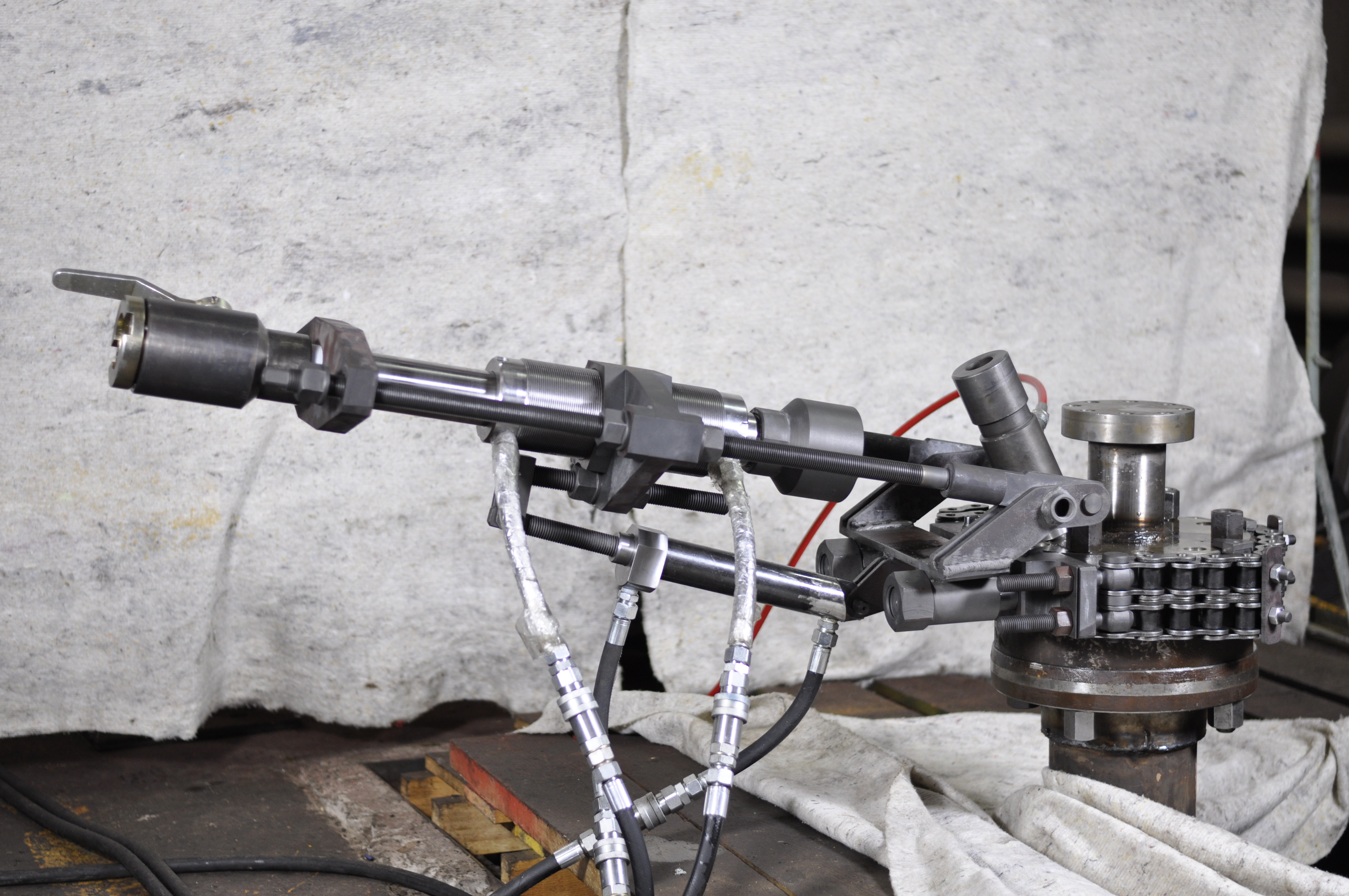

УГК предназначено для наведения (принудительной установки) герметизирующего элемента на кабельный ввод фонтанной арматуры на устье скважины, во время технических работ по ликвидации открытых фонтанов на нефтяных и газовых скважинах. Типы герметизируемых кабельных вводов :АФК (Э) ;ВК-60; КВ-3-60-1;КВ-3-60-2; КВ-4УФ 60х21/35-2 .
Климатическое исполнение - УХЛ по ГОСТ 15150-69
УГК используется при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.
б) температура рабочей среды – от минус 45 до плюс 100 °С.
|
Параметр, размерность |
Величина |
|
Рабочее давление, МПа |
21 |
|
Условный проход полого штока, мм |
55 |
|
Наружный диаметр фланца трубодержателя ФА, мм |
275- 470 |
|
Угол наклона патрубка кабельного ввода к оси скважины, градусов |
20...40 |
|
Привод УГК |
Гидравлический |
|
Характеристики гидроцилиндра |
|
|
- рабочее давление Ррг, МПа |
10 |
|
- пробное давление Рпрг, МПа |
13 |
|
- рабочий ход полого штока, мм |
200 |
|
-рабочий ход штока гидроцилиндра подъема, мм |
262 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Присоединительные размеры штуцеров гидроцилиндра |
М27х1,5 |
|
Габаритные размеры, мм, не более: |
|
|
- высота |
800-1400 |
|
- ширина |
500 |
|
Масса, кг не более |
185 |

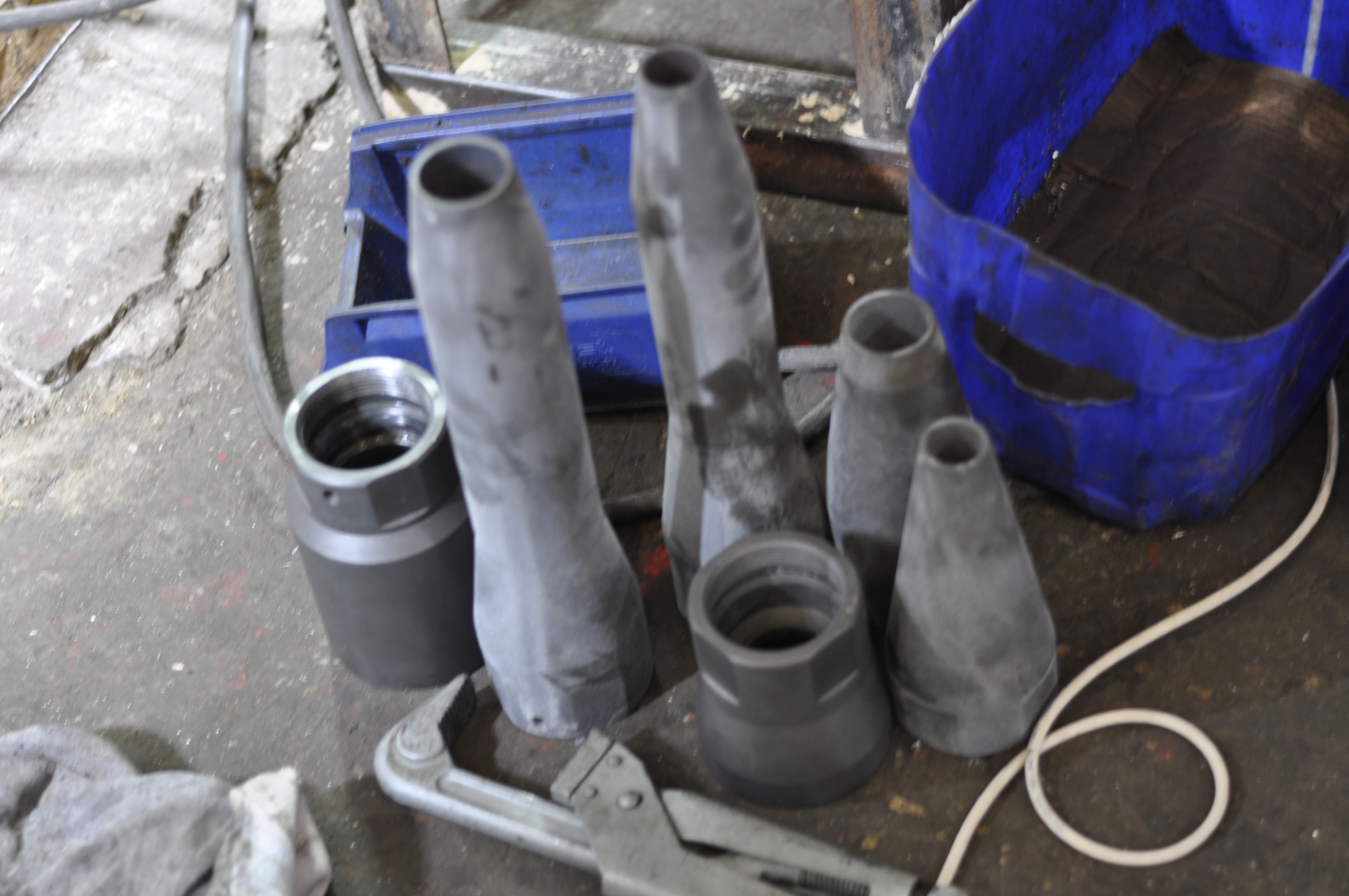

Масса в ящике с комплектом сменных и запасных частей - 250 кг
Срок изготовления
| Срок поставки | 4 месяца |
