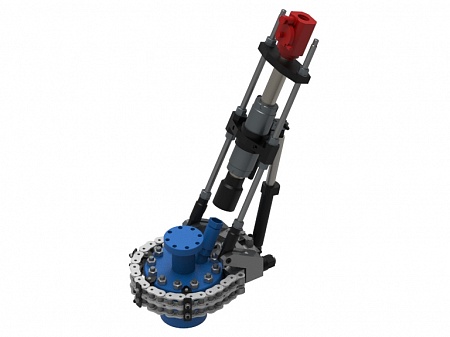

Устройство герметизации кабельного ввода УГК-70 (057.00.000М)

Заказать товар

Задать вопрос

Устройство герметизации кабельного ввода УГК-70 предназначено для наведения (принудительной установки) герметизирующего элемента на кабельный ввод фонтанной арматуры на устье скважины, во время технических работ по ликвидации открытых фонтанов на нефтяных и газовых скважинах

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Параметр, размерность	Величина
Рабочее давление, МПа	50*
Условный проход полого штока, мм	55
Наружный диаметр фланца трубодержателя ФА, мм	275- 480
Угол наклона патрубка кабельного ввода к оси скважины, градусов	20...40
Привод УГК	Гидравлический
Характеристики гидроцилиндра
- рабочее давление Ррг, МПа	10
- пробное давление Рпрг, МПа	13
- рабочий ход полого штока, мм	200
-рабочий ход штока гидроцилиндра подъема, мм	262
Рабочая гидравлическая жидкость	ВМГЗ ТУ 38.101479-00 (допускаются другие марки)
Присоединительные размеры штуцеров гидроцилиндра	М27х1,5
Габаритные размеры, мм, не более:
- высота	800-1400
- ширина	500
Масса изделия, кг не более	250

* Рабочее давление указанно для герметизации кабельных вводов с использованием резиновых уплотнителей. Для герметизации с использованием свинцовых уплотнителей рабочее давление составляет не более 21 МПа.
