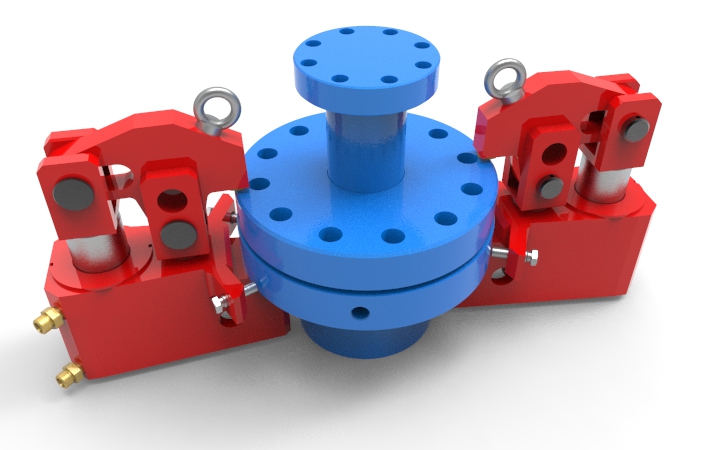

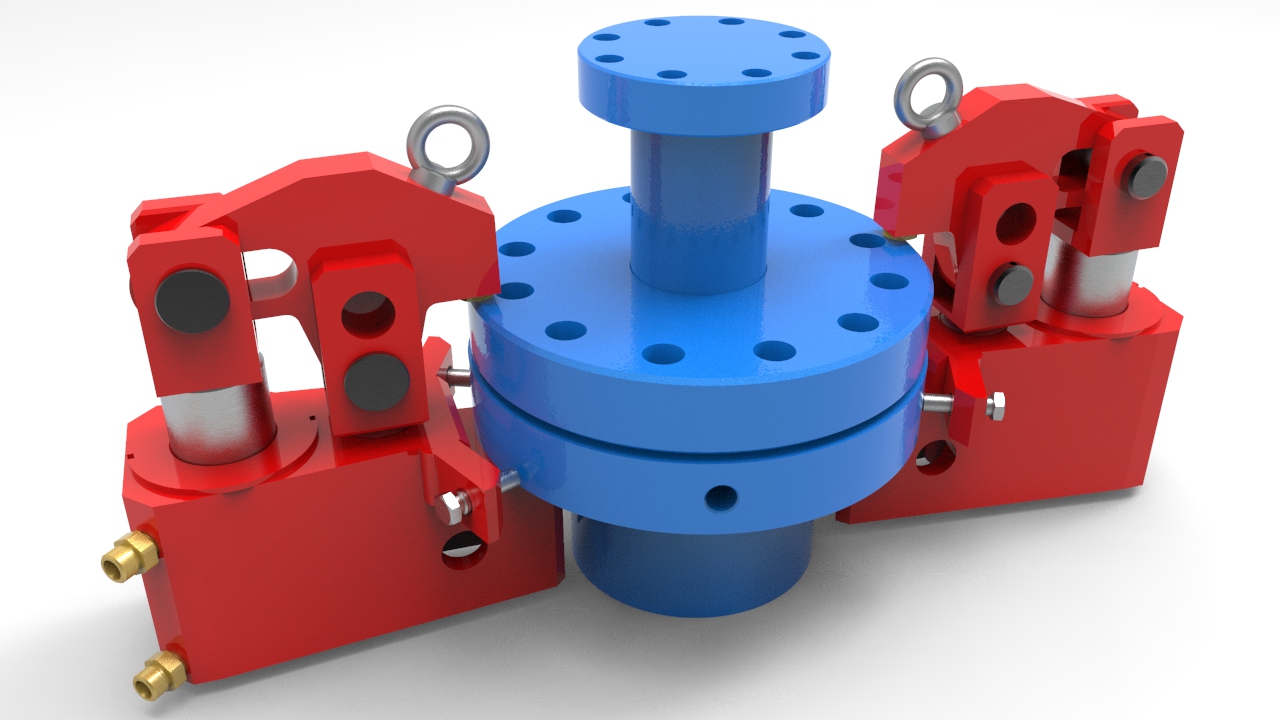

Зажим гидравлический ЗГ 120-280 (119.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
ЗГ предназначен для прижатия наводимой запорной компоновки на фланце 180х21, 156х32 и 180х35 на устье скважины, при ликвидации открытых фонтанов на нефтяных и газовых скважинах.
Климатическое исполнение - У1 по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 40 до плюс 40 °С).
ЗГ предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.
б) температура рабочей среды – от минус 40 до плюс 100 °С.
|
Параметр, размерность |
Величина |
|
Рабочее давление , МПа |
15 |
|
Пробное давление корпуса, МПа |
22 |
|
Привод поршня |
гидравлический |
|
Усилие на прижим при рабочем давлении Кн (тс) |
170 (17) |
|
Присоединительные размеры фланцев для установки |
Фланец 180х21, Øср по шпилькам 317.5 Øотв. 32 мм |
|
Фланец 156х32, Øср по шпилькам 325 Øотв. 39 мм |
|
|
Фланец 180х35, Øср по шпилькам 317.5 Øотв. 39 мм |
|
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Присоединительные размеры штуцеров гидроцилиндра |
М27х15 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Габаритные размеры одного ЗГ, мм, не более: |
|
|
- высота |
400 |
|
- длина с гидроцилиндром в закрытом положении шарнира |
360 |
|
- ширина |
270 |
|
Масса одного ЗГ, кг, не более |
40 |
|
Масса комплекта ЗГ, кг, не более |
80 |
Срок изготовления
| Срок поставки | 3 месяца |
