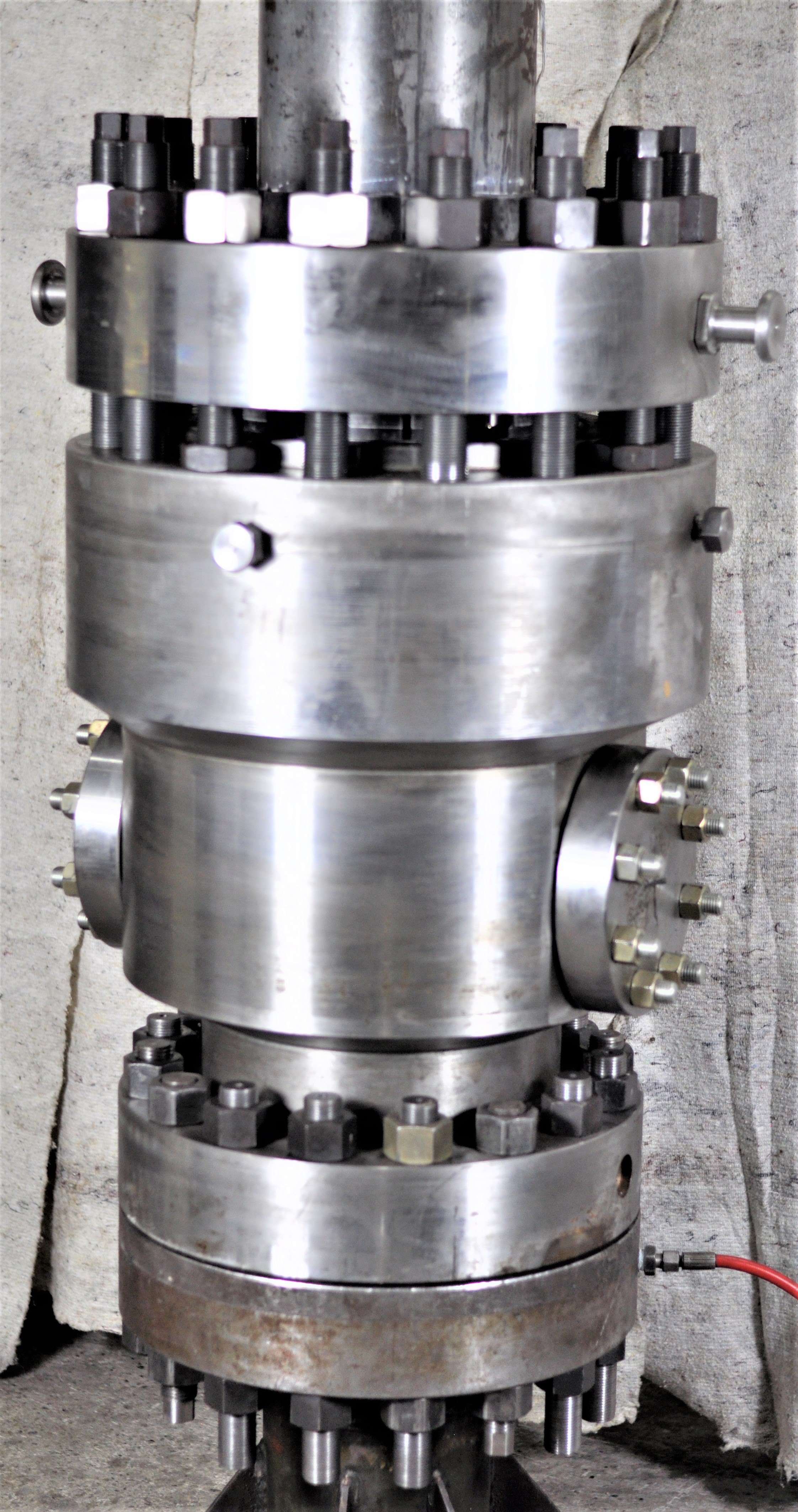

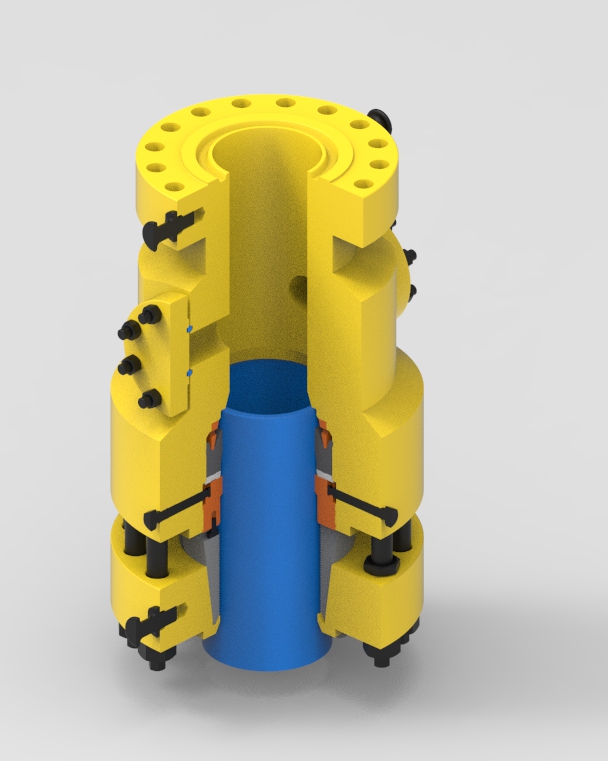

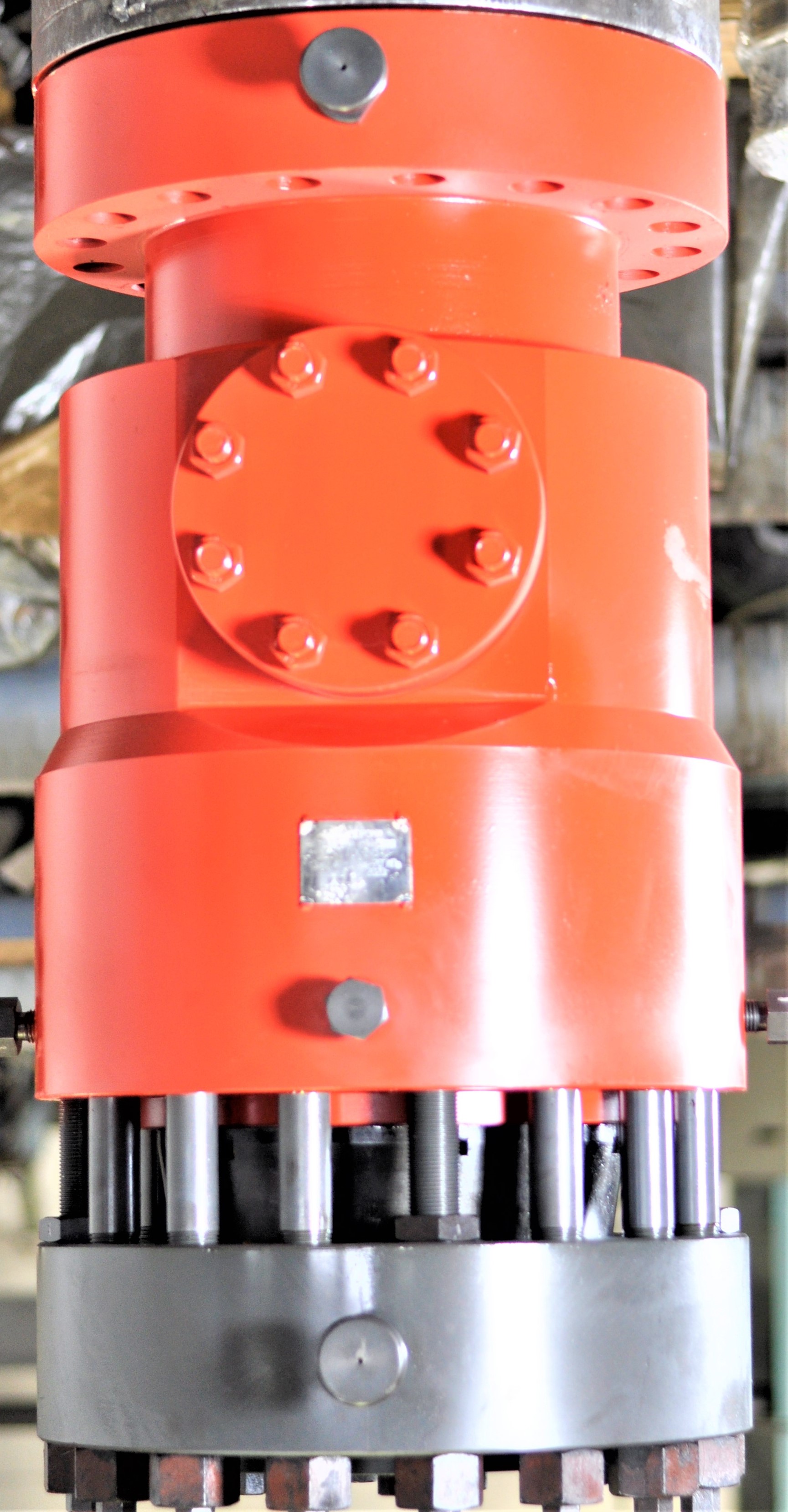

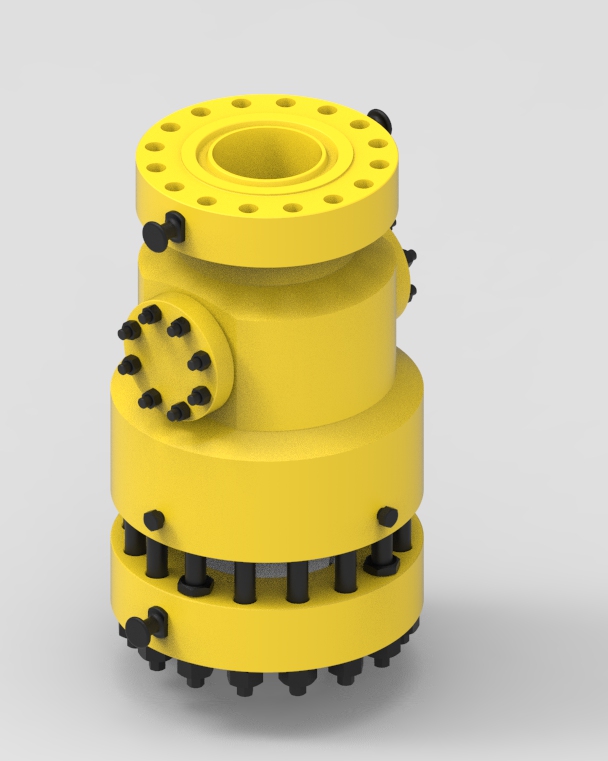

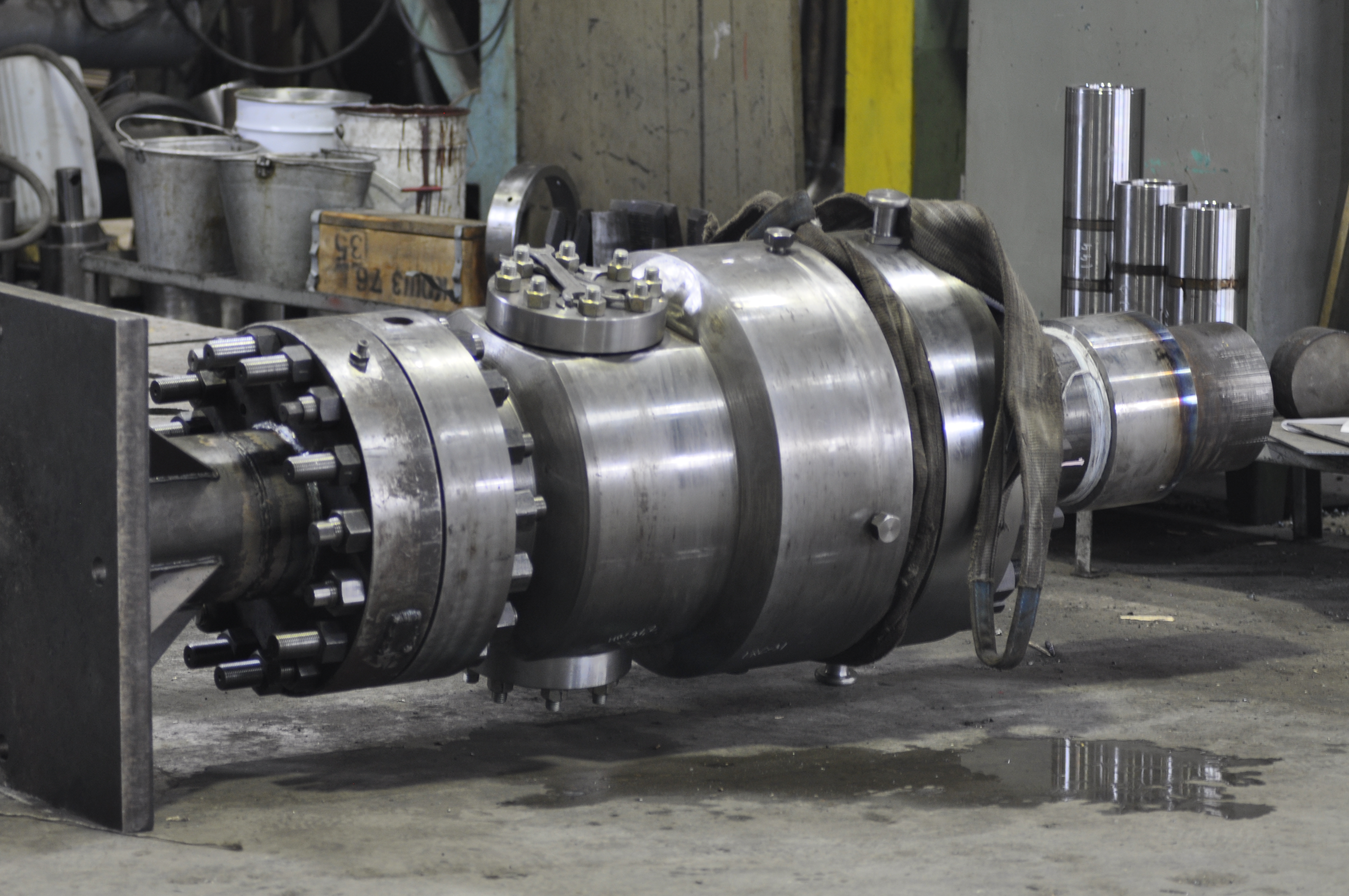

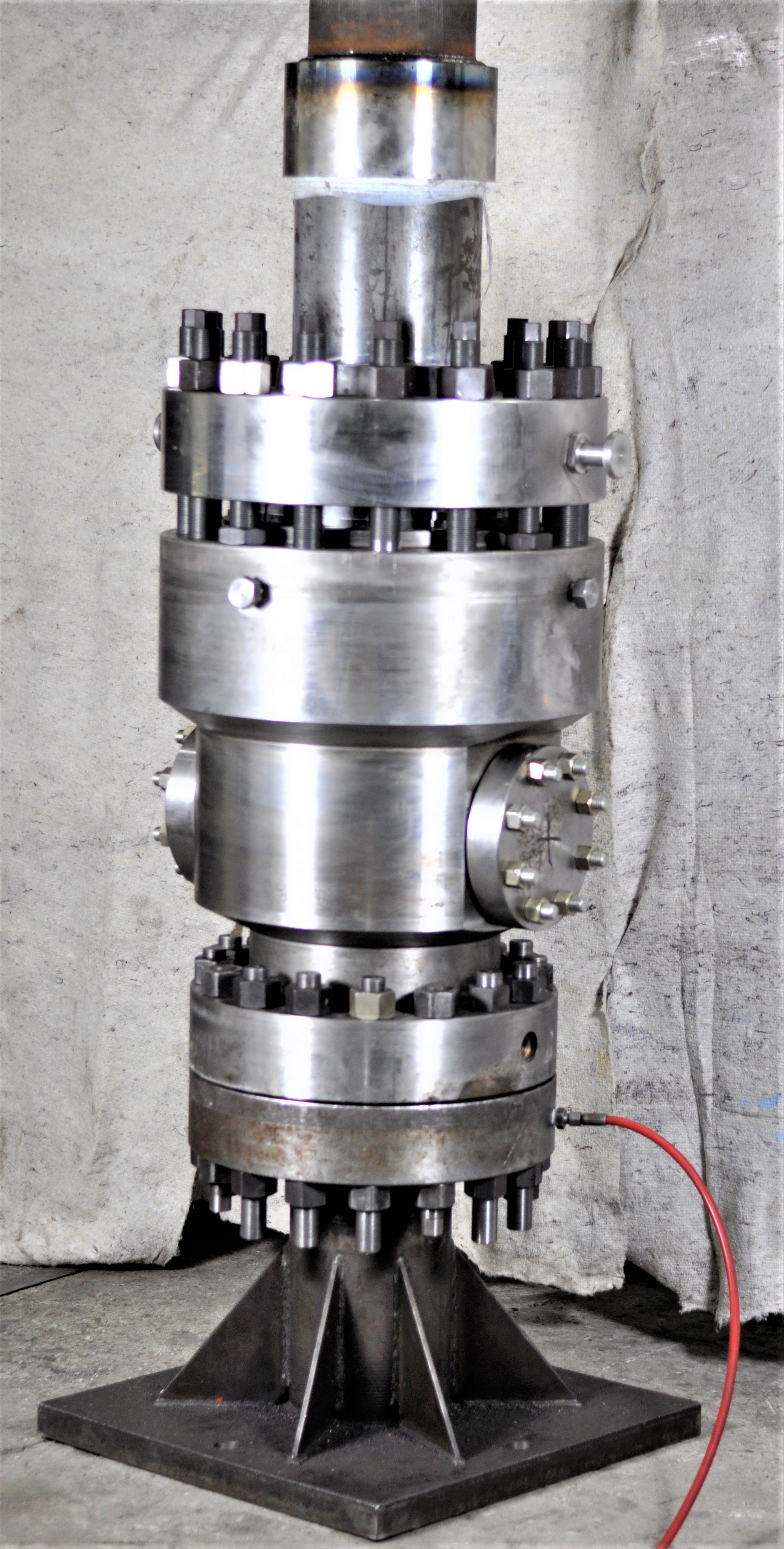

Головка самоуплотняющаяся клиновая ГСК
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
ГСК предназначена для установки и удержания компоновки противовыбросового оборудования на устье открыто фонтанирующей скважины при отсутствии на обсадной трубе колонного фланца и резьбы.
Климатическое исполнение ГСК – УХЛ1 по ГОСТ 15150-69.
ГСК предназначена для установки и удержания компоновки противовыбросового оборудования на устье открыто фонтанирующей скважины при отсутствии на обсадной трубе колонного фланца и резьбы.
Климатическое исполнение ГСК – УХЛ1 по ГОСТ 15150-69.
|
Наименование параметра |
ГСК 273х70 (163.00.000) |
ГСК 245х70 (160.00.000) |
ГСК 168-178х70 (162.00.000) |
ГСК 245х35 (109.00.000) |
ГСК 324-340 (110.00.000) |
|
1. Диаметр обсадной трубы по ГОСТ 632-80, мм |
273 |
245 |
168,178 |
245 |
324,340 |
|
2. Рабочее давление, МПа, не более |
70 |
70 |
70 |
35 |
23 |
|
3. Пробное давление, МПа, не более |
80 |
80 |
80 |
35 |
23 |
|
4. Условный проход корпуса ГСК, мм |
230,280 |
230 |
230 |
230 |
320 |
|
5. Диаметр боковых отводов, мм |
80 |
80 |
65 |
- |
- |
|
6. Присоединительный размер верхнего фланца |
Флан 230х70,280х70 по ГОСТ 28919-91 |
Флан 230х70 по ГОСТ 28919-91 |
Флан 230х70 по ГОСТ 28919-91 |
Флан 230х70 по ГОСТ 28919-91 |
Флан 350х35 по ГОСТ 28919-91 |
|
7. Присоединительные размеры боковых фланцев |
65х70,80х70 по ГОСТ 28919-91 |
65х70,80х70 по ГОСТ 28919-91 |
65х70 по ГОСТ 28919-91 |
- |
- |
|
8. Габаритные размеры, мм -диаметр корпуса - ширина по боковым рым-болтам -высота |
650
700 1150 |
550
680 1150 |
550
680 920 |
500
720 |
675
710 |
|
8. Масса в сборе, кг, не более |
1700 |
1300 |
1300 |
550 |
1050 |
Срок изготовления
| Срок поставки | 5 месяцев |
