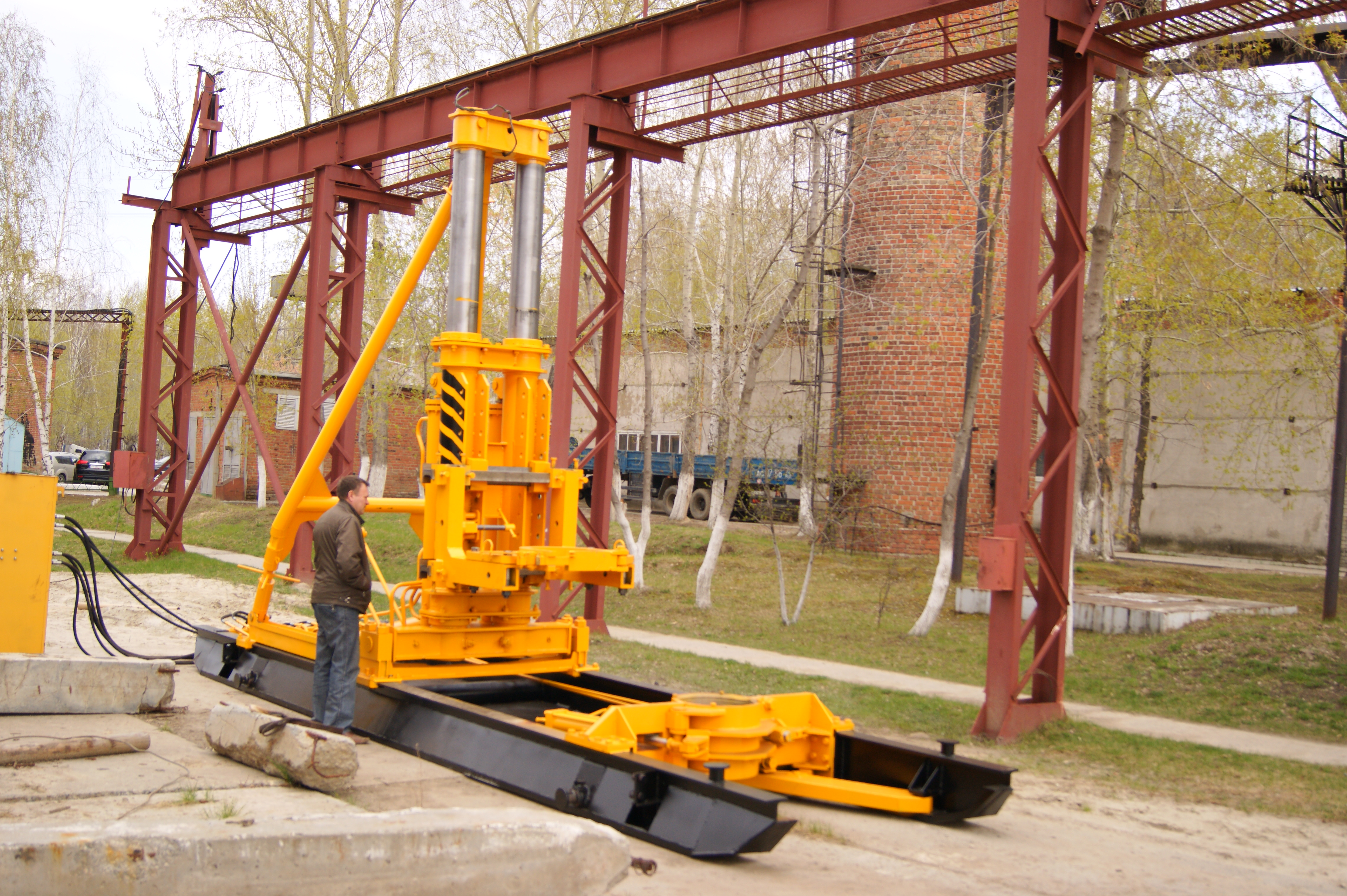

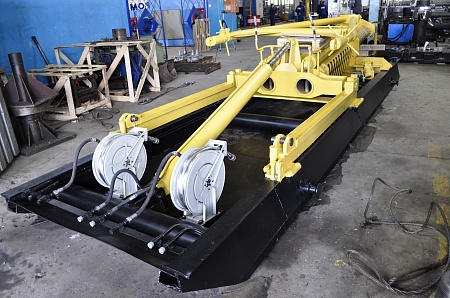

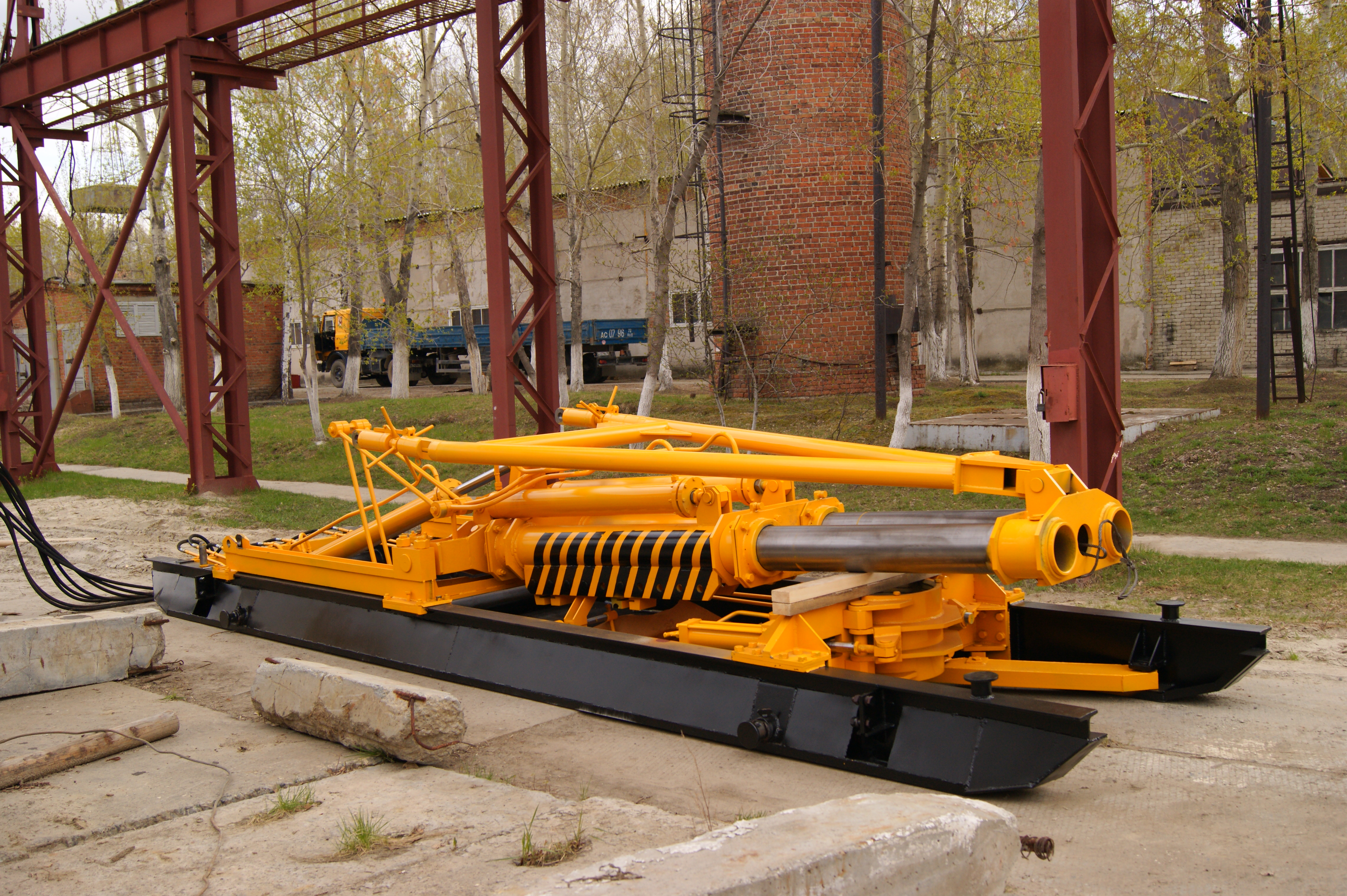

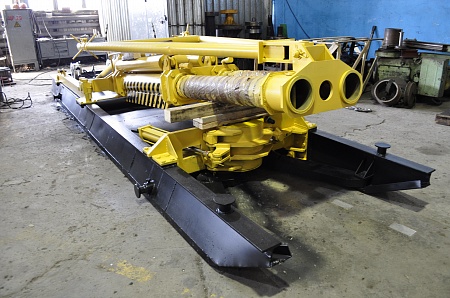

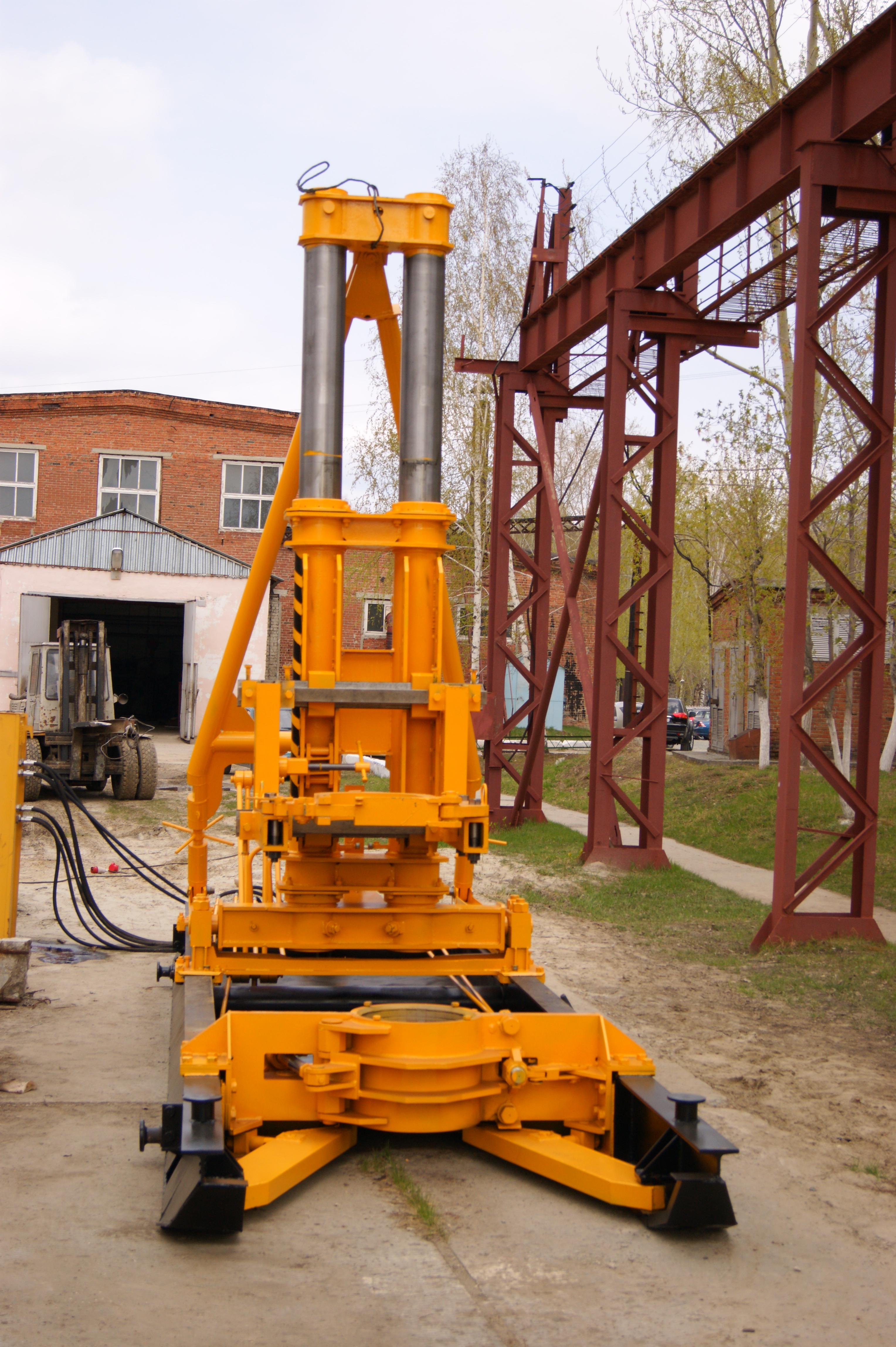

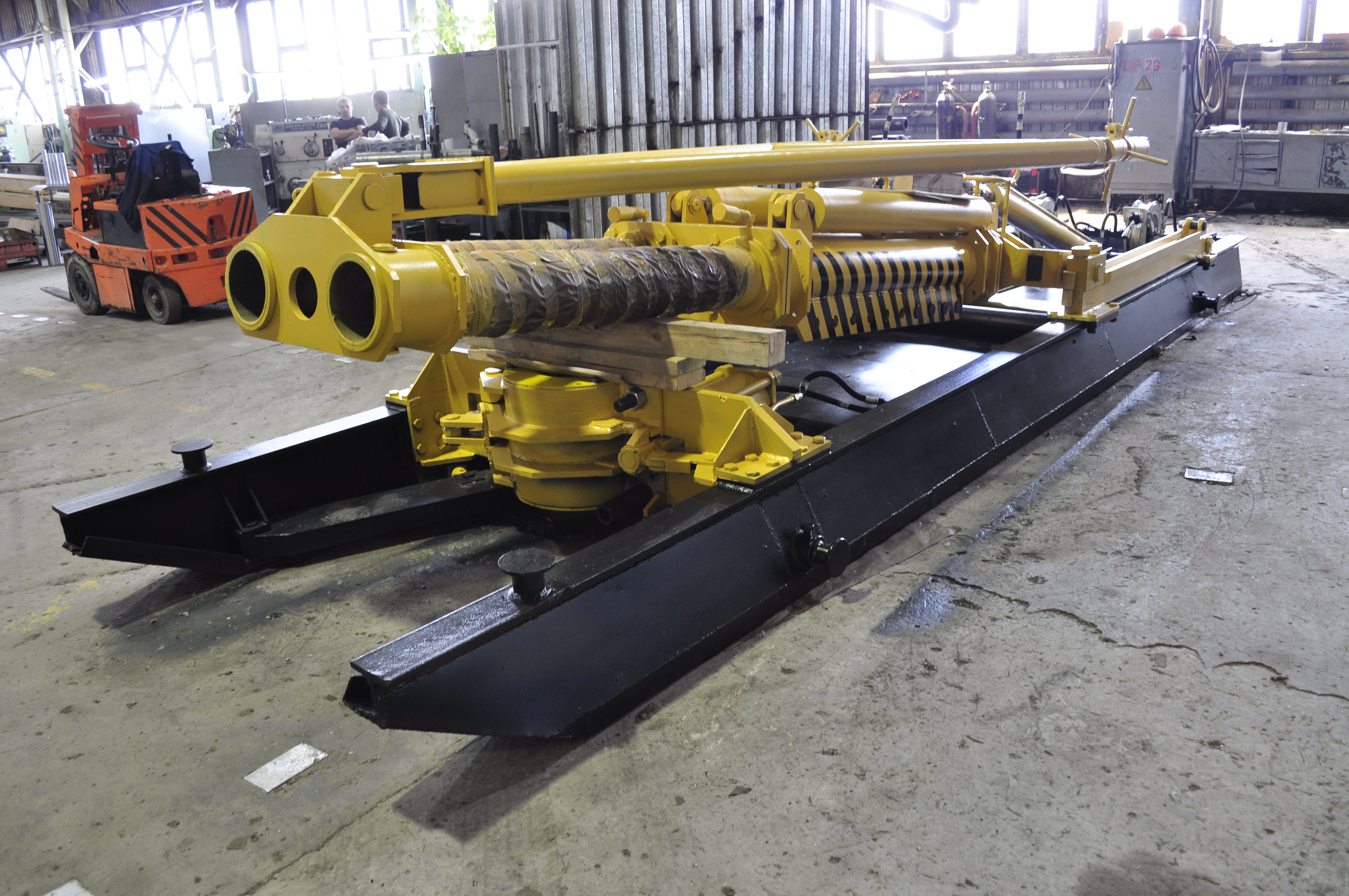

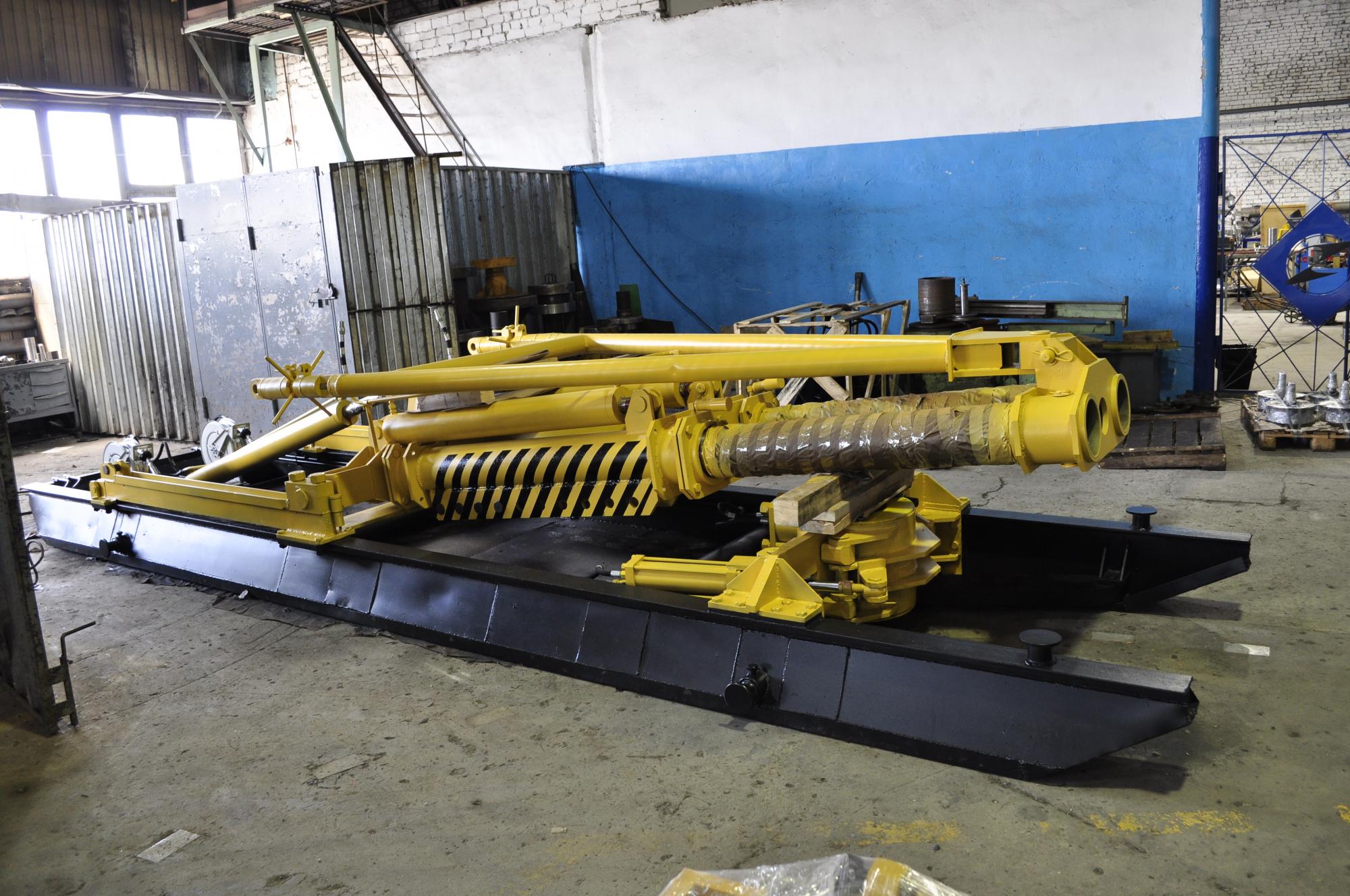

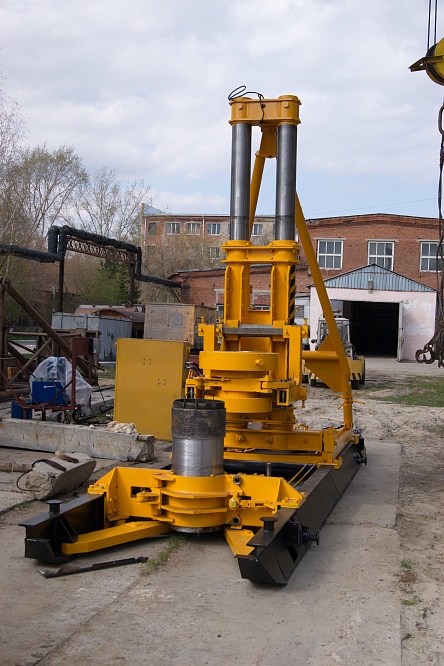

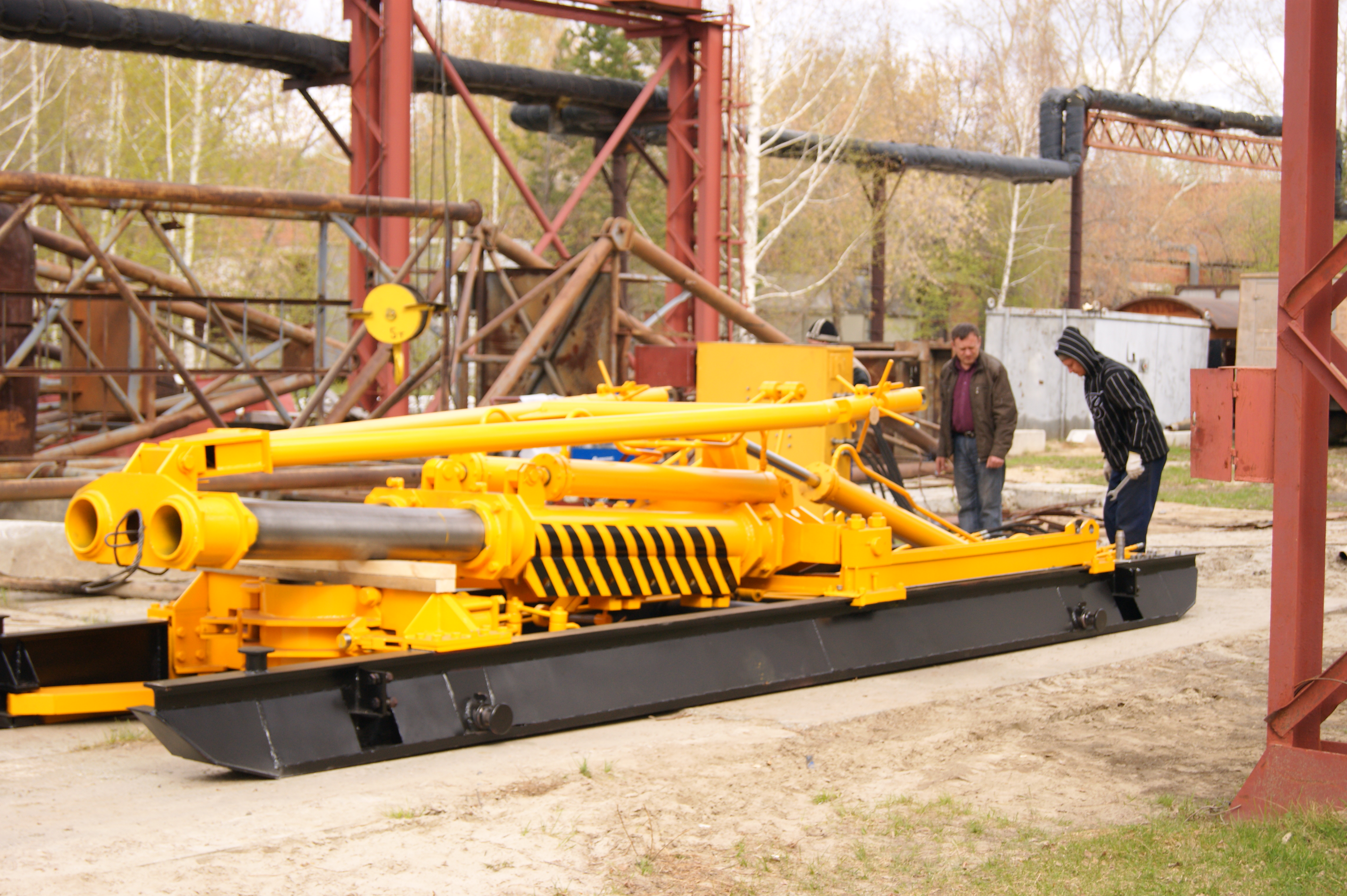

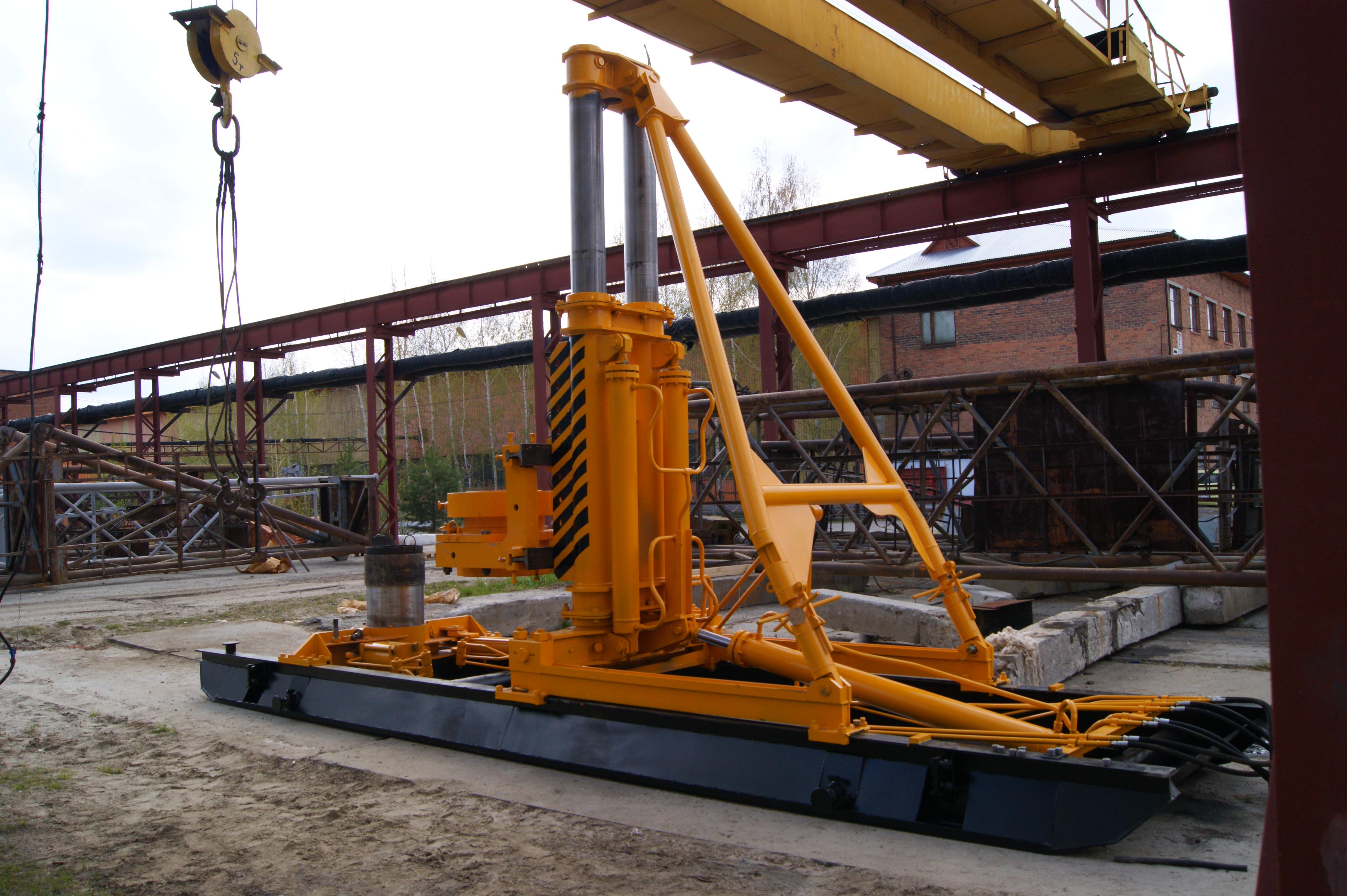

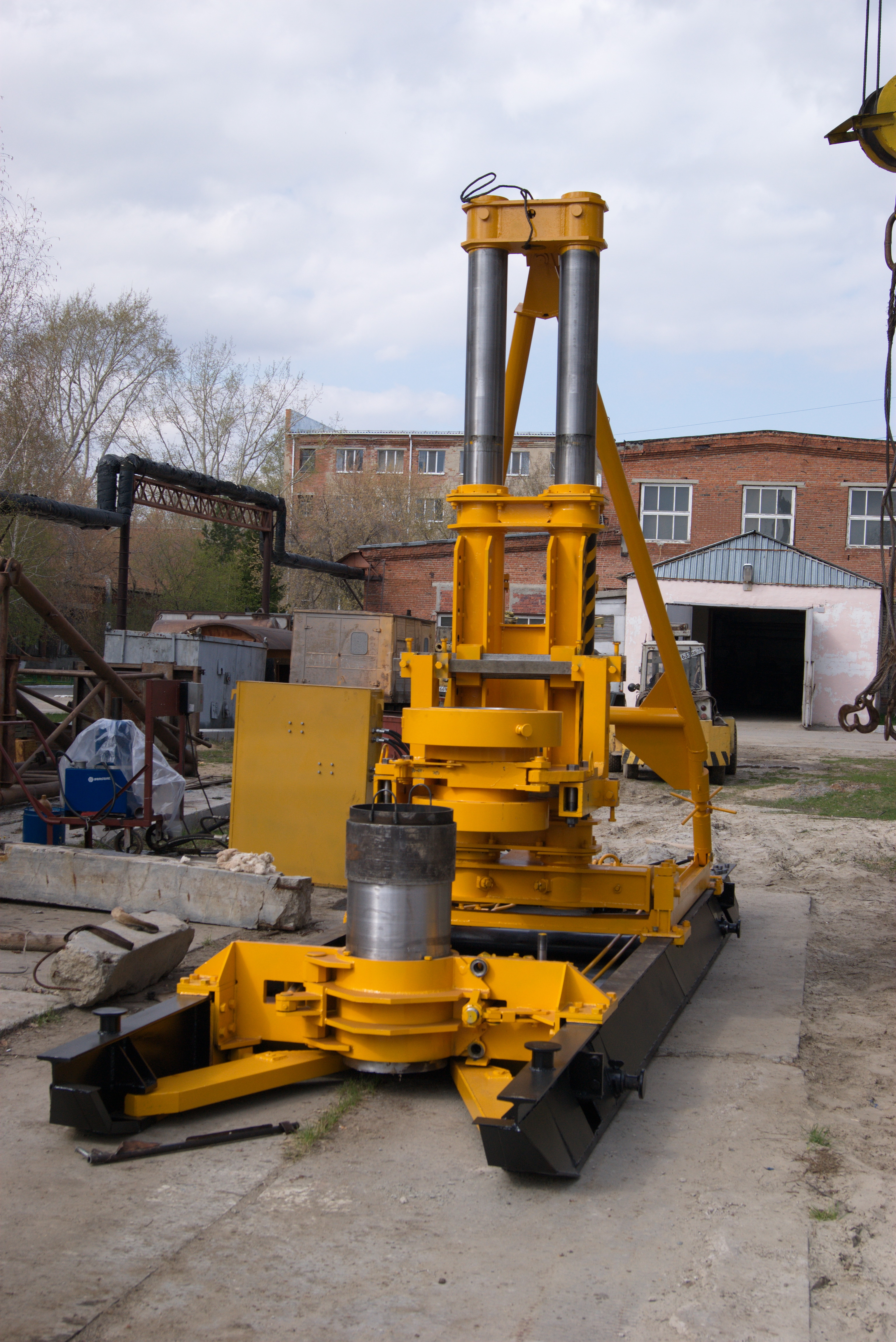

Натаскиватель гидравлический НГ-50 (НГ-00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Натаскиватель НГ-55 предназначен для наведения (принудительной установки) запорной компоновки на устье скважины, при ликвидации открытых фонтанов на нефтяных и газовых скважинах.
Климатическое исполнение - УХЛ1 по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 40 до плюс 40 °С).
Натаскиватель предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.
б) температура рабочей среды – от минус 40 до плюс 100 °С.
|
Наименование параметра
|
Значение |
|
Привод
|
Гидравлический, дистанционный |
|
Рабочее давление в гидросистеме, МПа (кгс/см2), не более |
10 (100) |
|
Пробное давление в гидросистеме, МПа (кгс/см2), не более |
16 (160) |
|
Наружный диаметр захватываемой обсадной колонны, мм |
168, 178, 245, 324, 340, 426 |
|
Усилие прижатия монтируемого оборудования к устью, Н (кгс) при рабочем давлении |
250 000 (25000) |
|
Усилие подъема монтируемого оборудования к устью, Н (кгс) при рабочем давлении |
350 000 (35000) |
|
Величина хода вертикальной каретки, мм |
1250 |
|
Величина хода горизонтальной каретки, мм |
1630 |
|
Габаритные размеры, мм, не более: а) в рабочем положении: длина |
7325 |
|
ширина |
1870 |
|
ширина (с колёсами) |
2180 |
|
высота |
5950 |
|
б) в транспортном положении: длина |
7695 |
|
ширина |
1870 |
|
ширина (с винтами грузовыми) |
2110 |
|
высота |
1450 |
|
Масса в сборе без компоновки ПВО, кг, не более |
7200 |
Срок изготовления
| Срок поставки | 6 месяцев |
