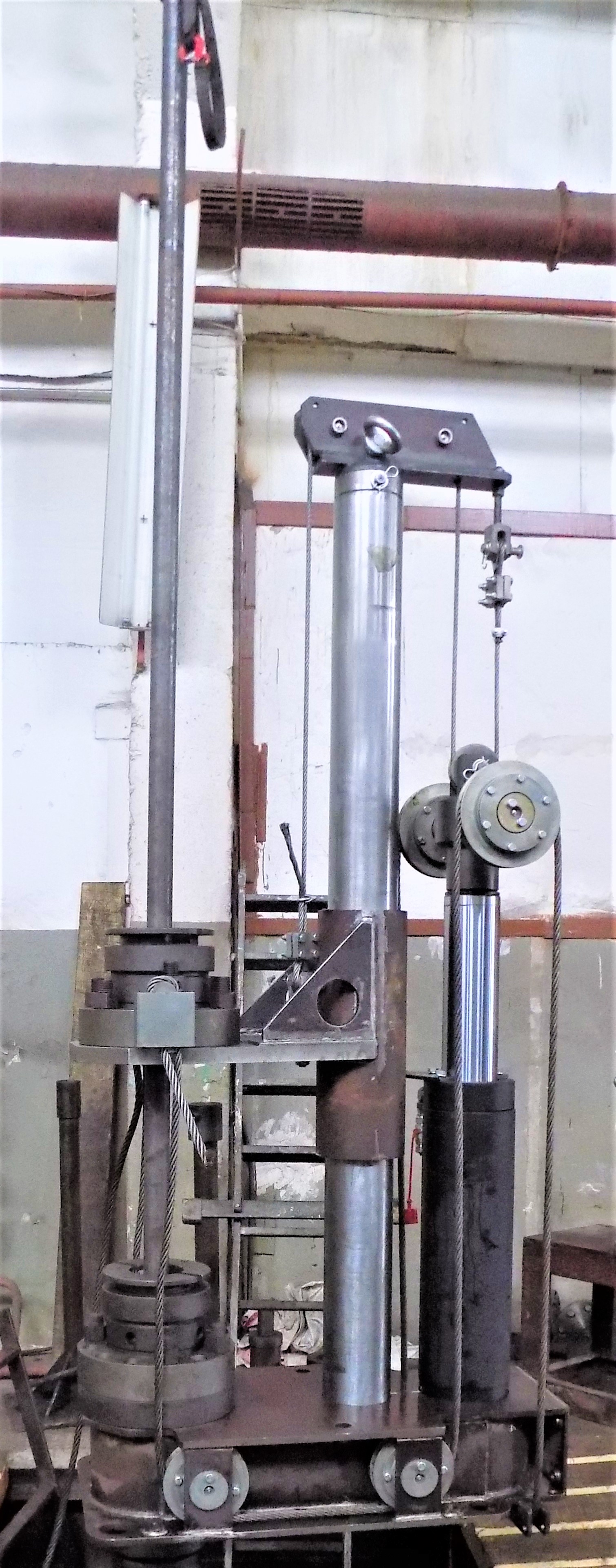

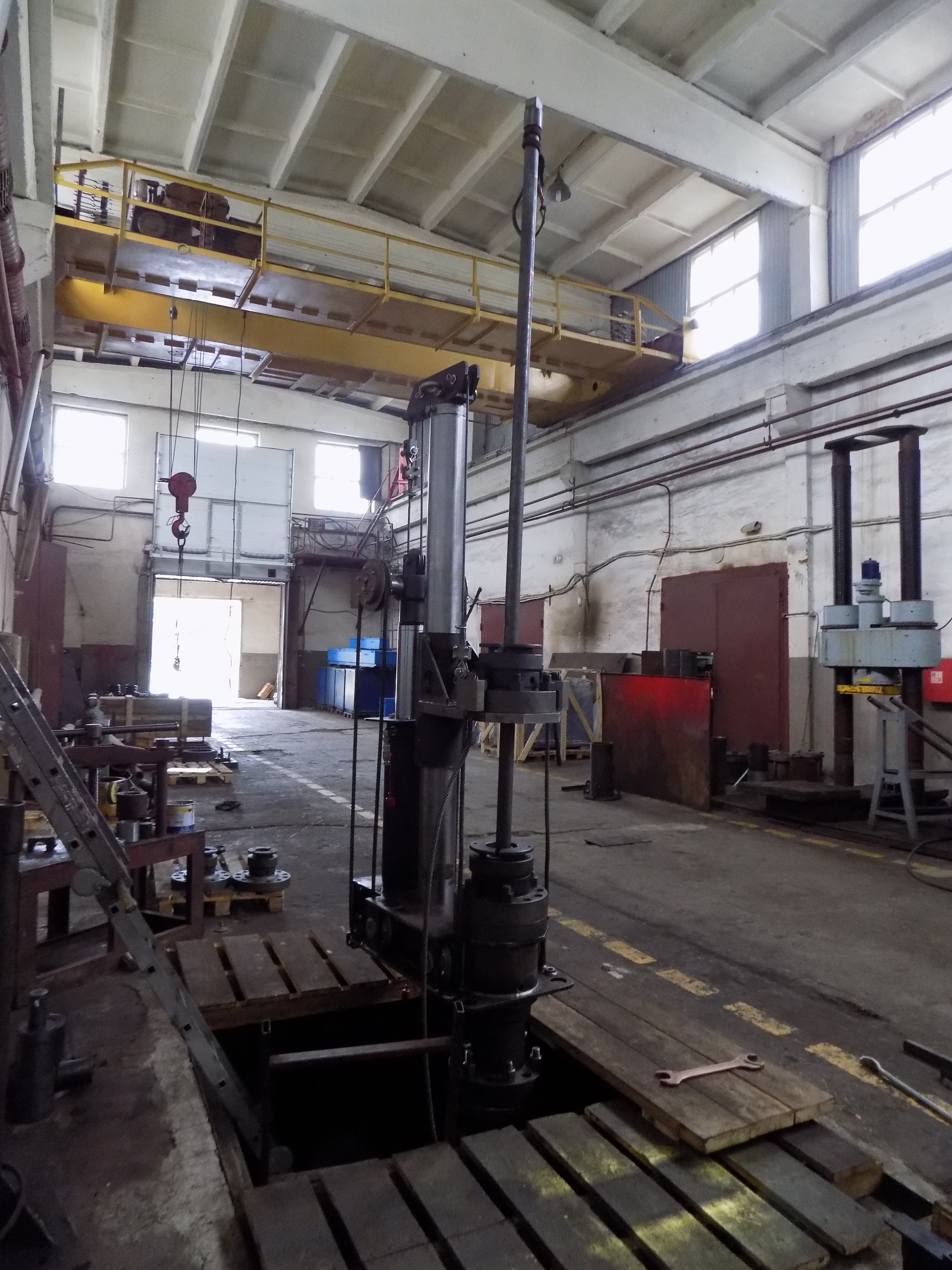

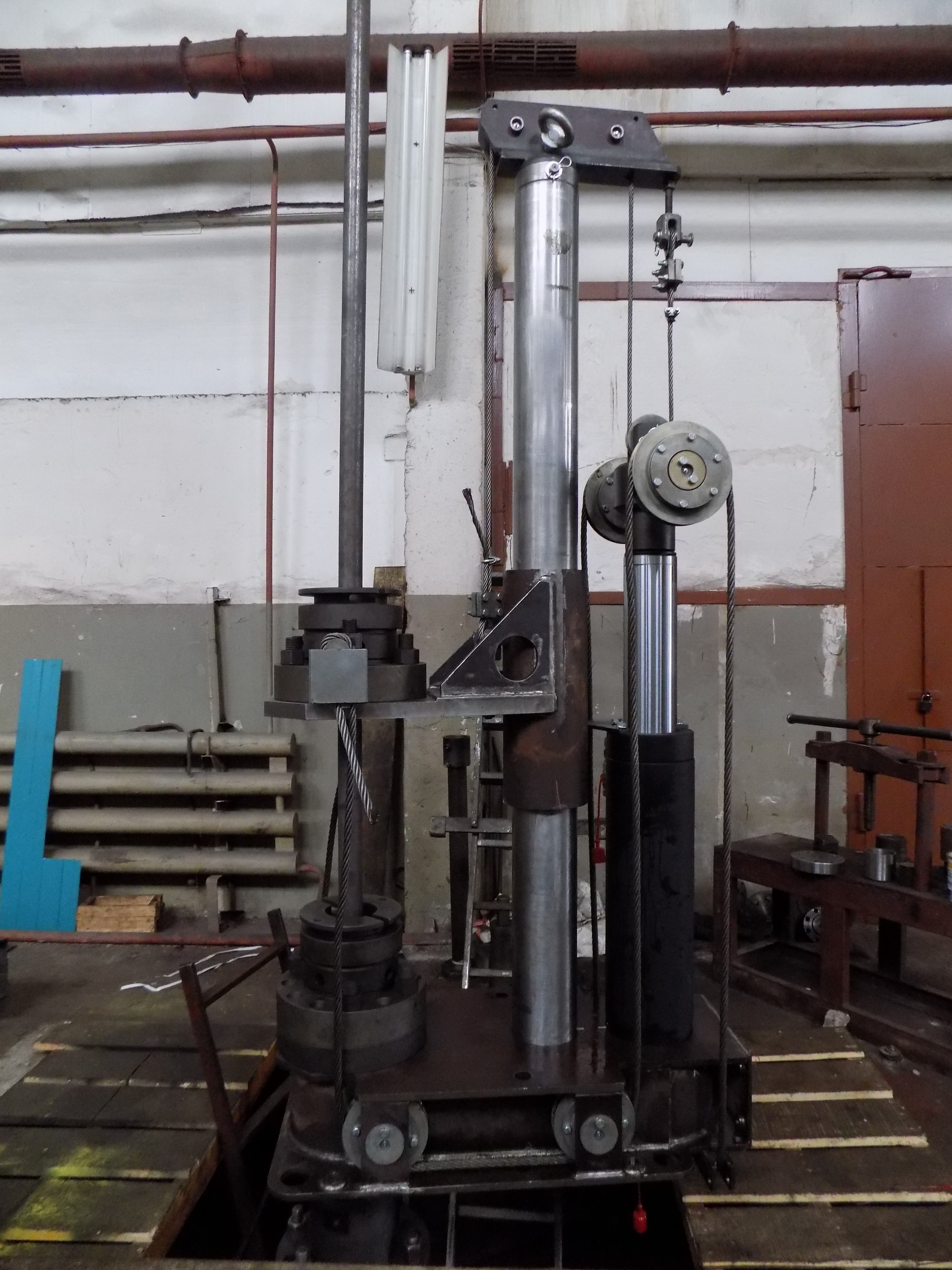

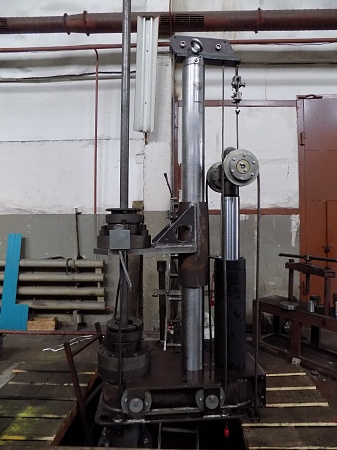

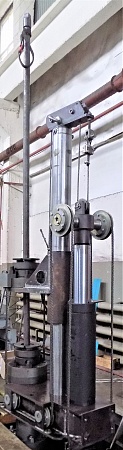

Устройство для спуска труб под давлением СПШ-3 (132.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
СПШ-3 предназначено для принудительного спуска труб в скважину с одновременной герметизацией труб, при наличии устьевого давления, при ликвидации газонефтеводопроявления или открытого фонтана или при проведении других работ со скважиной.
Климатическое исполнение - УХЛ по ГОСТ 15150-69.
СПШ-3 предназначено для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.
б) температура рабочей среды – от минус 40 до плюс 60 °С.
|
Параметр, размерность |
Величина |
|
Рабочее давление скважинной среды Рр, МПа, не более (давление герметизации трубы без спуска и подъёма) |
35 |
|
Пробное давление корпуса герметизатора Рпр=1,5*Рр, МПа |
52,5 |
|
Рабочее давление герметизации труб при спуске, МПа, не более |
14 |
|
Усилие спуска труб, кН (кгс) при рабочем давлении в гидросистеме. |
196 (20000) |
|
Присоединительный нижний фланец (нижний фланец герметизатора) |
180х35 ГОСТ 28919-91 |
|
Диаметр проходного отверстия герметизатора (без герметизации), мм |
100 |
|
Герметизируемые трубы |
Насосно-компрессорные трубы Ø42, Ø48, Ø60, Ø73 ГОСТ 633-80, ГОСТ Р 53366- 2009 (ИСО 11960:2004) |
|
Конструктивное исполнение СПШ-3 |

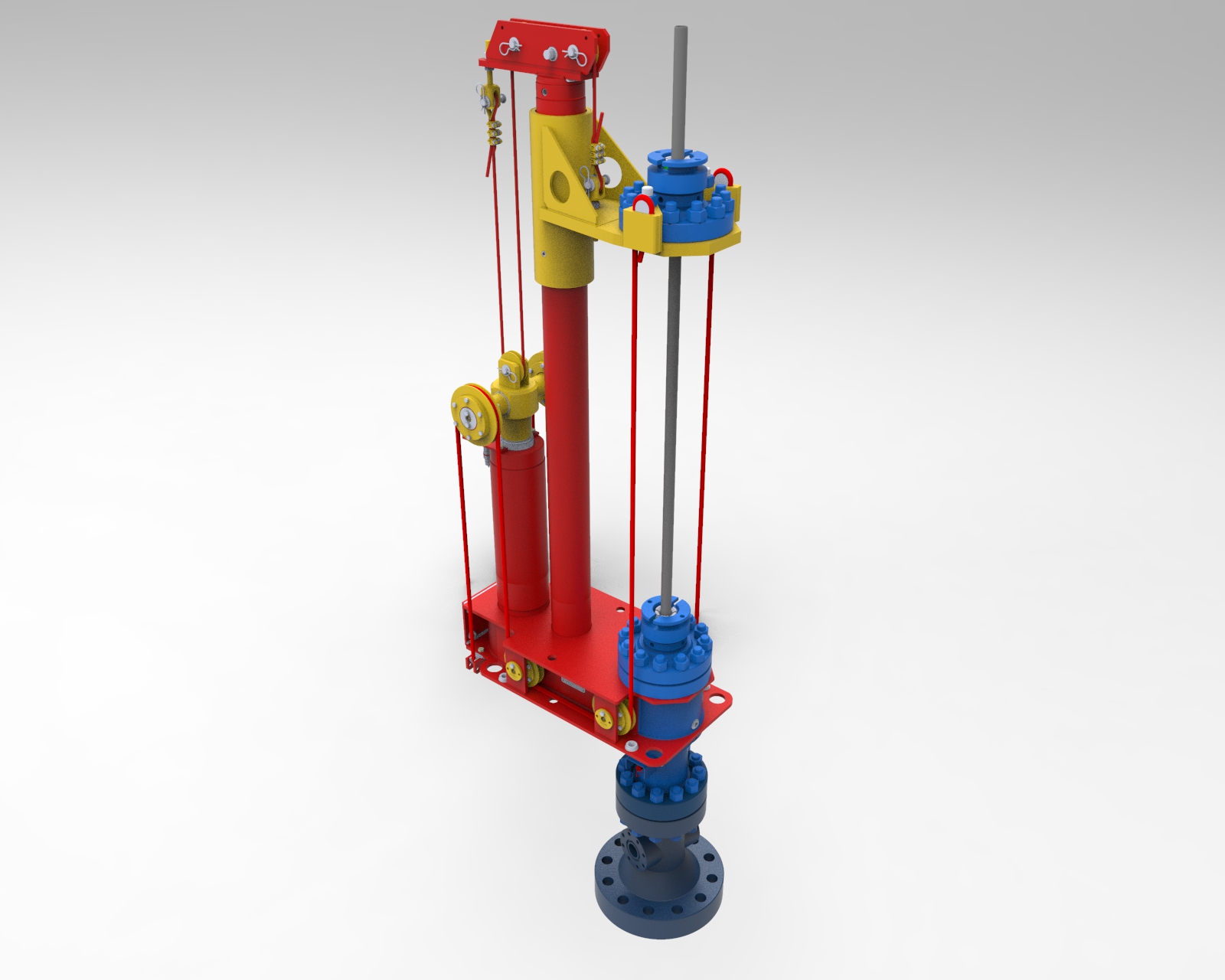

Сборно-разборное, с одной стойкой, с одним гидроцилиндром, с тросовой тяговой системой, с автоматическим захватом труб для спуска с скважину и автоматическим удержанием труб от выталкивания из скважины, с дополнительным гидроприводным герметизатором неподвижной трубы при замене рабочего герметизирующего уплотнителя |
|
Количество захватов труб |
Два (один неподвижный удерживающий захват, один подвижный спускающий захват) |
|
Конструктивное исполнение захватов труб |
Сменные, конусные, с зубчатыми сухарями (шлипсовые) |
|
Ход подвижного захвата, мм |
от 1400 до 1500 |
|
Привод механизма спуска труб |
Дистанционный, гидравлический, гидроцилиндром двустороннего действия |
|
Рабочее давление гидросистемы, Ррг, МПа |
12 |
|
Пробное давление гидросистемы, Рпрг=1,5*Ррг, МПа |
18 |
|
Ход штока гидроцилиндра, мм |
750 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Объём заправки гидроцилиндра подъёма и опускания захвата, при поднятом штоке гидроцилиндра, без учёта объёма в рукавах, куб. дм. |
24 |
|
Объём заправки гидроцилиндра подъёма и опускания захвата, при опущенном штоке гидроцилиндра, без учёта объёма в рукавах, куб. дм. |
12 |
|
Присоединительные размеры гидроцилиндра подъёма и опускания захвата |
Два ниппеля БРС 1" ISO 7241-A |
|
Присоединительный размер дополнительного гидроприводного герметизатора |
Один ниппель БРС 3/8" ISO 7241-A |
|
Габаритные размеры СПШ-3 в рабочем состоянии, мм, не более: |
|
|
- длина |
1200 |
|
- ширина |
600 |
|
- высота |
3100 |
|
Масса нетто в рабочем состоянии, кг, не более |
1300 |
|
Габаритные размеры тары, мм, не более |
|
|
- длина |
3600 |
|
- ширина |
1500 |
|
- высота |
900 |
|
Масса в таре, с комплектом запасных и расходных частей, кг, не более |
2000 |
Для работы с СПШ-3 необходимо применять превентор с удерживающими плашками, данные превенторы не входят в основной комплект поставки.
СПШ-3 является сборно-разборным изделием. СПШ-3 собирается непосредственно на устье скважины из комплекта составных частей. Допускается транспортирование и хранение СПШ-3 в сборе.
Срок изготовления
| Срок поставки | 5 месяцев |
