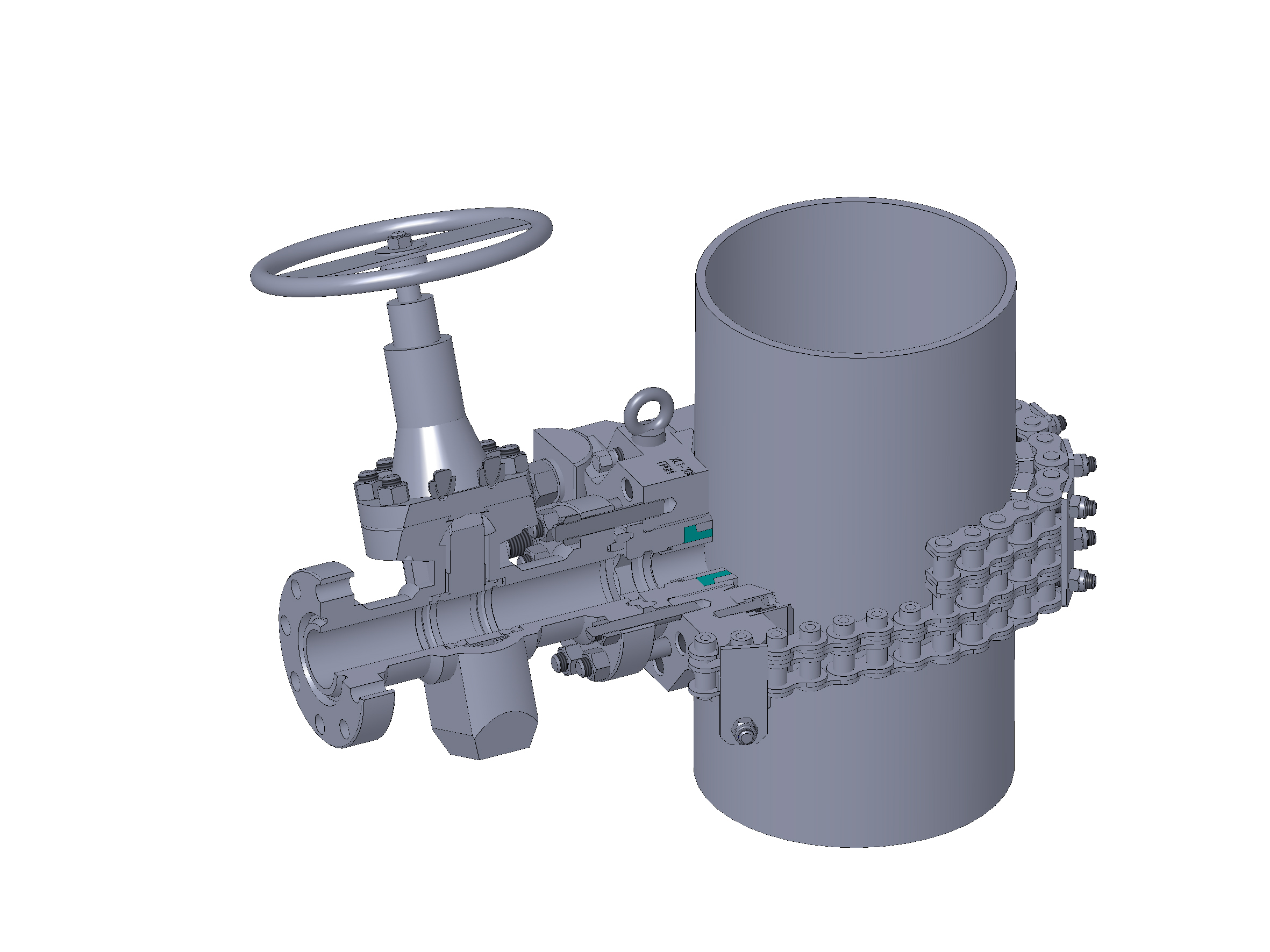

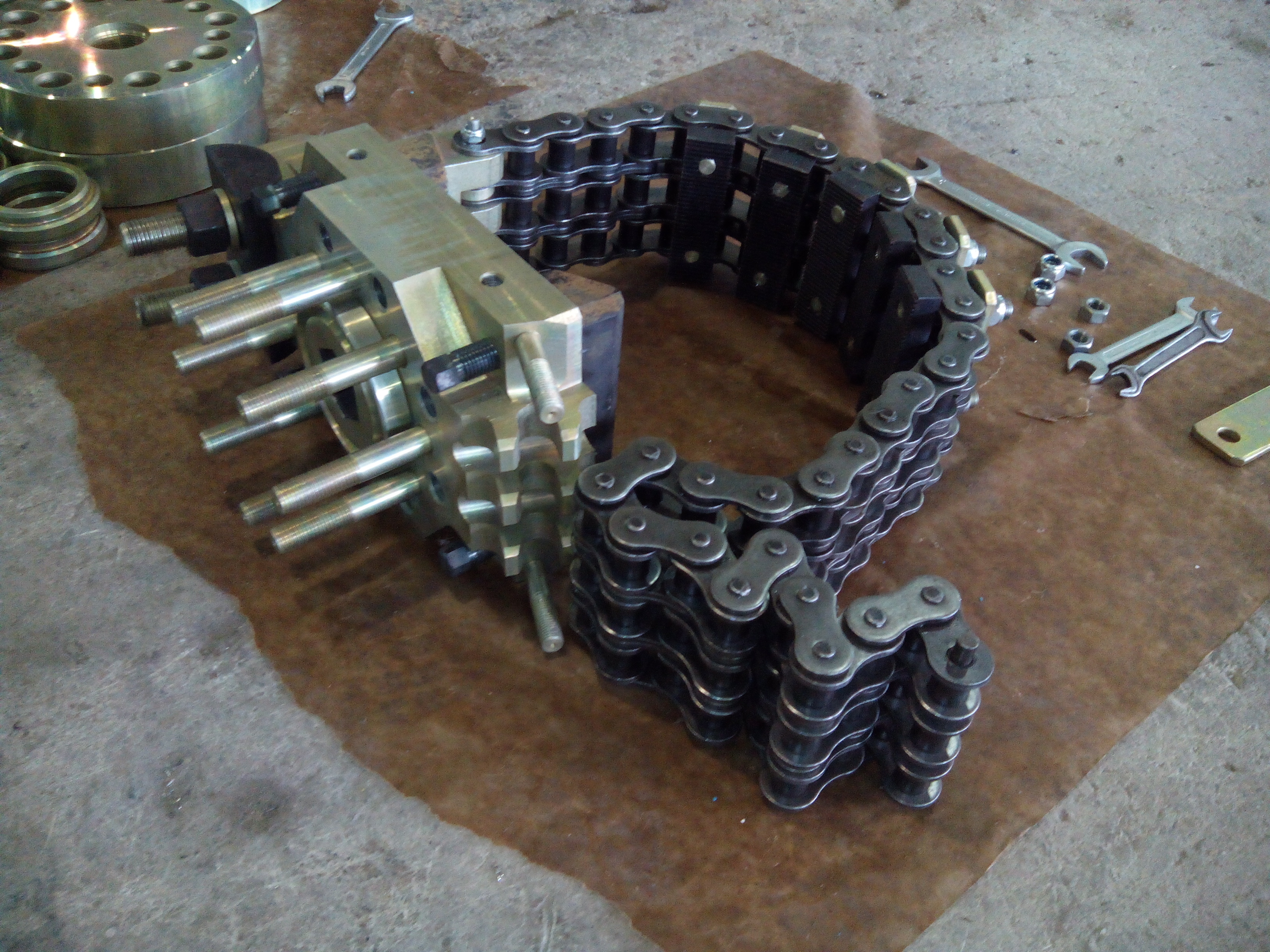

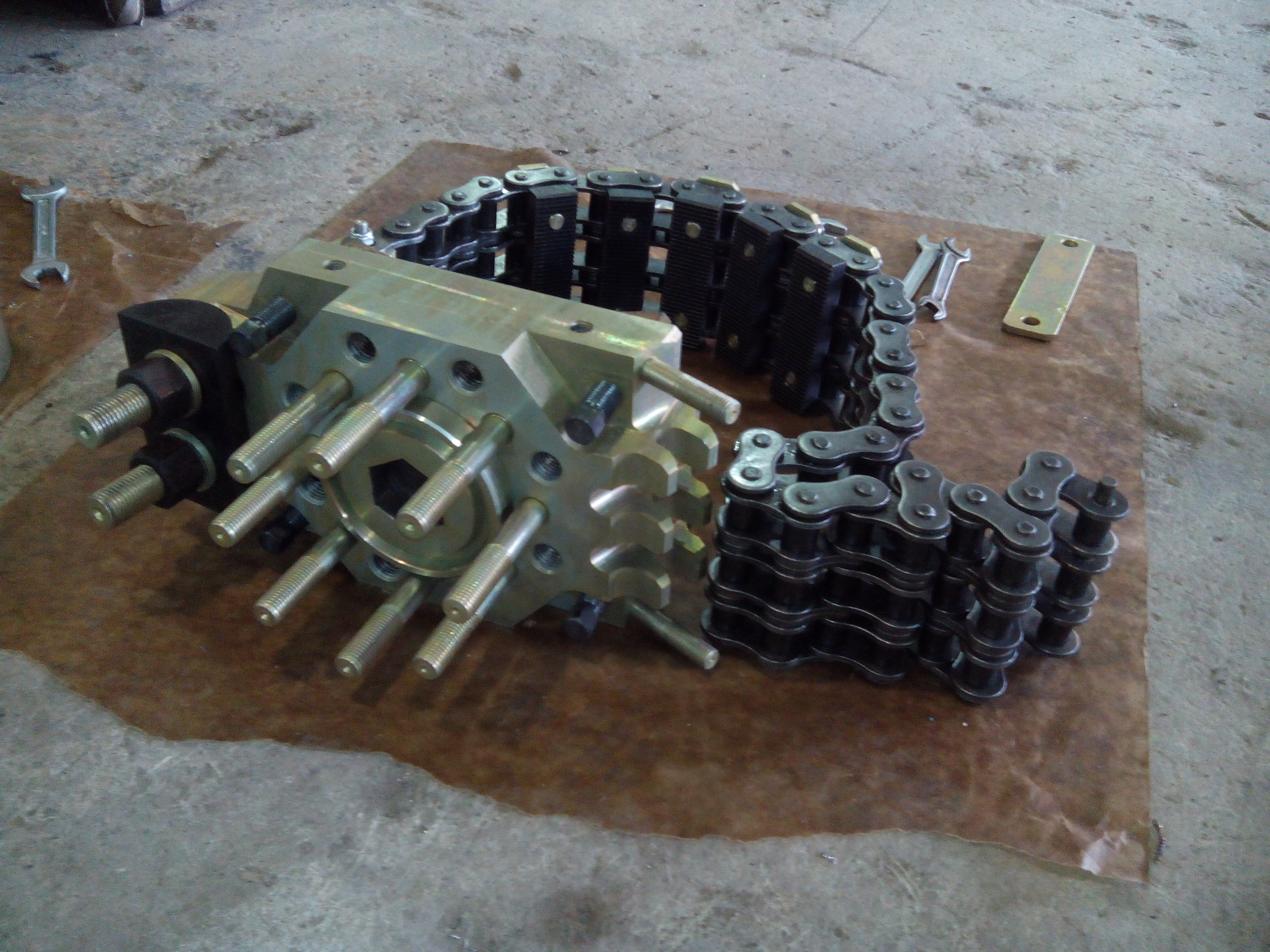

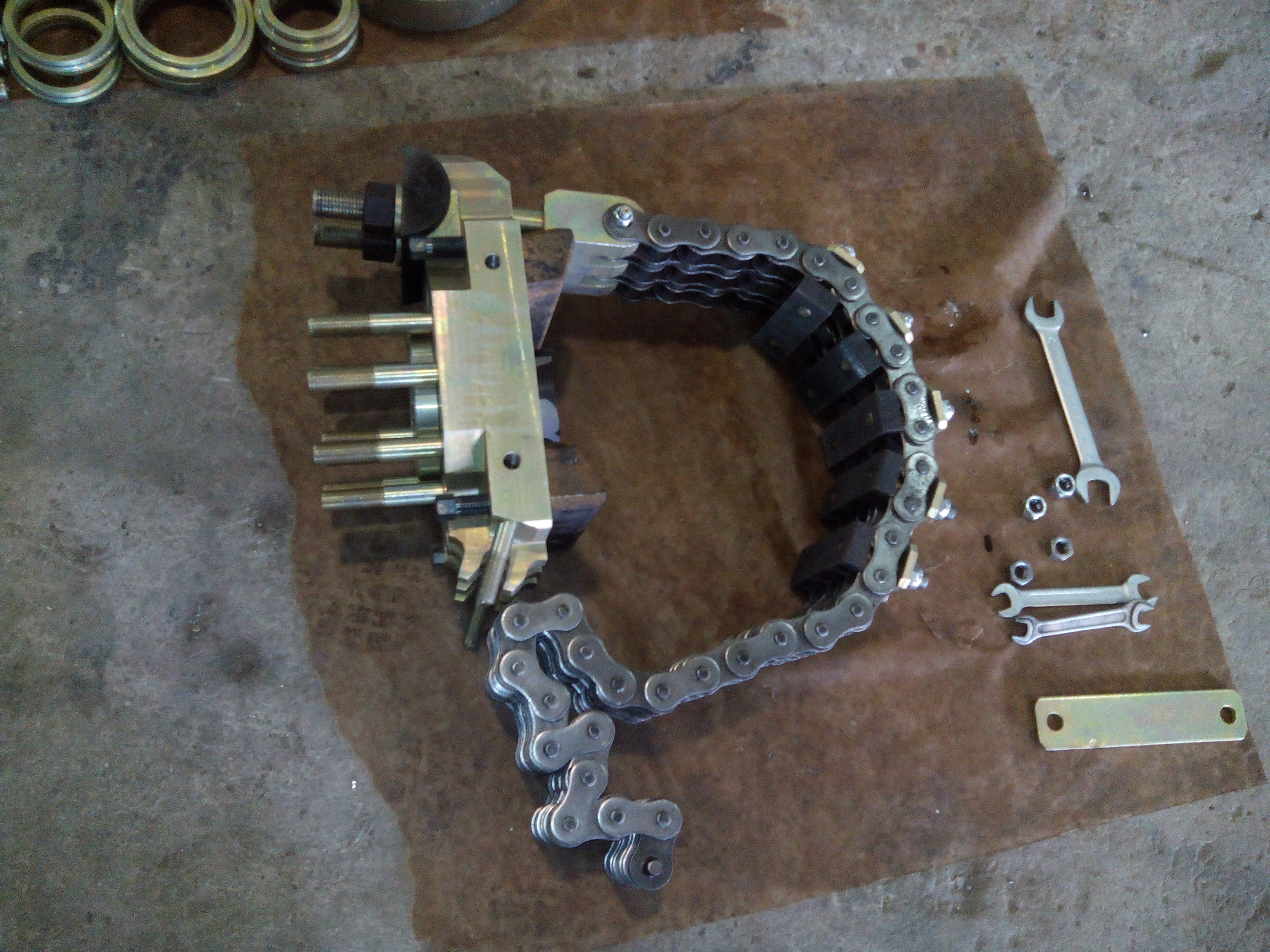

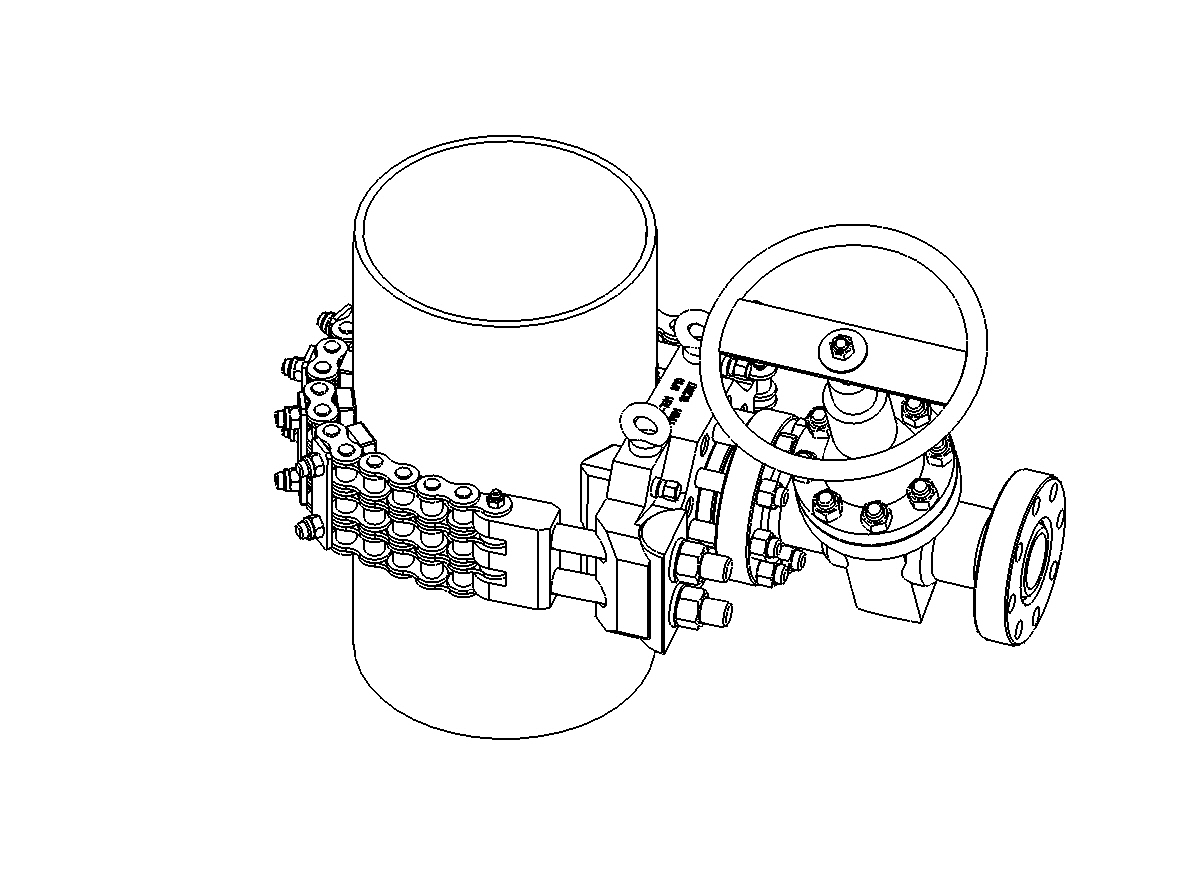

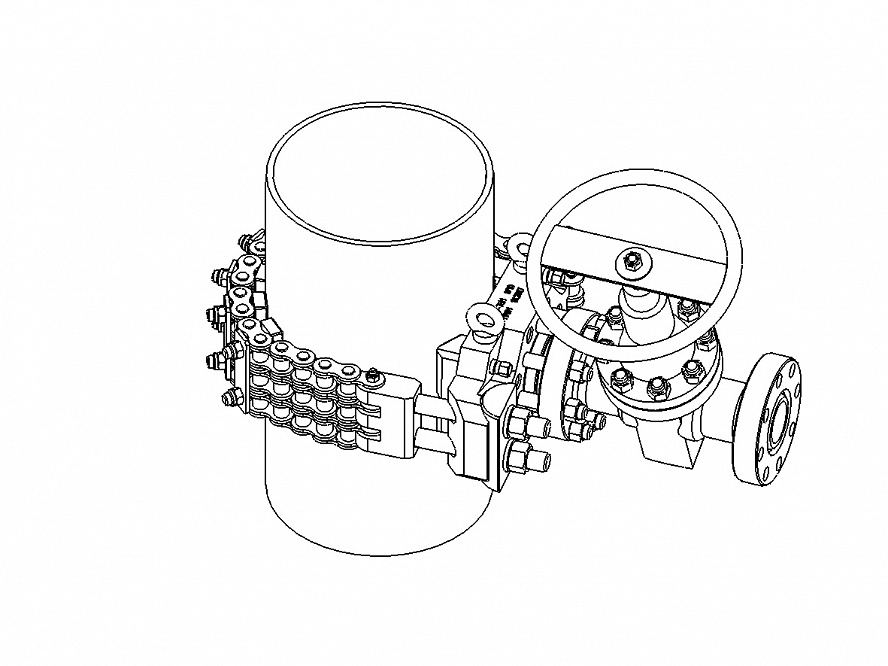

Хомуты для сверления технологических отверстий в трубах 219-340 ХСТ-70М (096.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Хомут применяется при работах, связанных со сверлением технологических отверстий под давлением на трубах.
Хомут предназначен для обеспечения герметичности во время работ по сверлению труб, находящихся под давлением; для закрепления на трубе запорной арматуры и оборудования для сверления труб под давлением.
Климатическое исполнение - УХЛ1 по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 40 до плюс 40 °С).
Хомут предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, пластовые воды;
б) температура рабочей среды – от -40 до плюс 100 °С.
|
Параметр, размерность |
Величина |
|
Рабочее давление Рр, МПа |
|
|
Для трубы Ø219 |
35 |
|
Для трубы Ø245 |
21 |
|
Для трубы Ø273 |
21 |
|
Для трубы Ø299 |
21 |
|
Для трубы Ø324 |
14 |
|
Для трубы Ø340 |
14 |
|
Пробное давление Рпр=1,25*Рр max=1,25*35; МПа |
44 |
|
Наибольший диаметр отверстия во втулке для сверла, мм |
40 |
|
Диаметры обсадных труб и муфт ГОСТ 632-80, на которых обеспечивается герметизация, мм |
Труба Ø219, муфта Ø 244,5; труба Ø245, муфта Ø269,9; труба Ø273, муфта Ø298,5; труба Ø299, муфта 323,9; труба Ø324; труба Ø340 |
|
Размер фланца |
Флан 65х21/65х35 ГОСТ 28919-91 |
|
Диаметр канавки под прокладку фланцевого соединения, мм |
Ø107,9 |
|
Отверстия под шпильки |
8 отв М20х25 на Ø159; 8 отв М24х30 на Ø190,5 |
|
|
65х21ф; 65х35ф; 80х21 ГОСТ 28919-91 |
|
Габаритные размеры, мм, не более: |
|
|
- длина (при монтаже на трубе Ø340) |
620 |
|
- ширина |
450 |
|
- высота |
300 |
|
Масса нетто изделия в сборе, любого исполнения, кг, не более |
80 |
Срок изготовления
| Срок поставки | 3 месяца |
