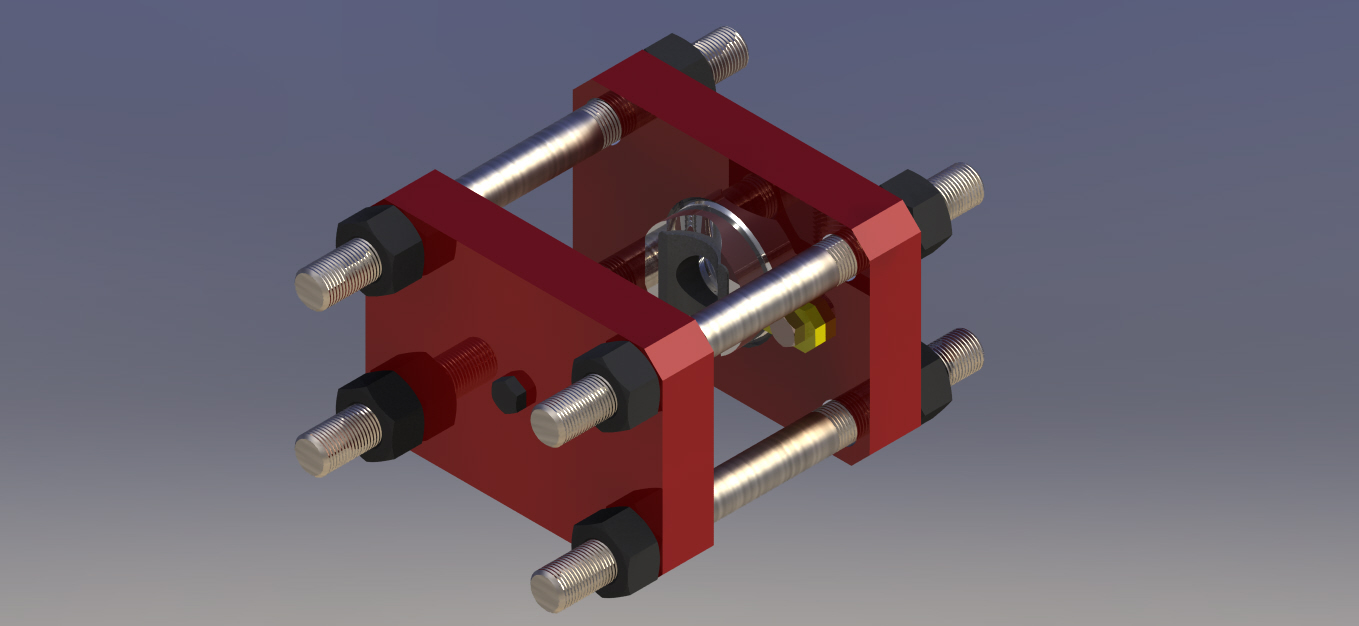

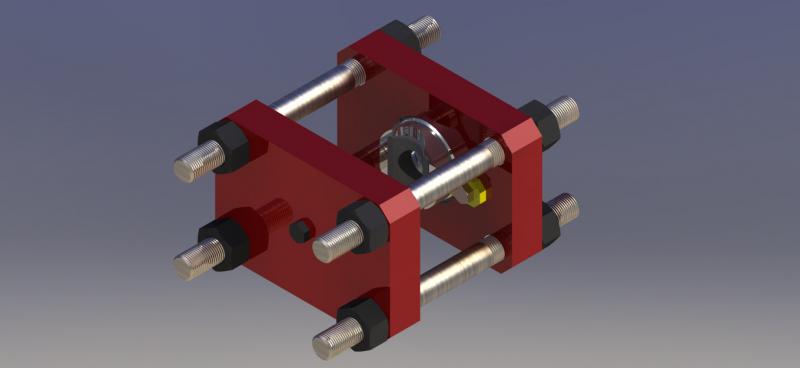

Хомуты для сверления технологических отверстий в трубах 60-190.5 ХСТ-70 (038.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
4.1.1.1. Хомут применяется при работах, связанных со сверлением под давлением технологических отверстий на трубах (НКТ, бурильных, бурильных ведущих, бурильных замков, обсадных) или шиберов задвижек
Хомут предназначен для обеспечения герметичности во время работ по сверлению труб под давлением; для закрепления на трубе запорной арматуры и оборудования для сверления труб под давлением.
Климатическое исполнение - УХЛ1 по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 40 до плюс 40 °С).
Хомут предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, пластовые воды;
б) температура рабочей среды – от -40 до плюс 100 °С.
|
Параметр технической характеристики, размерность |
Величина |
|
Рабочее давление, МПа |
70 |
|
Диаметр уплотняемых труб и бурильных замков |
60, 73, 89, 102, 105, 108, 114, 127, 140, 146, 162, 168, 172, 178, 190.5 и 194 |
|
Типоразмеры уплотняемых ведущих бурильных труб |
76х76, 80х80, 89х89, 108х108, 133х133, 140х140, 152х152 |
|
Максимальный диаметр сверления через хомуты, мм |
40 |
|
Присоединительный размер фланца |
Флан 50х70 ГОСТ 28919-91 Флан 65х35Ф (РД) ГОСТ 28919-91 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
415 200 300 |
|
Масса, кг, не более |
60 |
Срок изготовления
| Срок поставки | 3 месяца |
