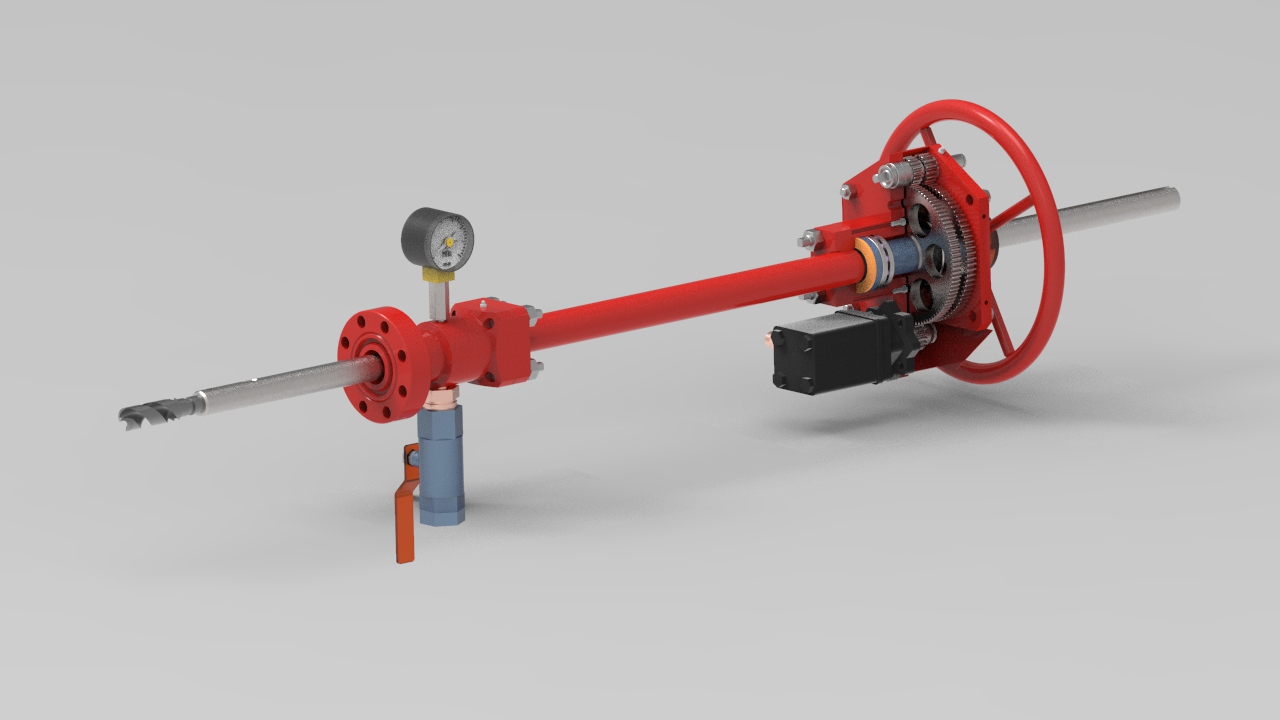

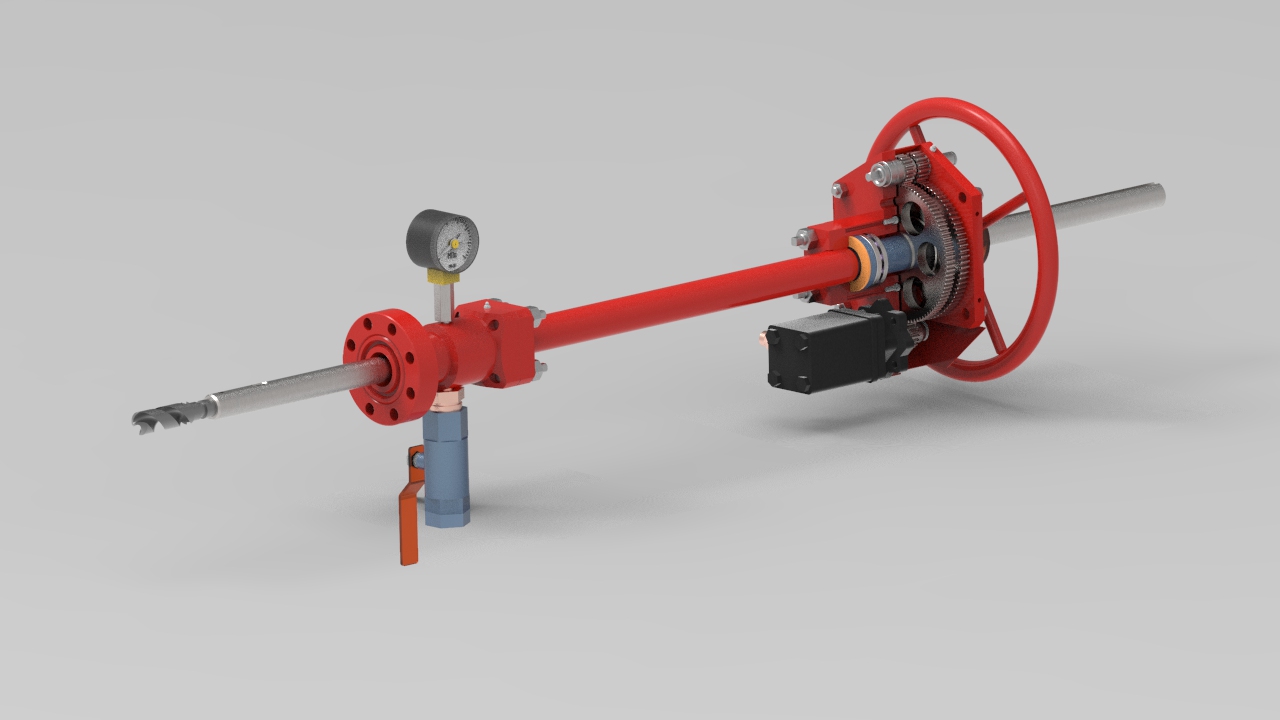

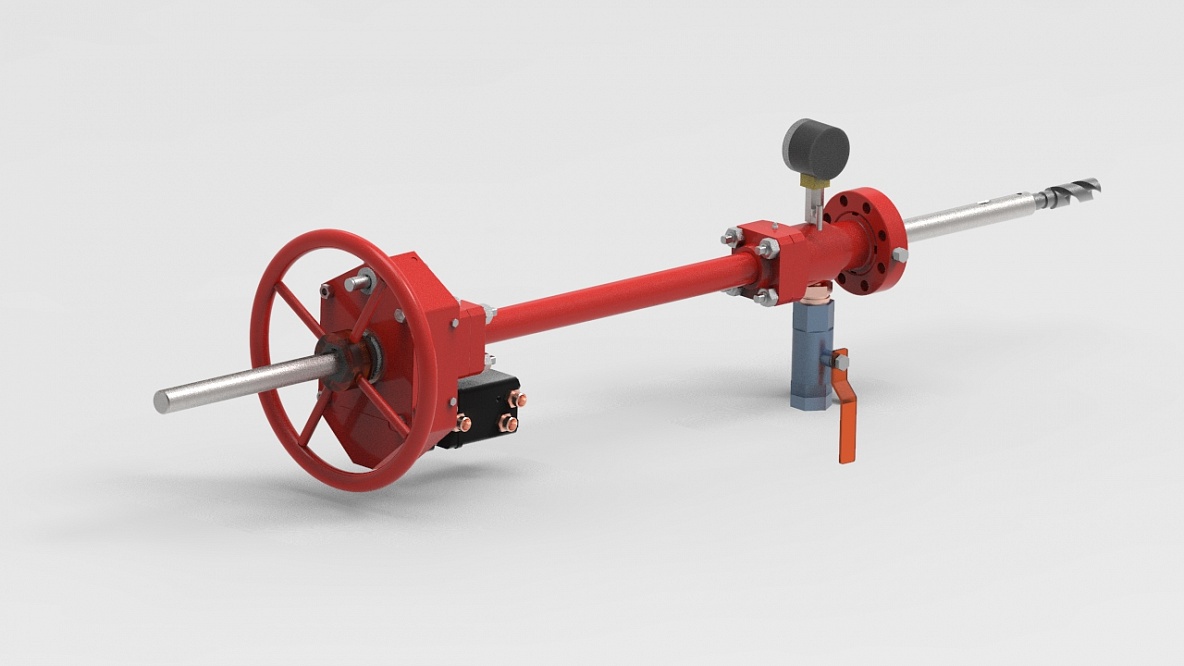

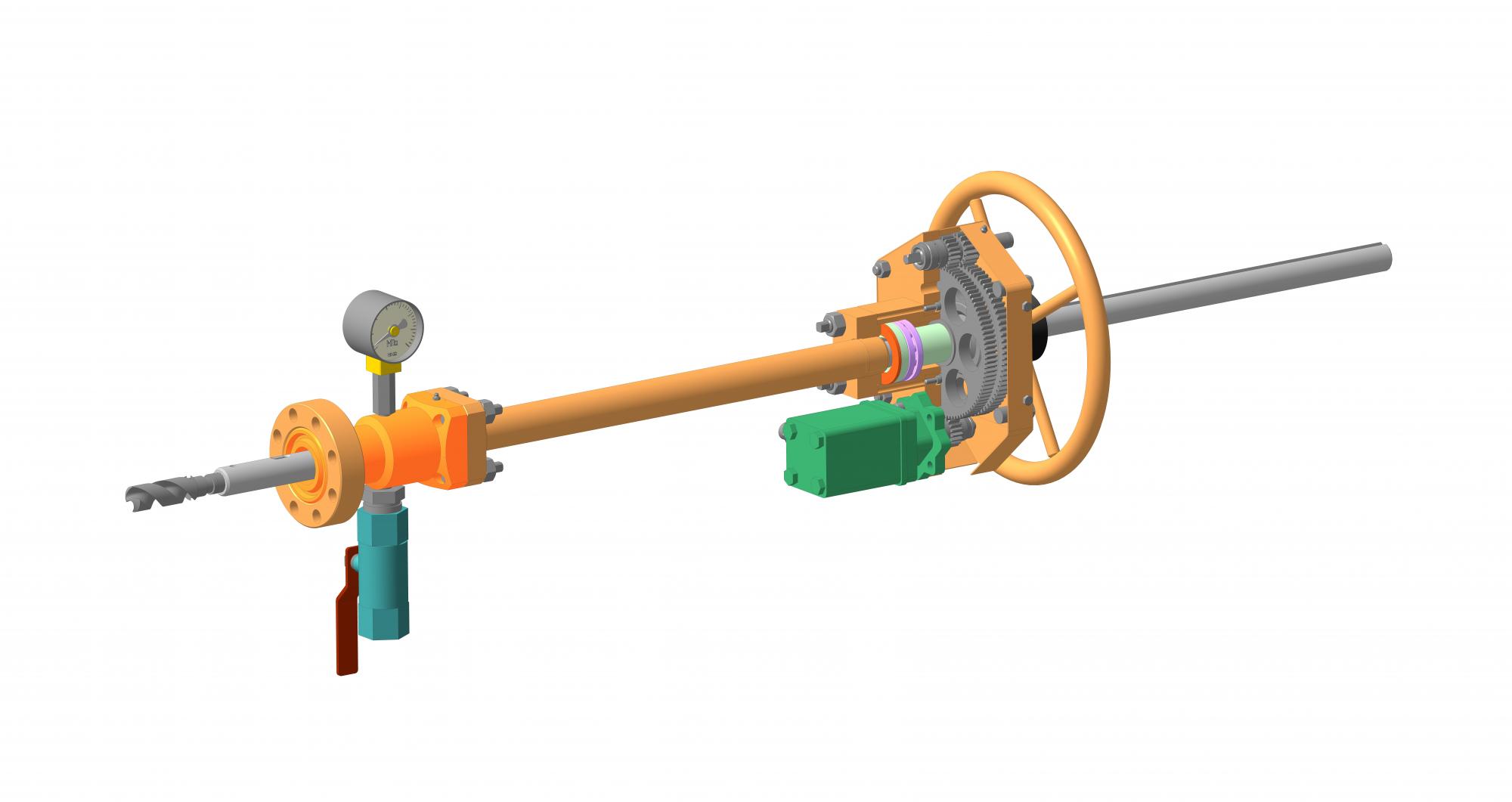

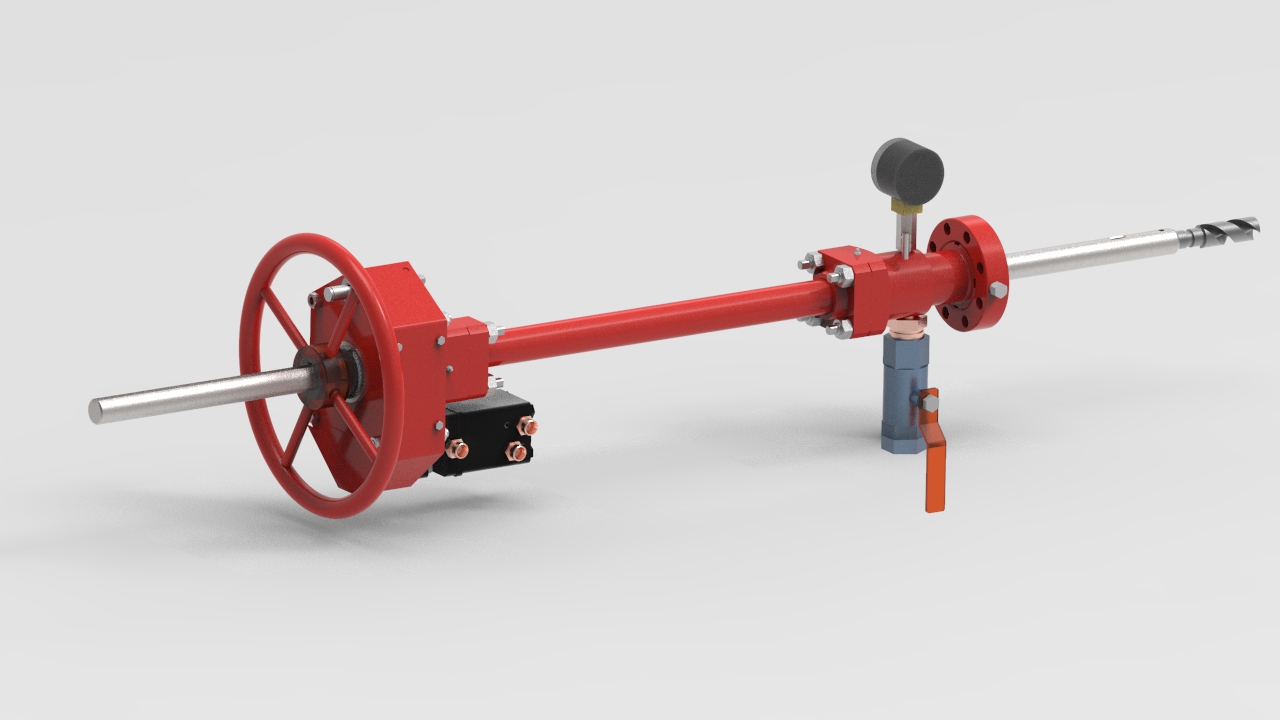

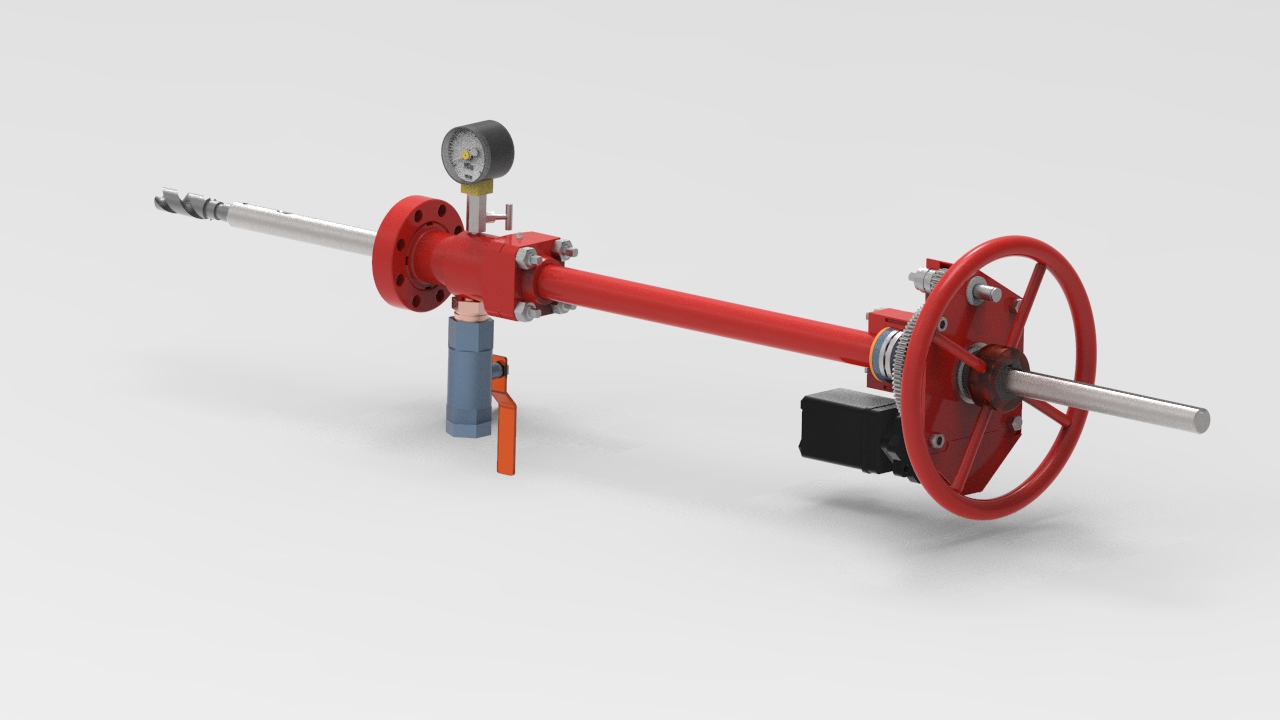

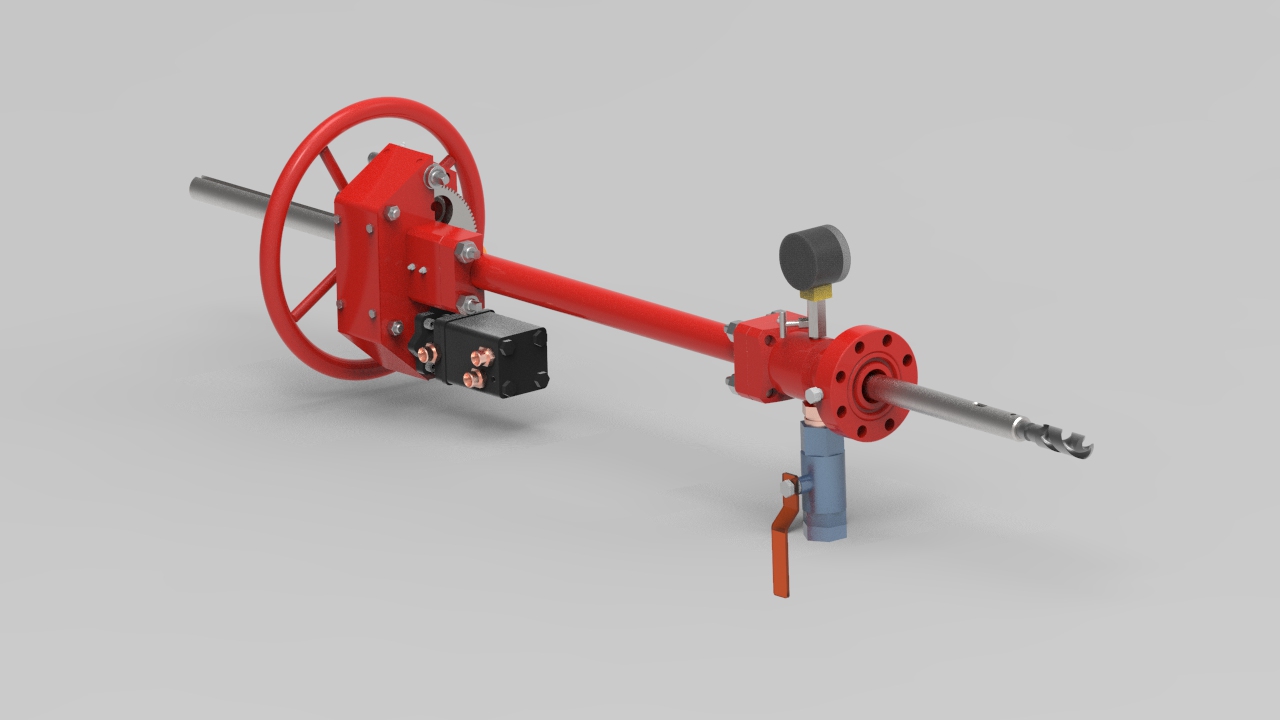

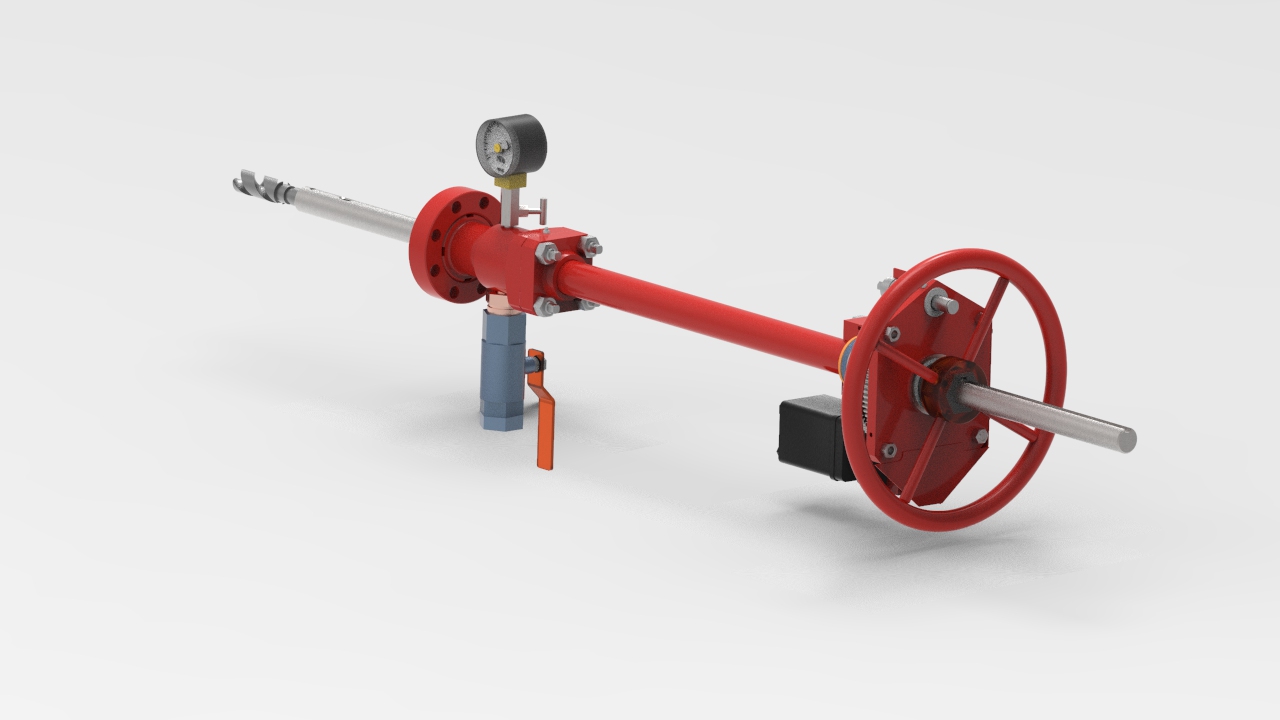

Приспособление для сверления технологических отверстий СВГ-21/35 (061.00.000)

Заказать товар

Задать вопрос

Приспособление для сверления технологических отверстий СВГ-21/35 (далее - СВГ), предназначено для сверления технологических отверстий в колоннах труб, а также сверления шиберов задвижек, находящихся под давлением рабочей среды

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Область применения: СВГ применяется во время ликвидации нефтяных и газовых фонтанов и для проведения ремонтных работ на устье нефтяных и газовых скважин.

Климатическое исполнение СВГ – УХЛ по ГОСТ 15150.

Рабочая среда – газ, нефть, газоконденсат, промывочные жидкости, пластовые воды.

Наименование параметра	Значение
1. Рабочее давление, МПа, не более	21
2. Максимальное давление во время работы, МПа, не более	35
3. Пробное давление, МПа, не более	42
4. Боковой отвод	К 1-1/2" по ГОСТ 6111-52
5. Привод	Гидравлический (при помощи гидромотора)
6. Рабочая жидкость гидромотора	Масло И-20, И-40 Гидравлическая жидкость ВМГЗ
7. Рабочее давление гидромотора, МПа не более	14
8. Подача от маслостанции для гидромотора, л/мин	от 20 до 40
9. Подача сверла рабочего хода, мм/об	0.05
10. Подача сверла холостого хода, мм/об	4
11. Ход шпинделя, мм	900
12. Максимальный диаметр сверления, мм не более	50
13. Максимальный диаметр при рассверливании, мм, не более	65
14. Посадочное место под сверло	Конус Морзе №4
15. Присоединительные размеры фланца, мм - диаметр по шпилькам - диаметр отверстий под шпильки -сред. диаметр канавки под линзу ,мм - диаметр фланца	160, 190,5 8 отв.22, 8 отв. 27 107,9 245
16. Габаритные размеры, мм -длина (без инструмента) -ширина -высота	2150 490 490
17. Масса изделия в сборе, кг, не более	140
