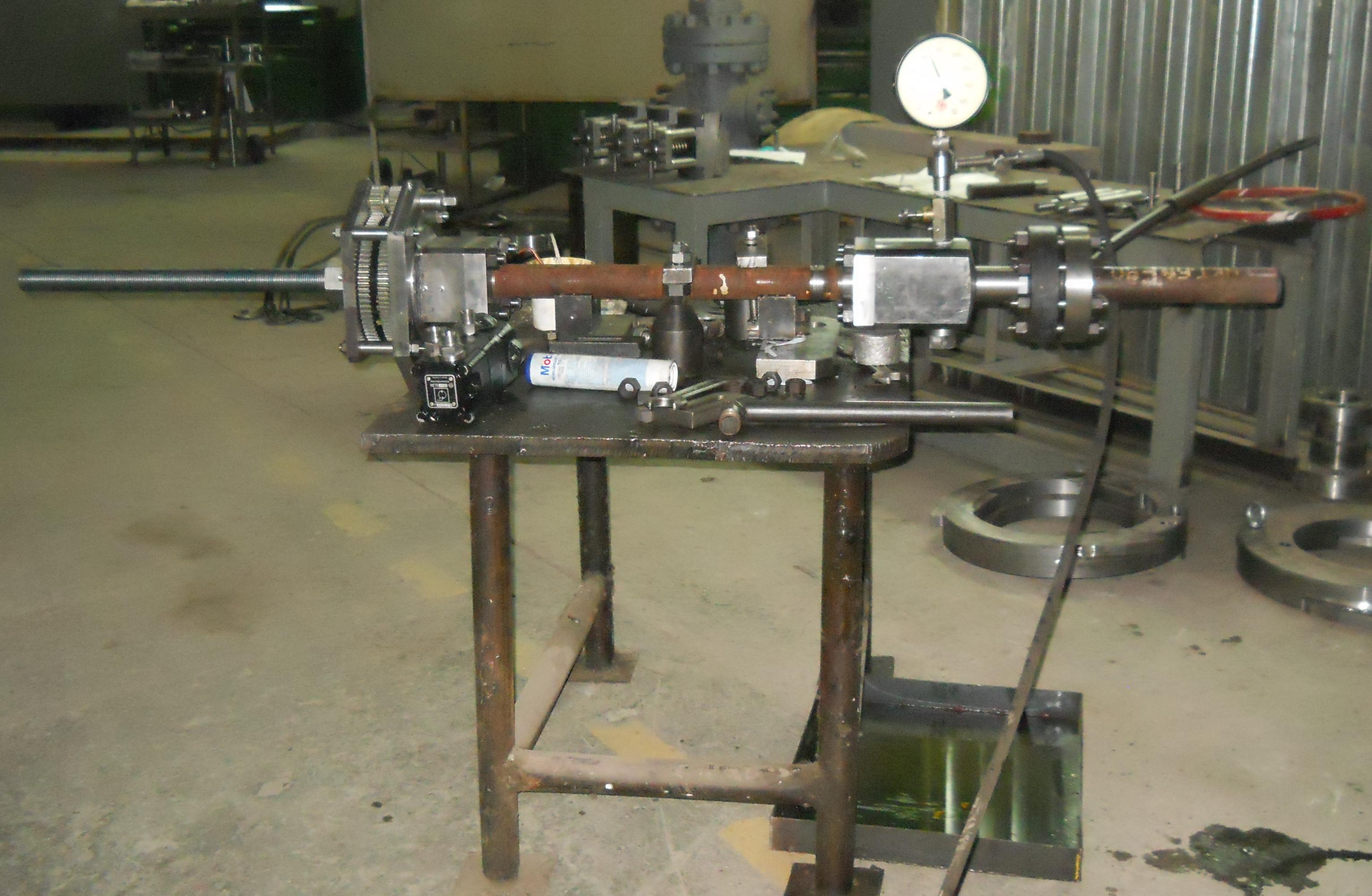

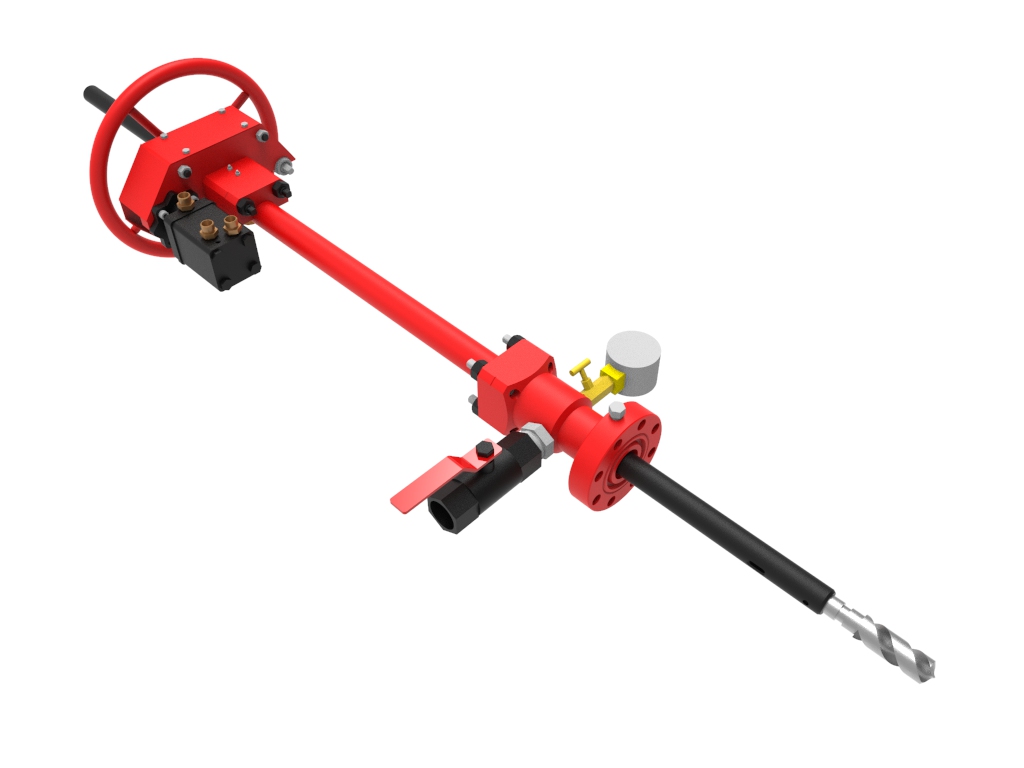

Приспособление для сверления технологических отверстий СВГ-70 (073.00.000)

Наименование параметра

Значение

1. Рабочее давление, МПа, не более

70

1. Максимальное давление при сверлении отверстия, МПа не более

45

3.       Подача при сверлении, мм/об

0.05

4.       Подача холостого хода, мм/об

4

5.       Количество оборотов шпинделя за 1 минуту

20...30

1. Ход шпинделя, мм

760

7.       Диаметр сверления, мм, не более

40

1. Посадочное место под сверло

Конус

Морзе №3

1. Габаритные размеры, мм

-длина (без инструмента)

-ширина

-высота

2050

400

400

10.   Масса, кг, не более

150
