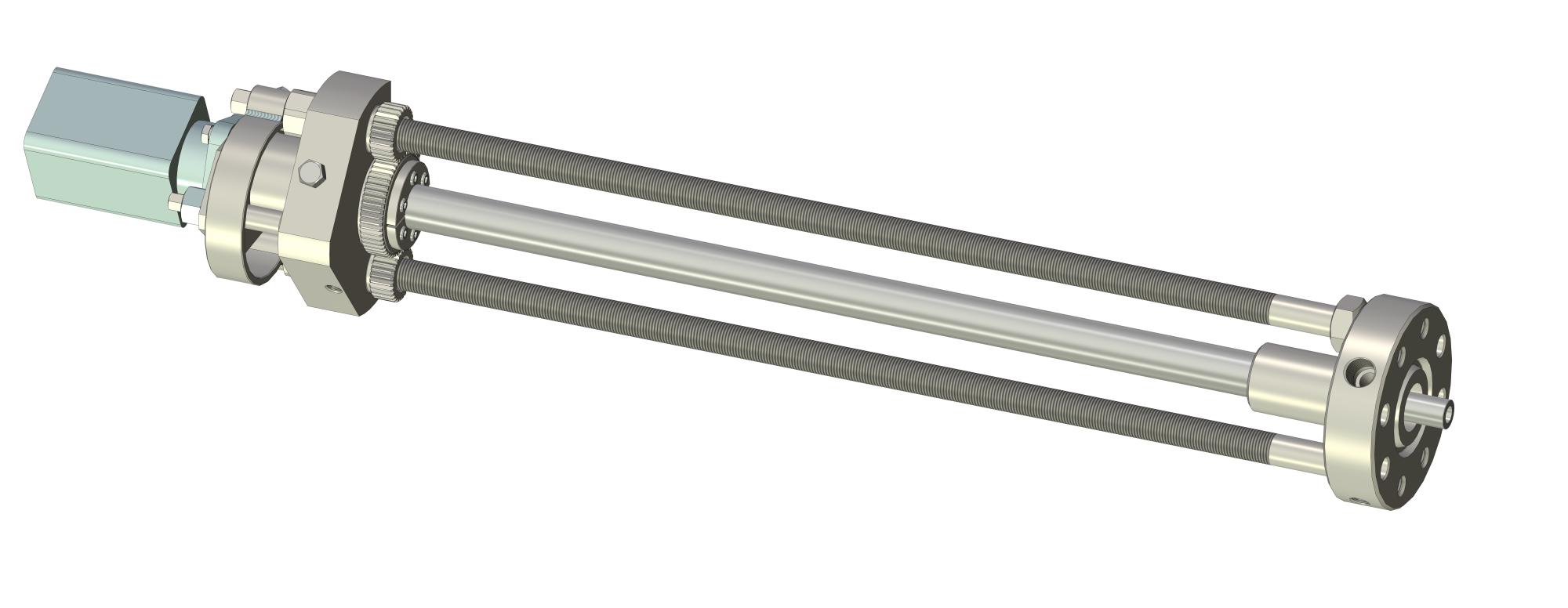

Устройство для сверления высокоскоростное

Наименование параметра

Значение

Рабочее давление, МПа, не более

21

Отверстия во фланце для подключения вентилей

К-1" - 2 отв.

К-1/2" - 2 отв.

Привод

Гидравлический (при помощи гидромотора)

Рабочая жидкость гидромотора

Масло И-20, И-40

Гидравлическая жидкость ВМГЗ

Рабочее давление гидромотора, МПа не более

14

Подача от маслостанции для гидромотора, л/мин

от 20 до 40

Подача сверла рабочего хода, мм/об

ручная , дискретная

Ход шпинделя, мм

900

Максимальный диаметр сверления, мм не более

18

Посадочное место под сверло

Конус Морзе №2

Присоединительные размеры фланца, мм

- диаметр по шпилькам

- диаметр отверстий под шпильки

-сред. диаметр канавки под линзу ,мм

- диаметр фланца

160

8 отв.22,

90

160

Габаритные размеры, мм

-длина (без инструмента)

-ширина

-высота

1600

260

260

Масса изделия в сборе, кг, не более

115
