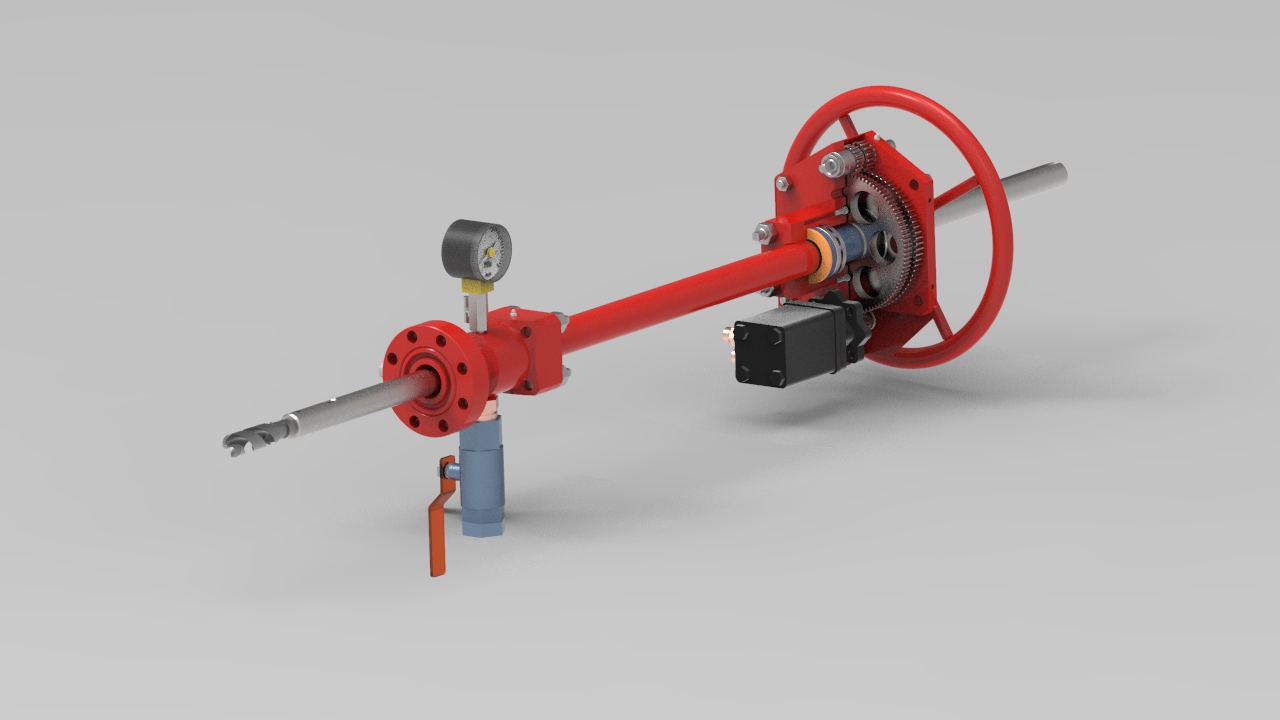

Устройство для сверления отверстий под давлением СВГ-70-1200
Заказать товар
Задать вопрос
Приспособление для сверления технологических отверстий СВГ-70 (далее - СВГ), предназначено для сверления технологических отверстий в колоннах труб, а также сверления шиберов задвижек, находящихся под давлением, при проведении ремонтных работ связанных с закачиванием растворов через просверленное отверстие.
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
| Наименование параметра | Значение |
| 1. Рабочее давление, МПа, не более | 70 |
| 2. Максимальное давление во время работы, МПа, не более | 52 |
| 3. Боковой отвод |
1. НКТ 60 ГОСТ 633-80 2. Резьба К 1/2 ГОСТ 6111-52 3. Резьба К 1/2 ГОСТ 6111-52 |
| 4. Привод |
Гидравлический (при помощи гидромотора) Ручной - при отключении гидромотора |
| 5. Рабочая жидкость гидромотора |
Масло И-20, И-40 Гидравлическая жидкость ВМГЗ |
| 6. Рабочее давление гидромотора, МПа не более | 14 |
| 7. Подача от маслостанции для гидромотора, л/мин | от 20 до 40 |
| 8. Подача сверла рабочего хода, мм/об | 0.05 |
| 9. Подача сверла холостого хода, мм/об | 4 |
| 10. Ход шпинделя, мм | 1200 |
| 11. Максимальный диаметр сверления, мм не более | 50 |
| 12. Максимальный диаметр при рассверливании, мм, не более | 65 |
| 13. Посадочное место под сверло |
Конус Морзе №4 Возможность установки оправки WELDON |
|
14. Присоединительные размеры фланца, мм |
65х70 80х70 |
|
15. Габаритные размеры, мм -длина (без инструмента) -ширина -высота |
2900 500 500 |
| 16. Масса изделия в сборе, кг, не более | 160 |
