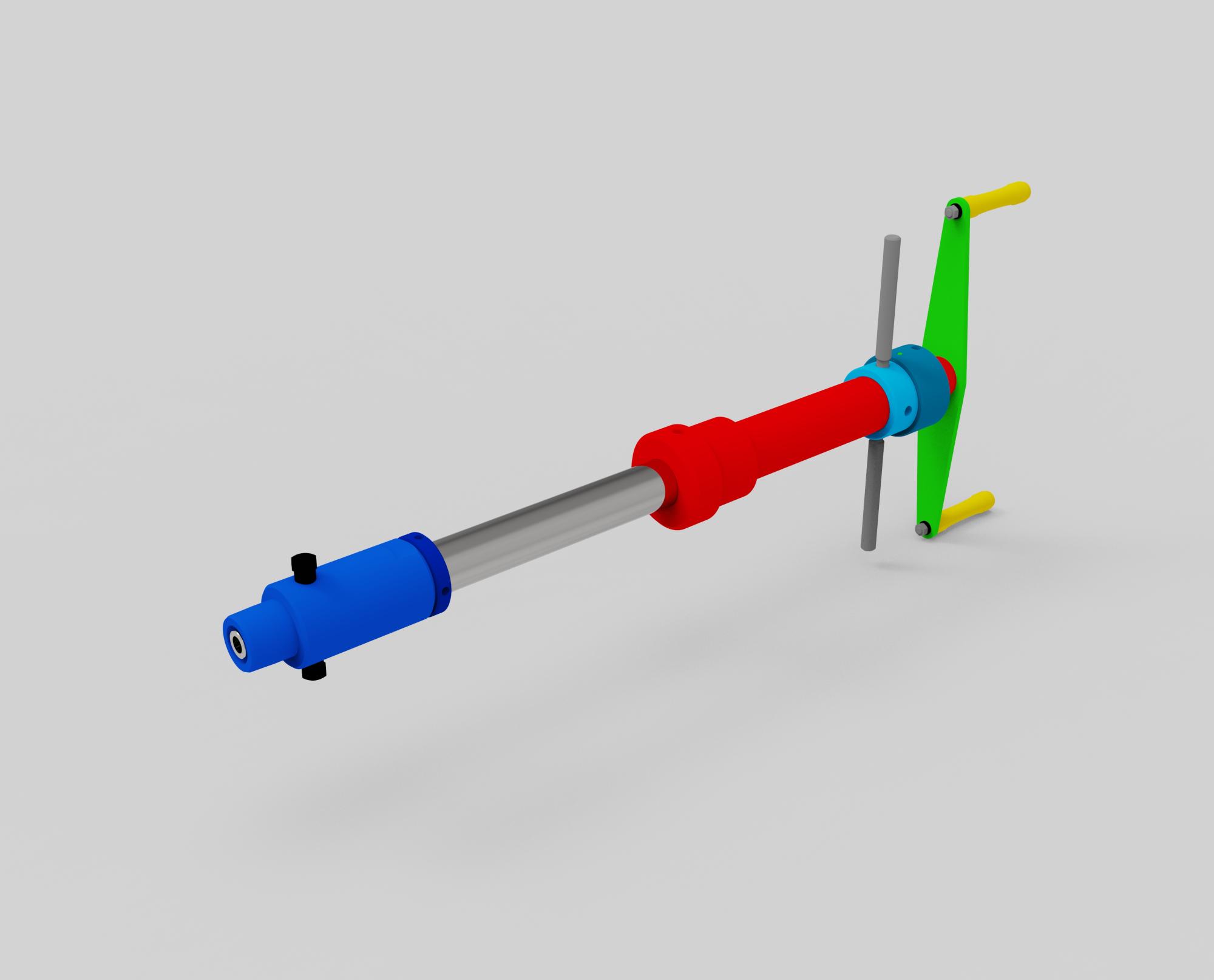

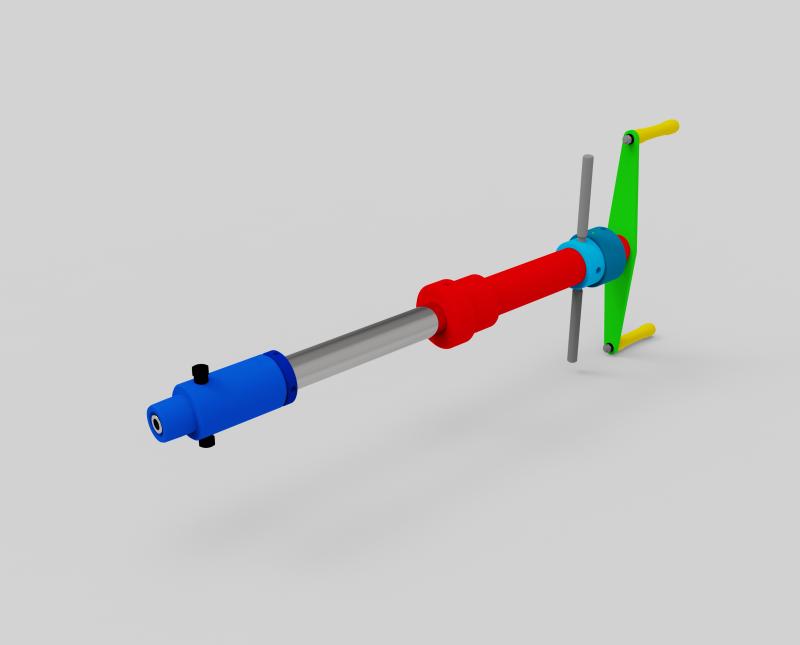

Устройство холодной врезки УХВ-21

Устройство холодной врезки предназначено для сверления отверстий под давлением в трубопроводах, колоннах различных труб, фонтанных арматур, с целью получения дополнительного сообщения на отвод, для создания базы под манометр, для нарезания резьбы в просверленном отверстии и установки специальной пробки в это отверстие.

Технические характеристики

Наименование параметра	Значение
1.             Рабочее давление, МПа, не более	21
2.             Боковой отвод под присоединения вентиля	2 отвода К 1/2" по ГОСТ 6111-52
3.             Привод	Ручной
4.             Подача сверла холостого хода, мм/об	3
5.             Ход шпинделя, мм	300*
6.             Максимальный диаметр сверления, мм не более	24
7.             Максимальный диаметр при рассверливании, мм, не более	30
8.             Посадочное место под сверло	Конус Морзе №2
9.             Присоединительные размеры	НКТ 60 **
10.         Габаритные размеры, мм -длина (без инструмента) - ширина с рукоятью	1200 450
11.         Масса изделия в сборе, кг, не более	35

Примечание:
* Ход шпинделя по согласованию с заказчиком может быть изменен.
** Присоединительный размер по согласованию с заказчиком может быть изменен.
