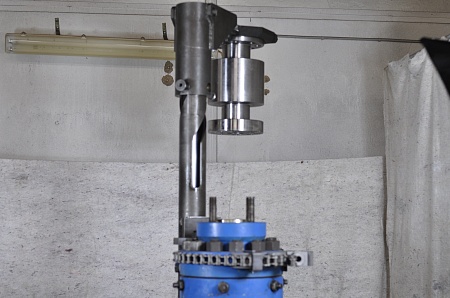

Натаскиватель НШСНЗ-50-80х21/35 (129.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

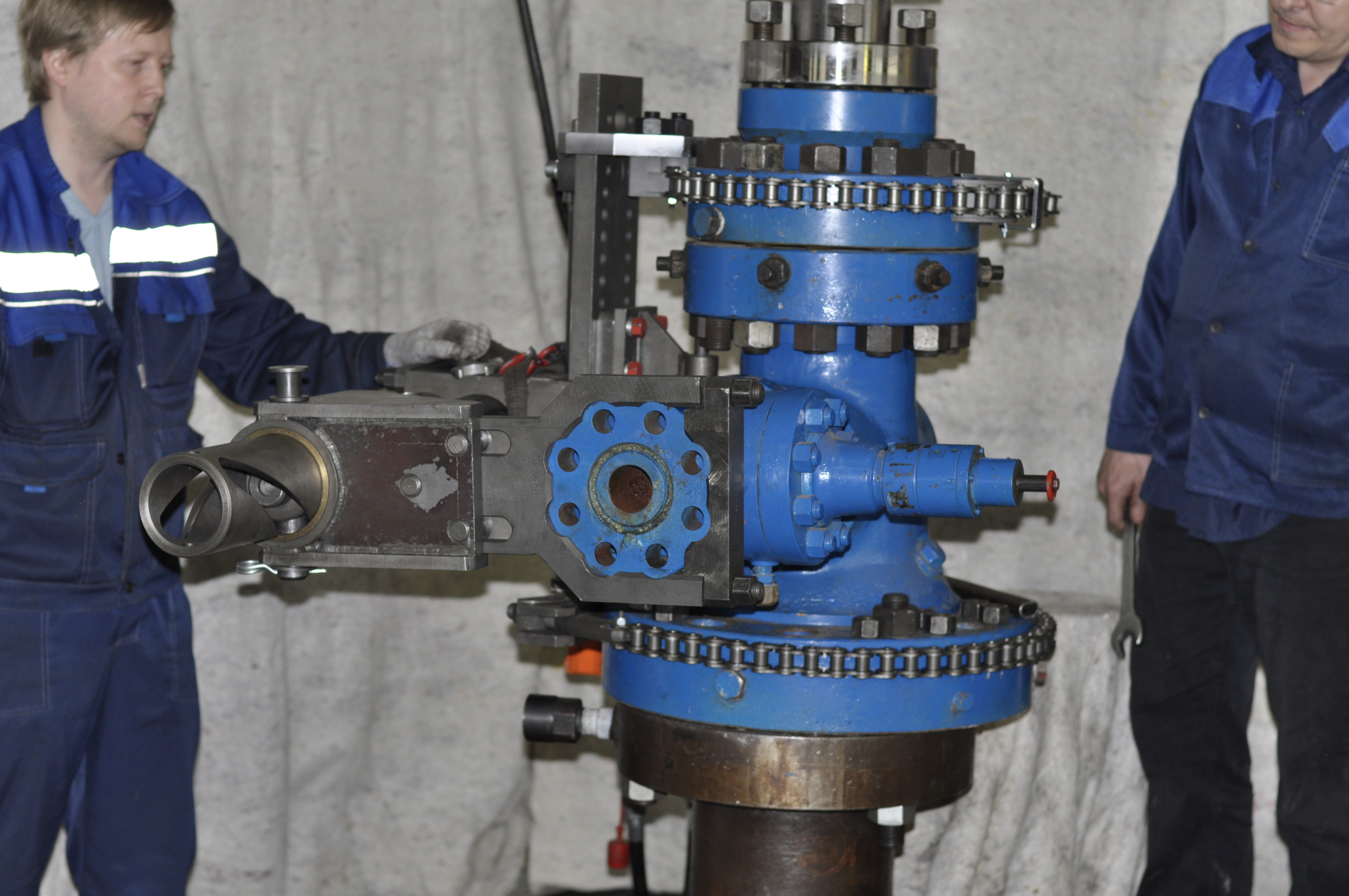

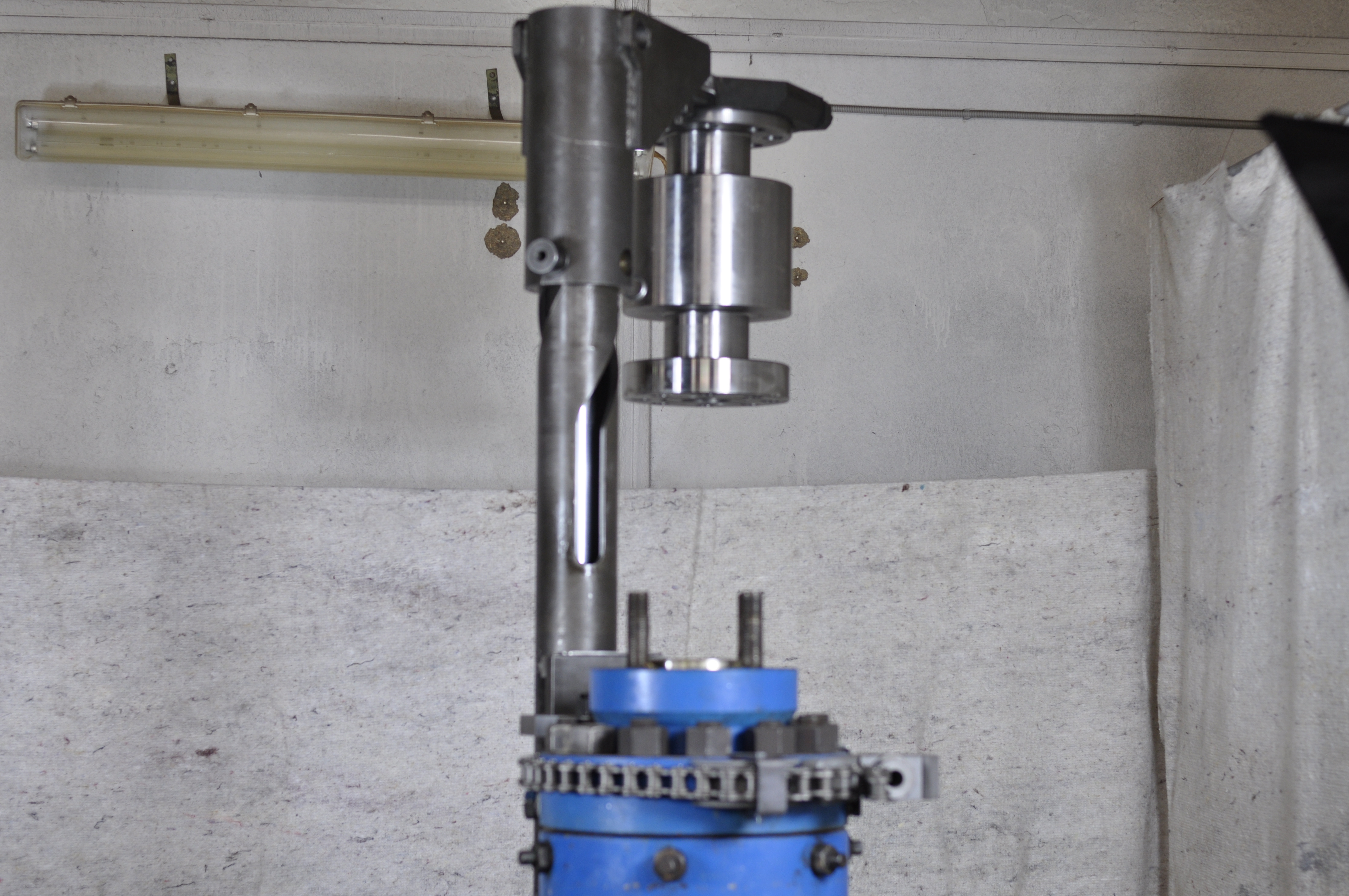

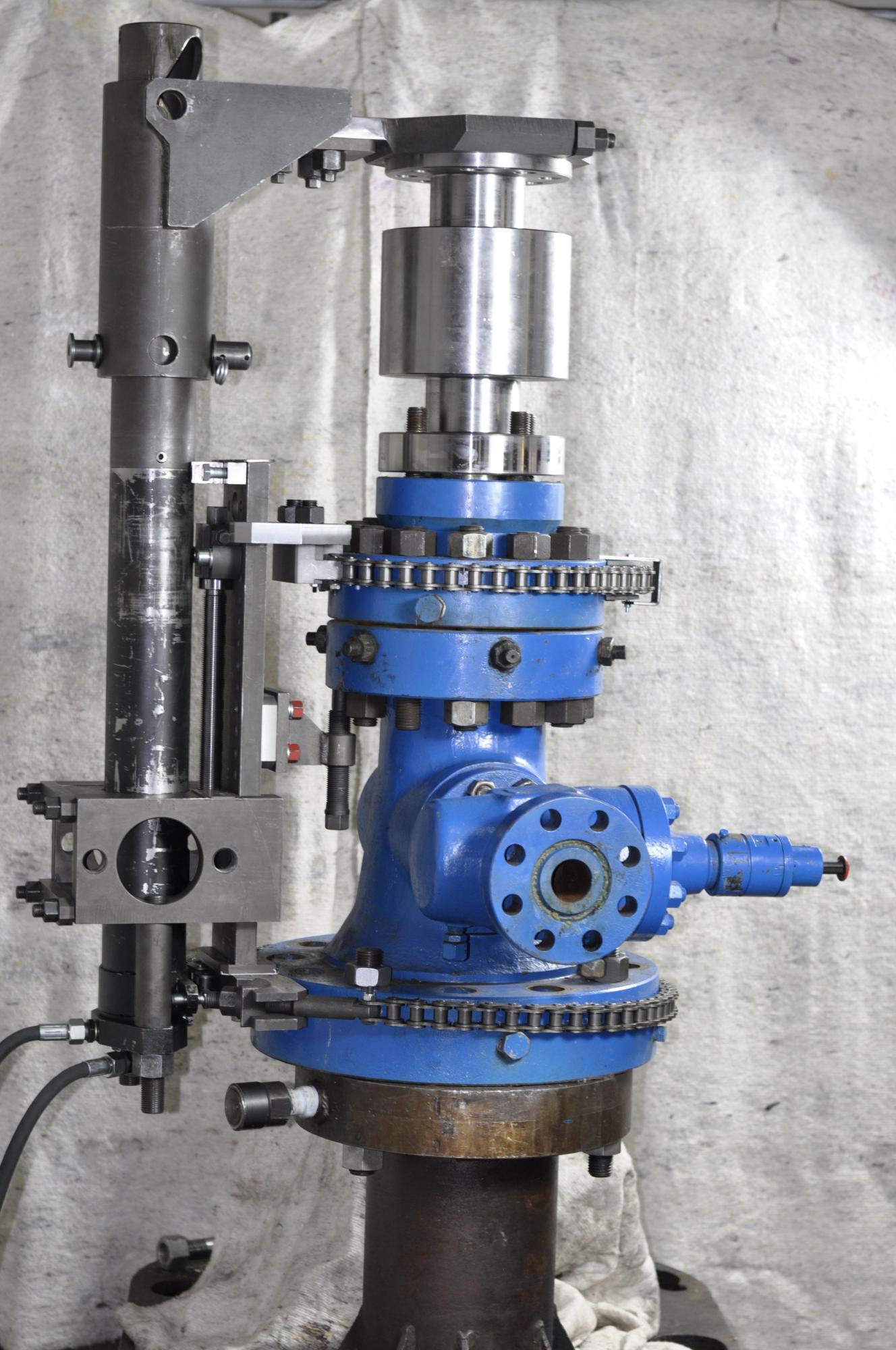

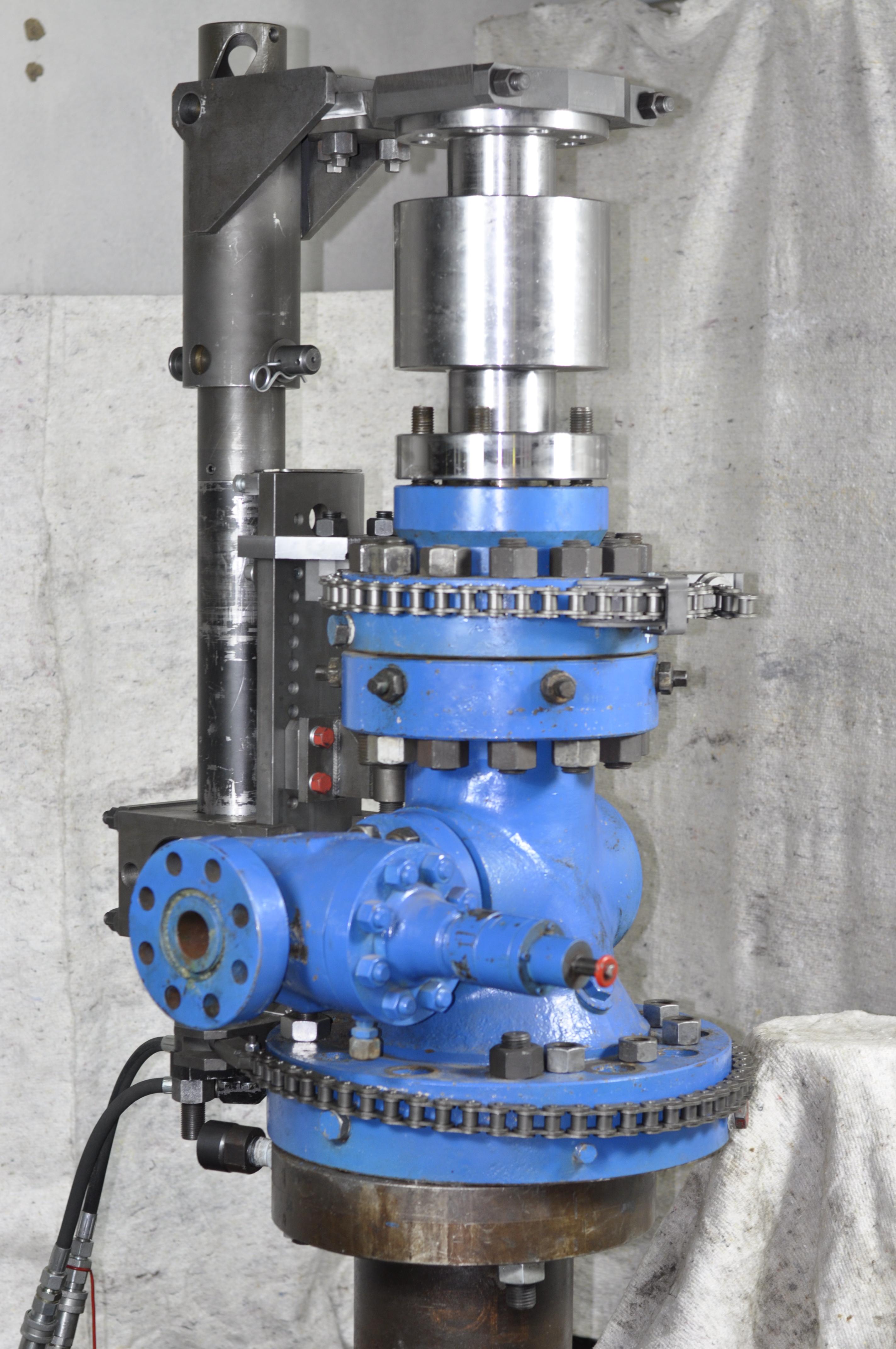

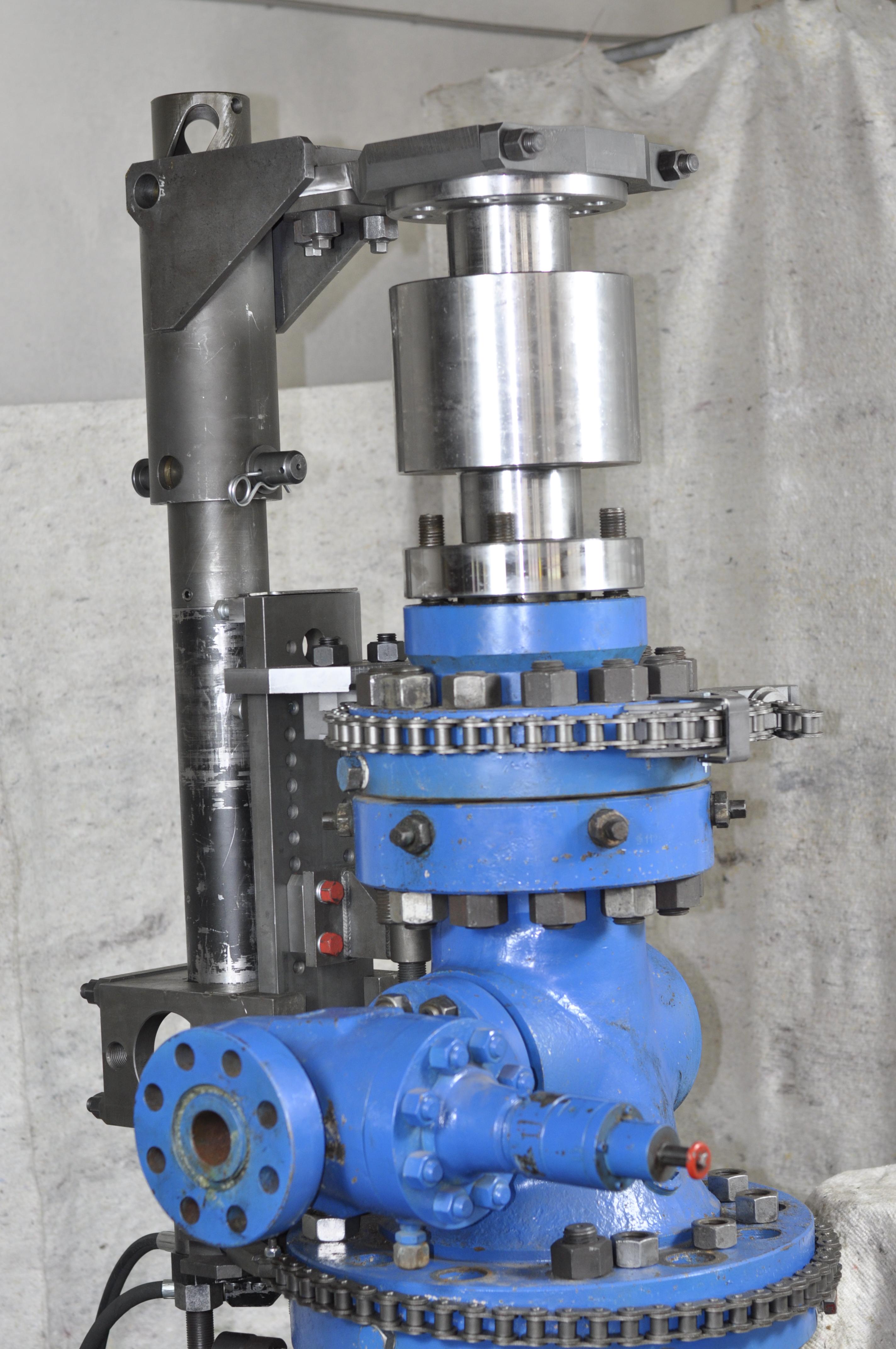

НШСНЗ предназначен для механизированного снятия и установки одной стволовой задвижки, или одной задвижки на боковом отводе, на крестовине фонтанной арматуры, при ликвидации газонефтеводопроявления или открытого фонтана, с безопасным дистанционным управлением.
Климатическое исполнение - У1 по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 40 до плюс 40 °С).
НШСНЗ предназначен для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.
б) температура рабочей среды – от минус 40 до плюс 60 °С.
|
Параметр, размерность |
Величина |
|
Рабочее давление скважинной среды Рр, МПа, не более |
35 |
|
Типоразмеры заменяемых задвижек на боковых отводах |
50х21; 50х35; 65х21, 65х35 |
|
Типоразмеры заменяемых стволовых задвижек |
50х21; 50х35; 65х21, 65х35, 80х21, 80х35 с фланцами ГОСТ 28919-91; |
|
Верхнее крепление НШСНЗ на устье скважины |
хомутом за фланец крестовины |
|
Нижнее крепление НШСНЗ на устье скважины |
хомутом за фланец крестовины, или хомутом за обсадную трубу |
|
Захват задвижки |
За фланец |
|
Привод механизма снятия и установки задвижки |
Дистанционный, гидравлический, гидроцилиндром двустороннего действия |
|
Движение снятия и установки задвижки |
Продольно-поворотное |
|
Характеристики гидроцилиндра |
|
|
Рабочий диаметр гидроцилиндра, мм |
100 |
|
Диаметр штоков, мм |
30; 50 |
|
Рабочий ход штока гидроцилиндра, мм |
417 |
|
Давление гидропривода рабочее Ррг, МПа |
10 |
|
Давление пробное Рпрг=1,5хРрг, МПа |
15 |
|
Развиваемое усилие при установке задвижки, при Ррг, кН (кгс) |
647 (6470) |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Объём заправки гидроцилиндра, дм3, (без учёта объёма в рукавах) |
3 |
|
Присоединительные размеры гидросистемы |
Две накидные гайки М27х1,5 |
|
Габаритные размеры, мм, не более: |
|
|
- высота |
1100 |
|
- длина |
1400 |
|
- ширина (от оси крестовины до штурвала задвижки) |
950 |
|
Масса нетто комплекта НШСНЗ, без сменных и запасных частей, кг, не более |
250 |
|
Масса нетто комплекта НШСНЗ, со сменными и запасными частями, кг, не более |
330
|
Срок изготовления
| Срок поставки | 4 месяца |
