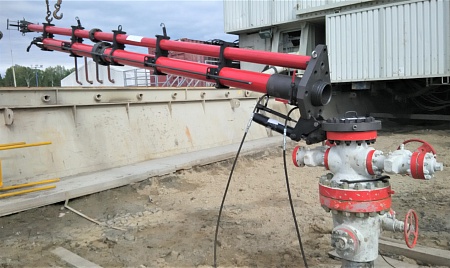

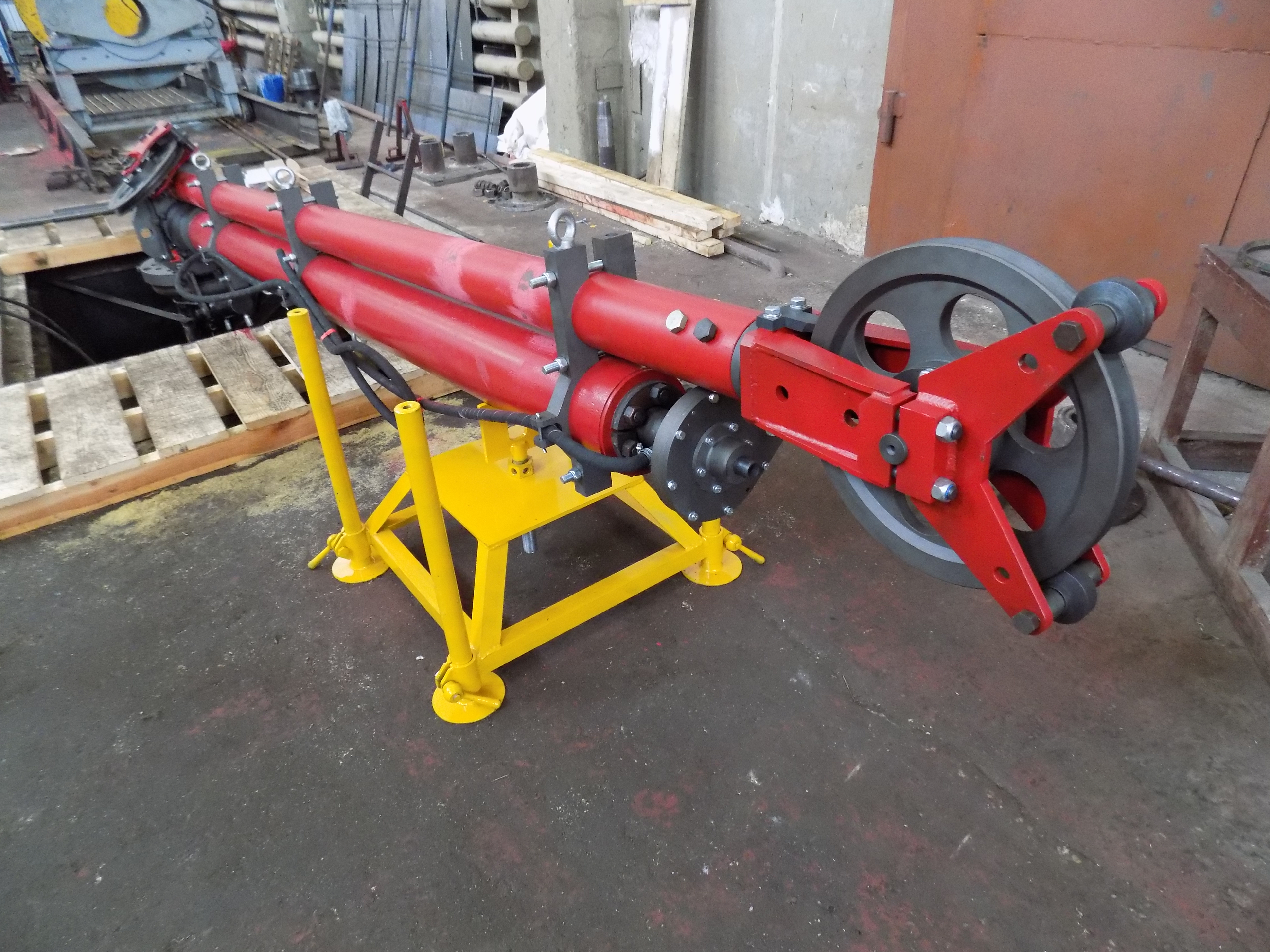

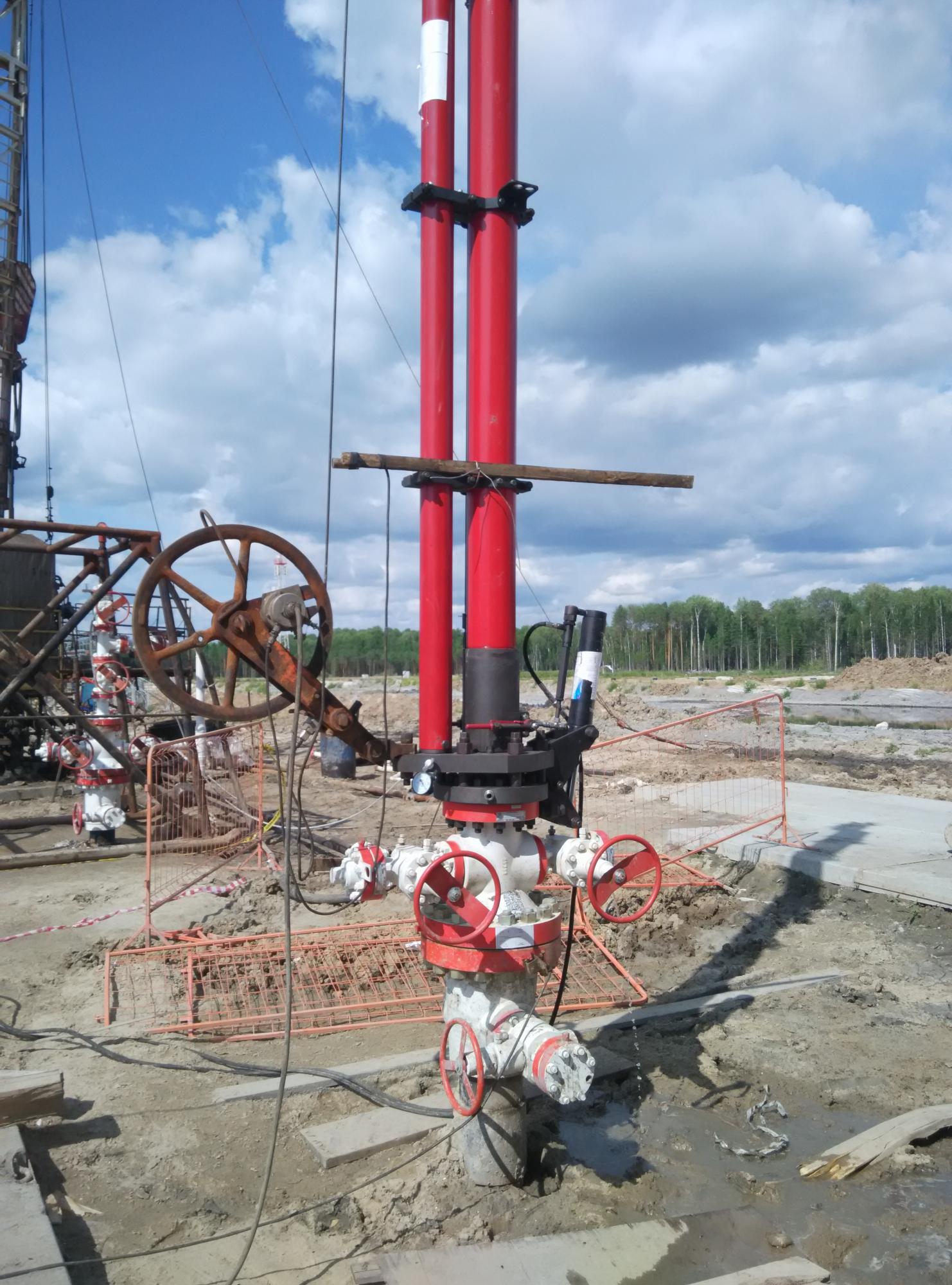

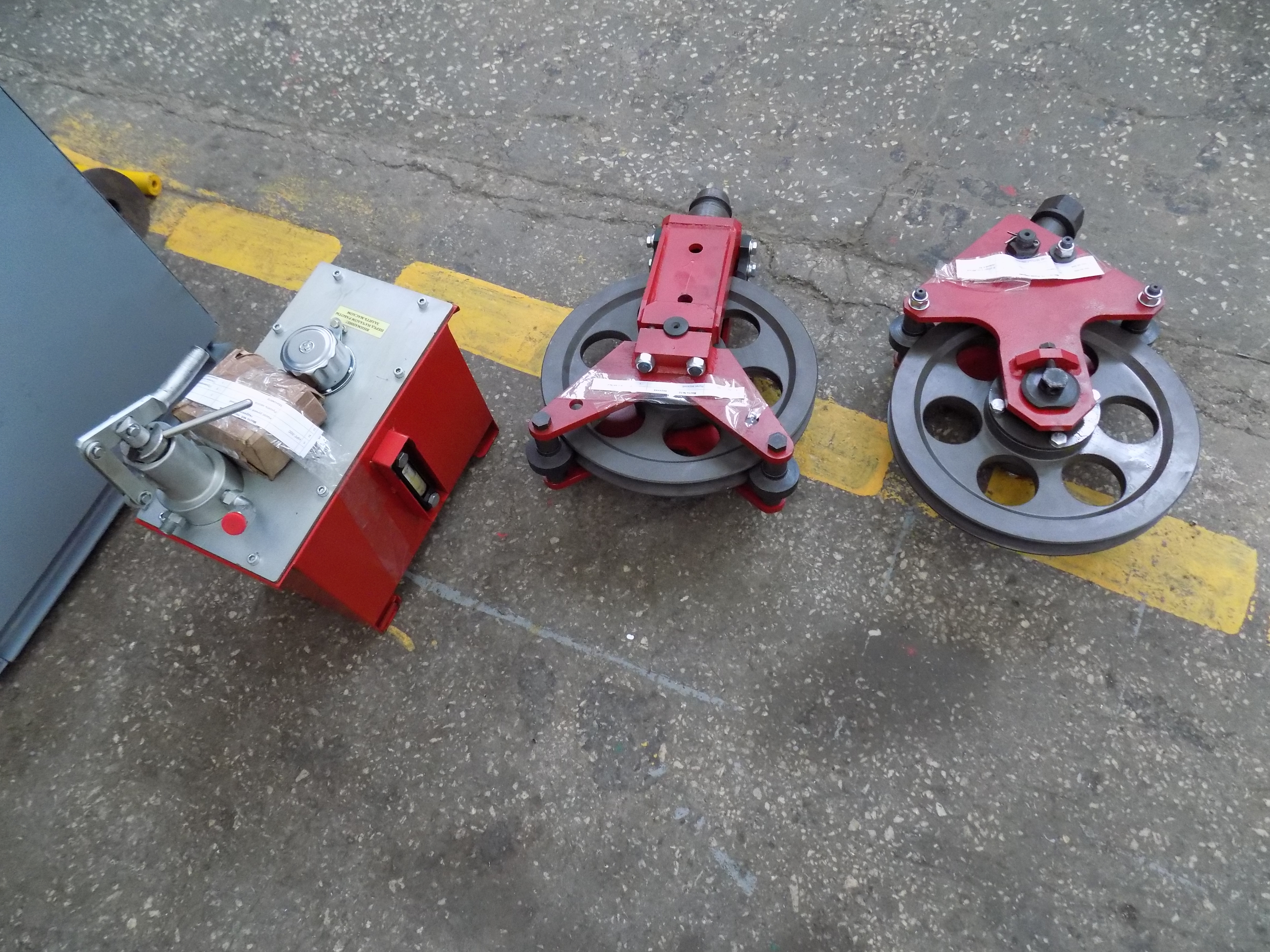

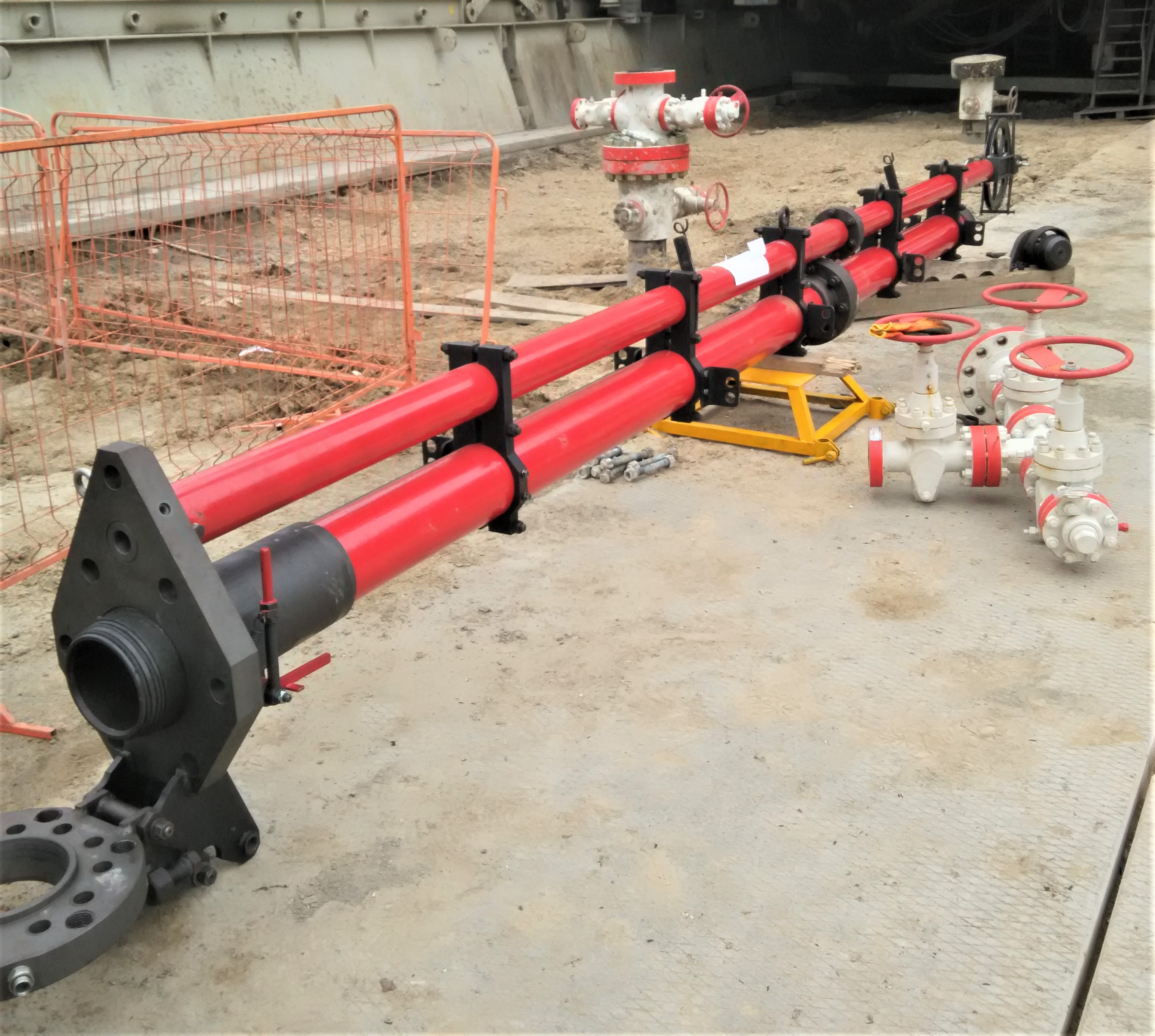

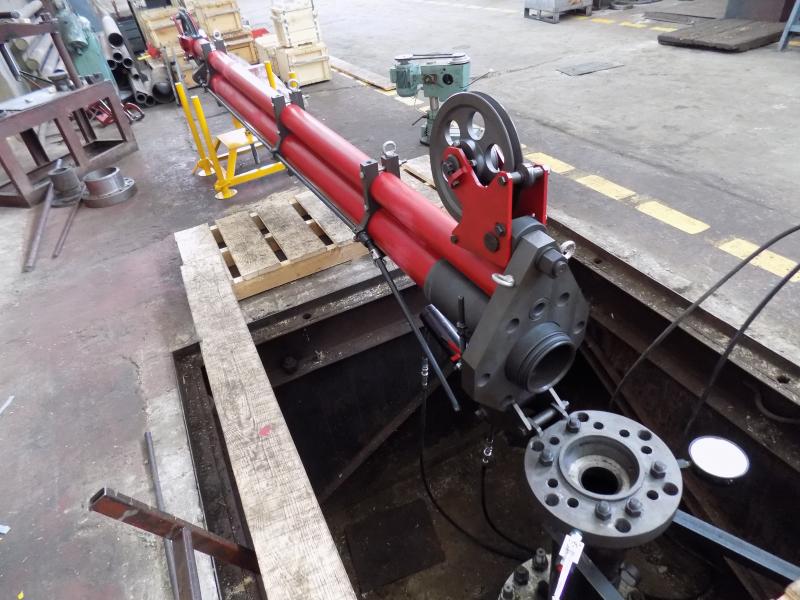

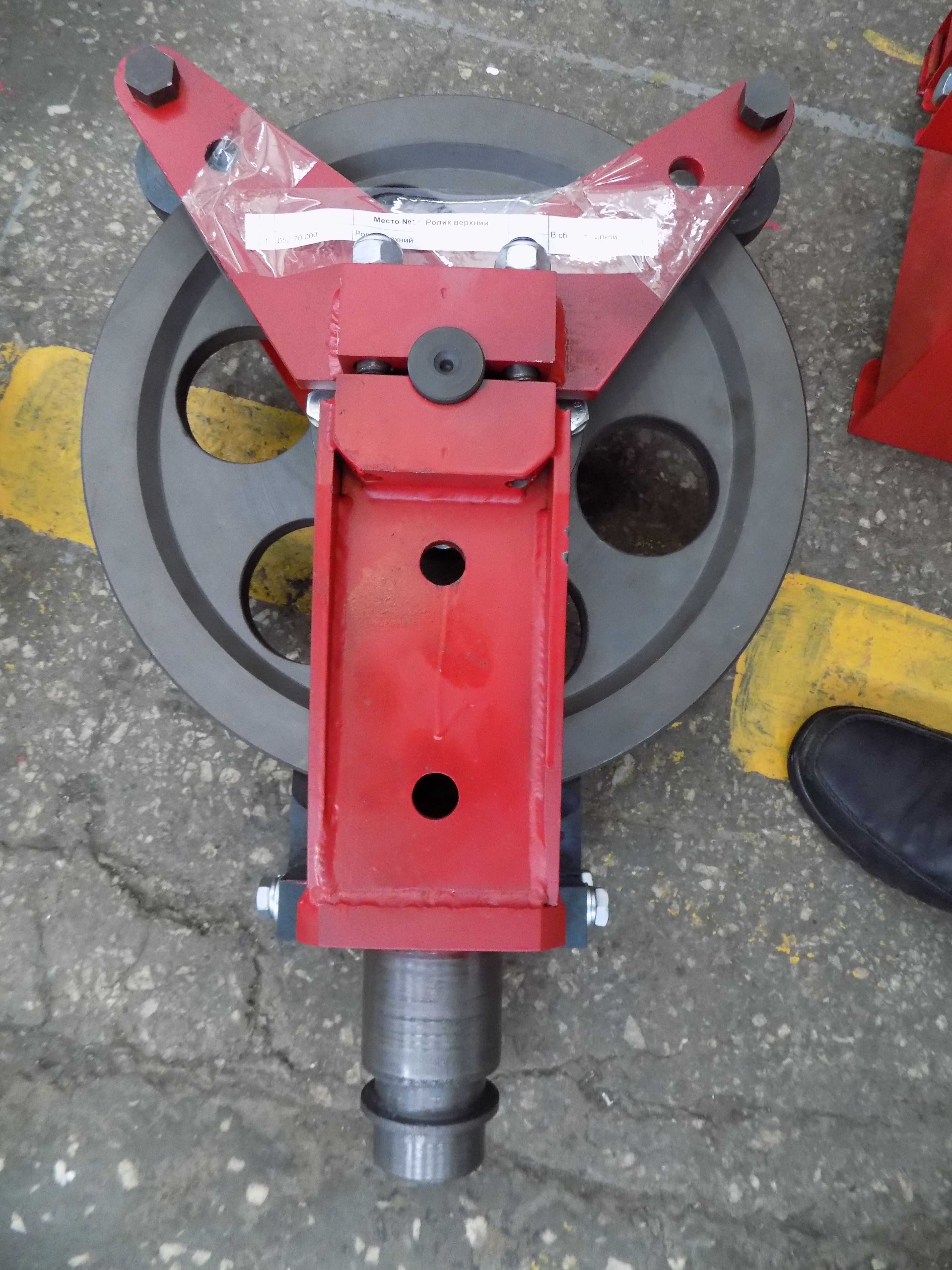

Мачта для геофизических работ (052.00.000)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
МГГ предназначена для направления геофизического кабеля и восприятия нагрузок от него, при спуске и подъёме геофизических приборов и другого скважинного оборудования на геофизическом кабеле; герметизации устья при спуске и подъёме геофизических приборов и другого скважинного оборудования на геофизическом кабеле; размещения геофизических приборов и другого оборудования в приёмной камере; обеспечения безопасного монтажа приборов и оборудования; защиты недр и окружающей среды; в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.
Климатическое исполнение - УХЛ по ГОСТ 15150-69 (температура окружающего воздуха при эксплуатации от минус 60 до плюс 40 °С).
МГГ предназначена для использования при следующих параметрах воздействия внешней среды:
а) рабочие среды – жидкости глушения, нефть, газ, газоконденсат, промывочные жидкости, пластовые воды, другие скважинные среды.
б) температура рабочей среды – от минус 30 до плюс 60 °С.
Вариант №1
|
Параметр, размерность |
Величина |
|
Длина приёмной камеры, м |
3 |
|
Фактический проход приёмной камеры |
168 |
|
Рабочее давление Рр рабочей среды, МПа, не более |
21 |
|
Пробное давление корпусных частей Рпр=1,5хРр, МПа, не более |
32 |
|

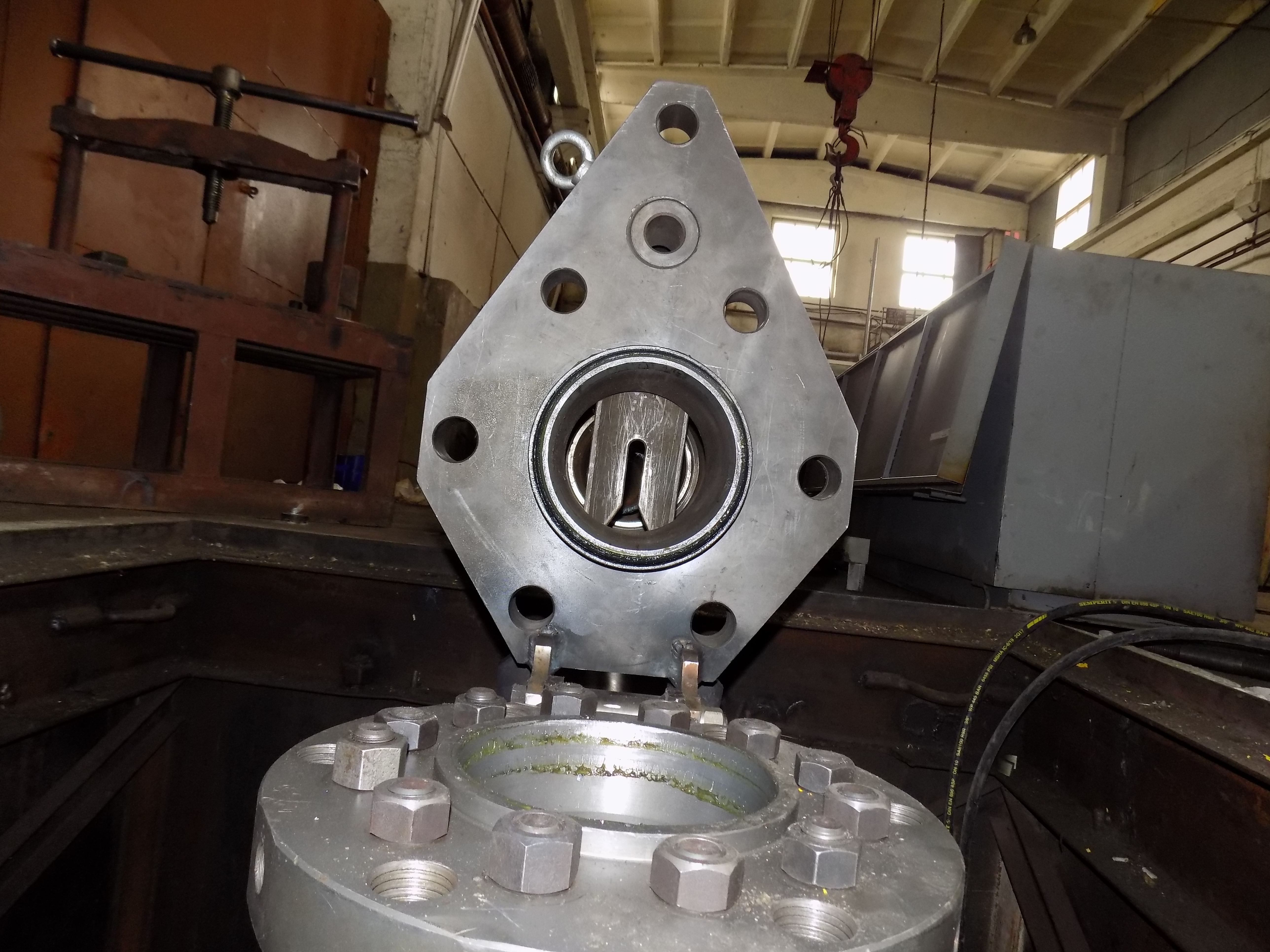

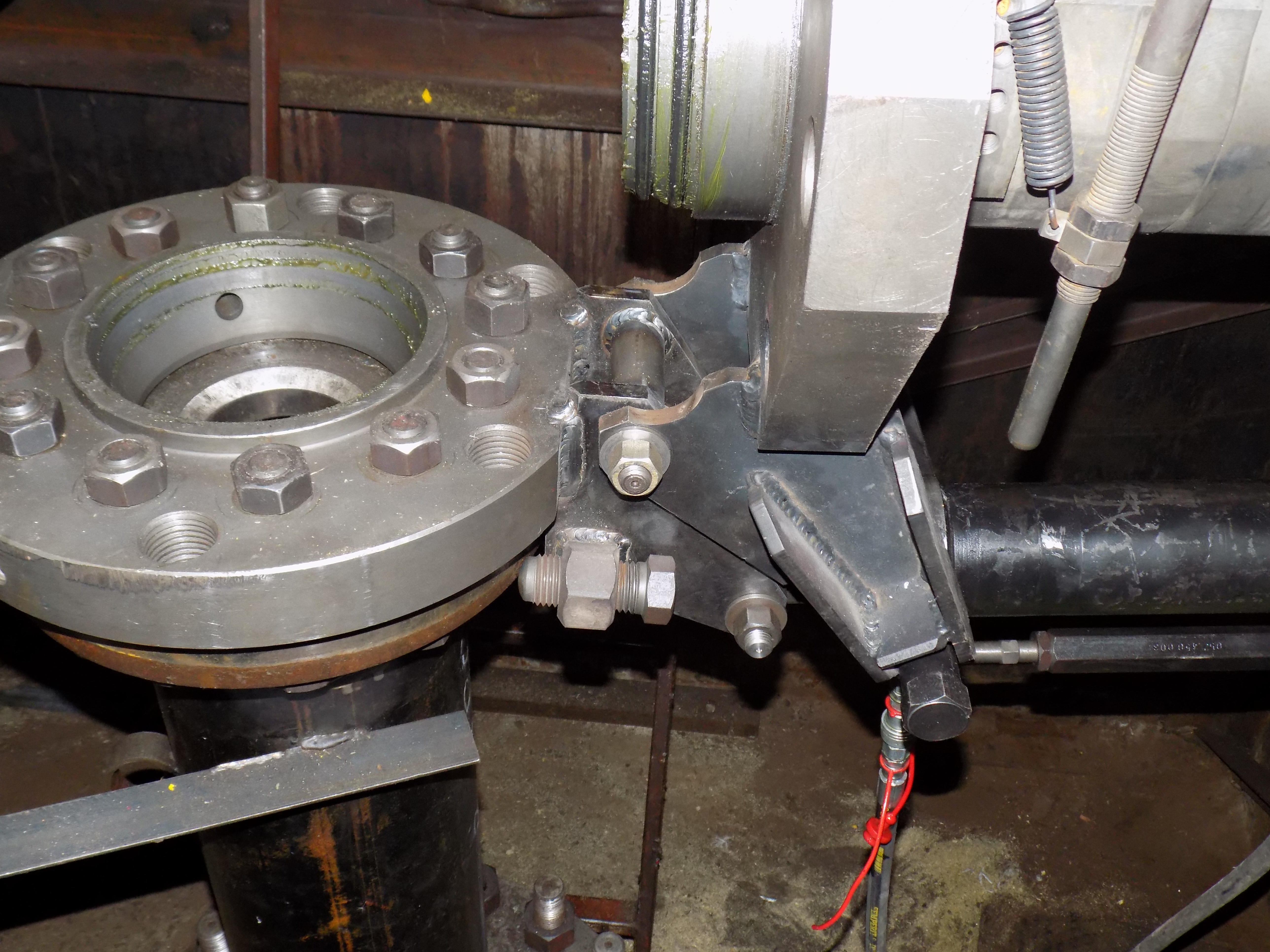

Присоединительный размер к устью скважины |
Фланец 180х21 ГОСТ 28919-91 |
|
Допускаемое усилие на кабеле (тросе), кН (кгс) |
40 (4000) |
|
Допускаемая вертикальная нагрузка на мачту от кабеля (троса), кН (кгс) |
80 (8000) |
|
Пробная вертикальная нагрузка, кН (кгс) |
240 (24000) |
|
Диаметр кабеля (троса), мм |
от 8 до 12 |
|

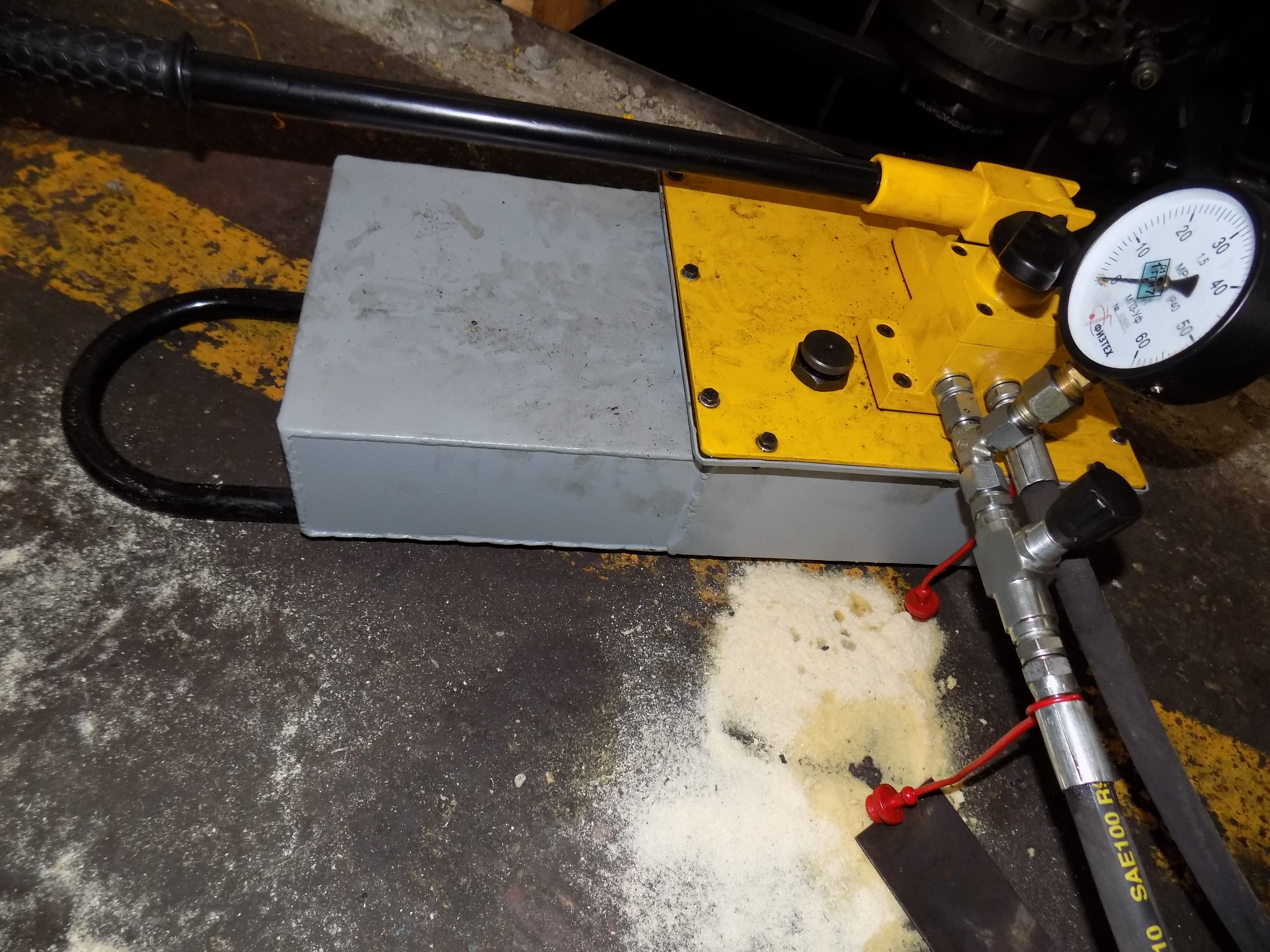

Привод герметизатора |
Ручной, вращением вала |
|
Привод подъёма и опускания мачты |
Гидравлический, гидроцилиндром |
|
Рабочее давление гидропривода, Ррг, МПа |
20 |
|
Давление пробное гидропривода Рпрг=1,25хРрг, Мпа |
25 |
|
Рабочий объём гидроцилиндра, куб. дм (л) |
1,5 (1,5) |
|
Рабочая жидкость гидропривода |
ВМГЗ ТУ 38.10479-86 или аналоги |
|
Габаритные размеры в сборе, в поднятом положении, |
1500х700х4400 |
|
Масса нетто, кг, не более (без насоса) |
900 |
|

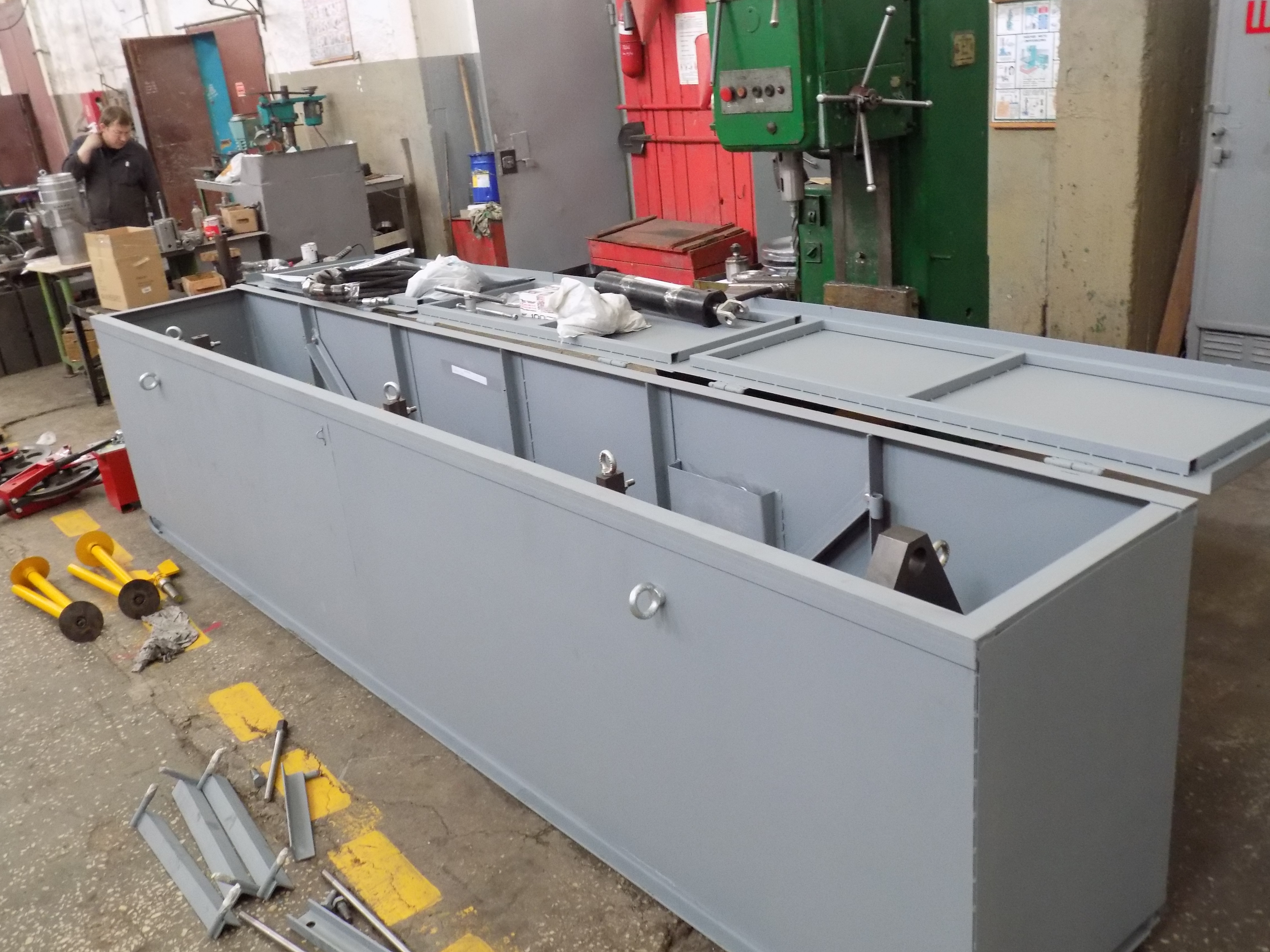

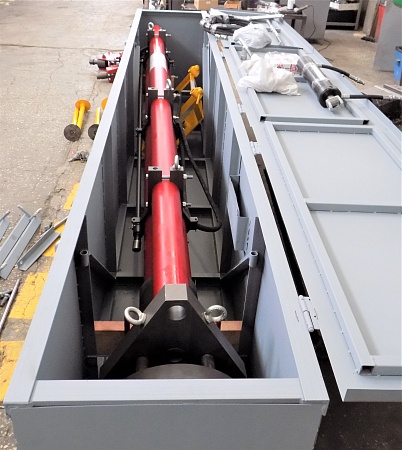

Габаритные размеры тары упаковочной, Д х Ш х В, мм, не более |
4300х800х1050 |
|
Масса брутто (в таре, с запчастями), кг, не более |
1400 |
Вариант №2
|
Параметр, размерность |
Величина |
|
Длина приёмной камеры, м |
5 |
|
Фактический проход приёмной камеры |
168 |
|
Рабочее давление Рр рабочей среды, МПа, не более |
21 |
|
Пробное давление корпусных частей Рпр=1,5хРр, МПа, не более |
32 |
|
Присоединительный размер к устью скважины |
Фланец 180х21 ГОСТ 28919-91 |
|
Допускаемое усилие на кабеле (тросе), кН (кгс) |
40 (4000) |
|
Допускаемая вертикальная нагрузка на мачту от кабеля (троса), кН (кгс) |
80 (8000) |
|
Пробная вертикальная нагрузка, кН (кгс) |
240 (24000) |
|
Диаметр кабеля (троса), мм |
10,2 |
|
Привод герметизатора |
Ручной, вращением вала |
|
Привод подъёма и опускания мачты |
Гидравлический, гидроцилиндром |
|
Рабочее давление гидропривода, Ррг, МПа |
40 |
|
Давление пробное гидропривода Рпрг=1,25хРрг, Мпа |
50 |
|
Объём заправки гидросистемы, куб. дм (л) |
10 (10) |
|
Рабочая жидкость гидропривода |
ВМГЗ ТУ 38.10479-86 или аналоги |
|
Габаритные размеры в сборе, в поднятом положении, |
1800х700х6800 |
|
Масса нетто, кг, не более (без насоса) |
1200 |
|
Масса брутто (в таре, с запчастями), кг, не более |
1800 |
Срок изготовления
| Срок поставки | 4 месяца |
